SAC-4P-M 8MR/0,3-PUR/M12FR
-
Sensor-/aktuatorkabel
1682508

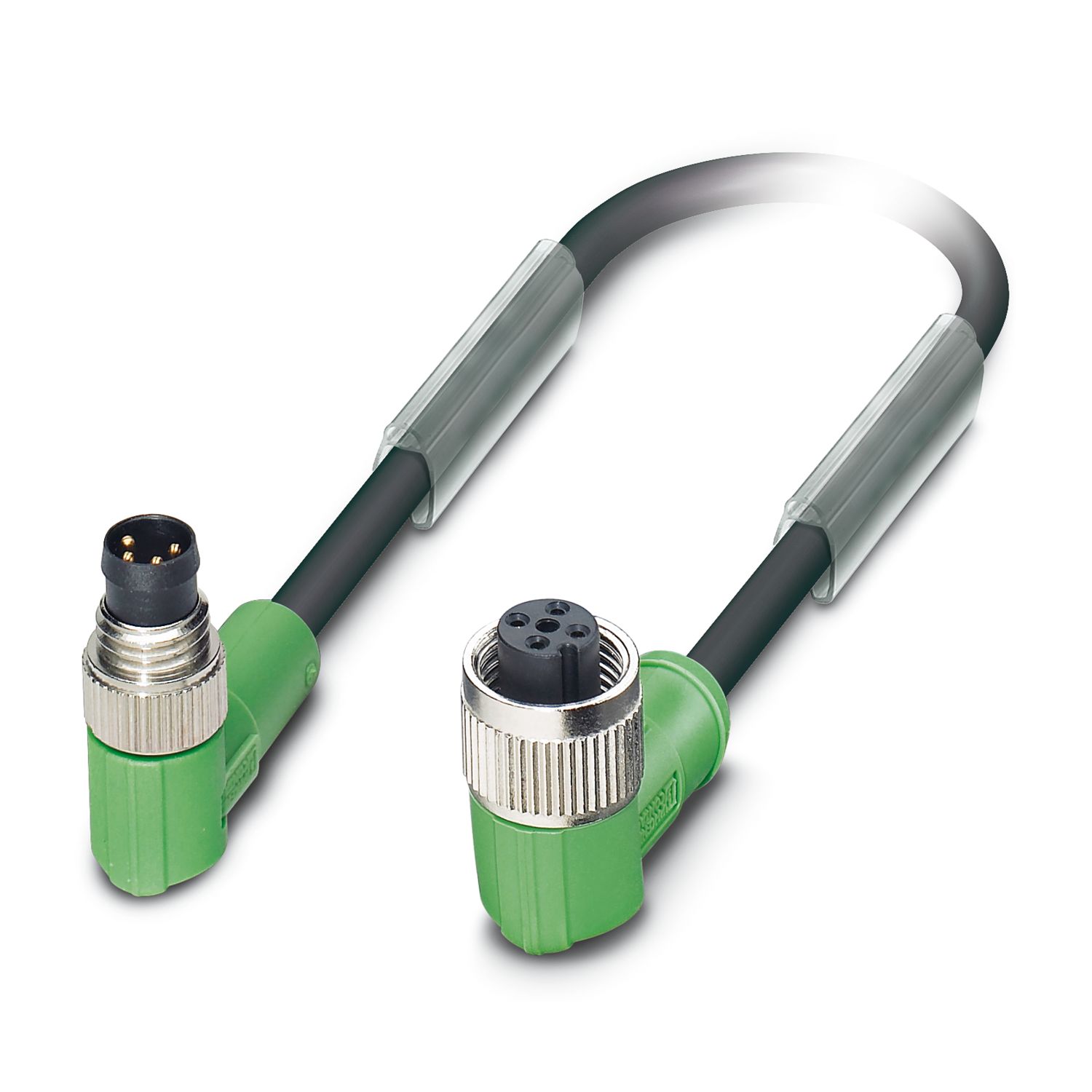

Sensor-/aktuatorkabel, 4-polet, PUR halogenfri, sortgrå RAL 7021, Stik vinklet M8, kodning: A, til Bøsning vinklet M12, kodning: A, kabellængde: 0,3 m
Produktdetaljer
| Produkttype | Sensor-/aktuatorkabel |
| Poltal | 4 |
| Antal kabelafgange | 1 |
| Skærmet | nej |
| Kodning | A |
| Isoleringsegenskaber | |
| Overspændingskategori | II |
| Forureningsgrad | 3 |
| Brændbarhedsklasse efter UL 94 | HB |
| Materiale pakning | NBR |
| Isolationsmateriale | TPU, svært antændelig, selvslukkende |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflade | Ni/Au |
| Materiale kontaktholder | TPU GF |
| Materiale forskruning | Zinkstøbegods, forniklet |
| Materiale yderkappe | PUR |
| Materiale leder | Blank Cu-ledning, isoleret |
| Isolationsmodstand | ≥ 100 MΩ |
| Mærkespænding UN | 30 V |
| Mærkestrøm IN | 4 A |
| Maks. ledningsmodstand | 78 Ω/km |
| Mekaniske data | |
| Stikcykler | ≥ 100 |
| Bøjecyklusser maks. | 4000000 |
| Statusvisning | nej |
| Statusvisning forefindes | nej |
| Tilslutning 1 | |
| Konstruktion | Stik vinklet M8 |
| Poltal | 4 |
| Kodningstype | A |
| Tilslutning 2 | |
| Konstruktion | Bøsning vinklet M12 |
| Poltal | 4 |
| Kodningstype | A |
| Ledningslængde | 0,3 m |
| PUR halogenfrit sort [PUR] | |
| Målskitse |
|
| Ledningsvægt | 25 kg/km |
| UL AWM Style | 20549 |
| Poltal | 4 |
| Skærmet | nej |
| Kabeltype | PUR halogenfrit sort [PUR] |
| Ledningsopbygning signalledning | 32x 0,10 mm |
| AWG signalledning | 24 |
| Ledningstværsnit | 4x 0,25 mm² (Signalledning) |
| Lederdiameter inklusive isolering | 1,17 mm ±0,02 mm (Signalledning) |
| Udvendig kabeldiameter | 4,40 mm ±0,15 mm |
| Materiale yderkappe | PUR |
| Farve udvendig kappe | sortgrå RAL 7021 |
| Materiale leder | Blank Cu-ledning, isoleret |
| Materiale lederisolation | PP |
| Enkeltleder, farve | brun, hvid, blå, sort |
| Vægtykkelse isolering | ≥ 0,21 mm (Lederisolering) |
| Vægtykkelse yderkappe | ca. 0,70 mm |
| Samlet kabelføring | 4 ledere længdesnoet |
| Maks. ledningsmodstand | maks. 78 Ω/km (ved 20 °C) |
| Isolationsmodstand | ≥ 100 GΩ*km (ved 20 °C) |
| Mærkespænding kabel | ≤ 300 V |
| Prøvespænding | ≥ 3000 V |
| Minimal bøjningsradius, fast monteret | 22 mm |
| Minimal bøjningsradius, bevægeligt monteret | 44 mm |
| Dynamisk belastningskapacitet (bøjning) | Bøjecyklusser maks.: 4000000, Bøjningsradius: 44 mm, Kørestrækning: 10 m, Kørehastighed: 3 m/s, Acceleration: 5 m/s² |
| Halogenfrihed | iht. DIN VDE 0472 del 815 |
| Flammemodstandsdygtighed | I henhold til UL-Style 20549 |
| Oliefasthed | iht. DIN EN 60811-2-1 |
| Anden fasthed | Godt bestandigt over for syrer, lud og opløsningsmidler |
| Hydrolyse- og mikrobenbestandig | |
| Betinget UV-bestandig (iht. DIN EN ISO 4892-2-A) | |
| Særlige egenskaber | egnet til placering i kabelkæder |
| Silikonefri | |
| Uden lakbefugtede stoffer | |
| Omgivelsestemperatur (drift) | -40 °C ... 80 °C (Kabel, fast installation) |
| -25 °C ... 80 °C (Kabel, bevægelig installation) | |
| Omgivelser | |
| Kapslingsklasse | IP65 |
| IP67 | |
| IP68 | |
| Omgivelsestemperatur (drift) | -25 °C ... 90 °C (Stik/bøsning) |
| -40 °C ... 80 °C (Kabel, fast installation) | |
| -5 °C ... 80 °C (Kabel, bevægelig installation) | |
