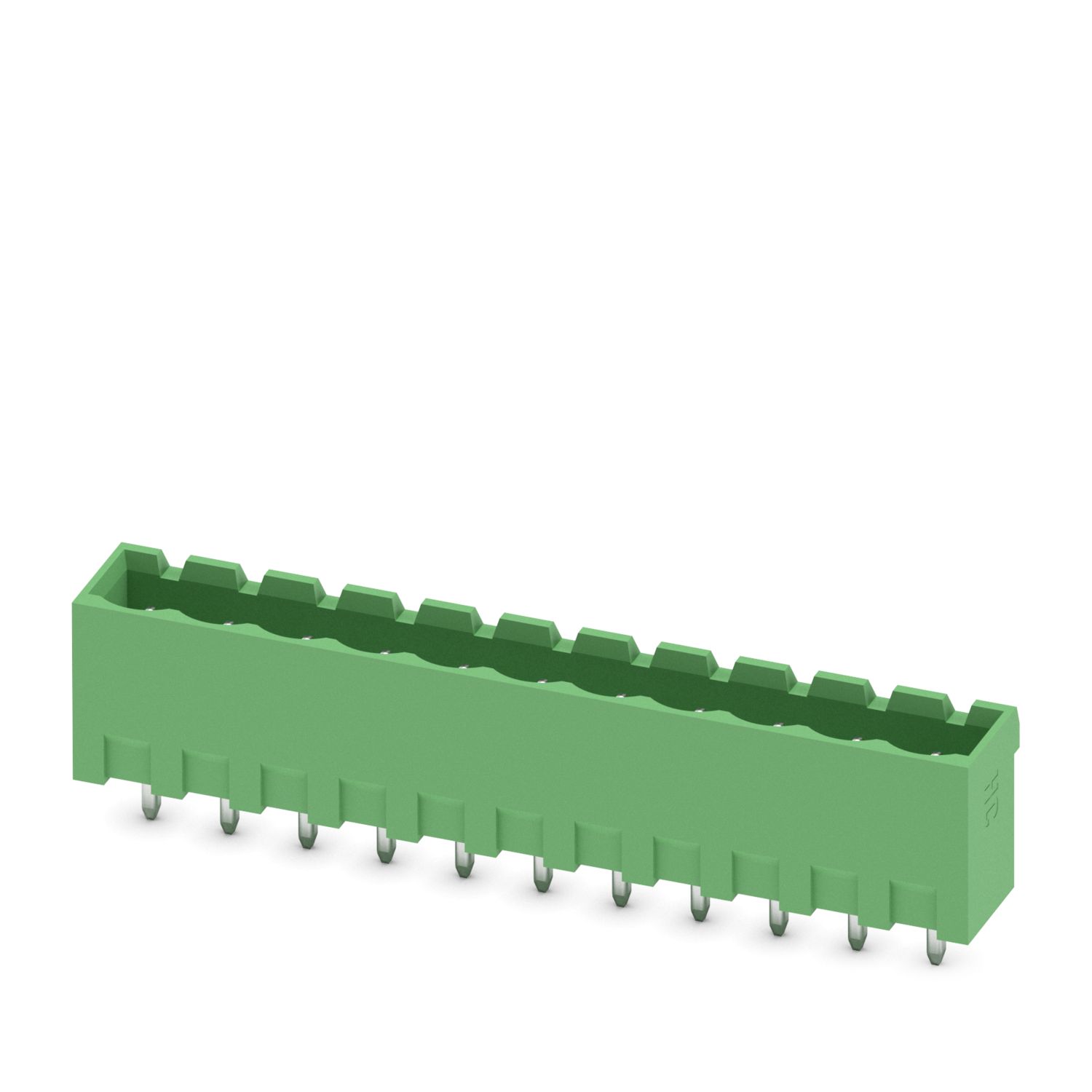

Printkort-grunddel, mærketværsnit: 2,5 mm2, farve: grøn, mærkestrøm: 16 A (se deratingkurve), driftspænding (III/2): 320 V, kontaktoverflade: Sn, kontakttype: Stift, antal potentialer: 11, antal rækker: 1, poltal: 11, antal tilslutninger: 11, produktfamilie: MSTBVA 2,5 HC/..-G, deling: 5 mm, montering: Bølgelodning, pin-layout: Lineær pinning, pinlængde [P]: 3,9 mm, antal loddepins pr. potentiale: 1, stiksystem: COMBICON MSTB 2,5 HC, Orientering stikudformning: Standard, aflåsning: uden, montering: uden, emballering: pakket i æske
| Produkttype | Printkort-grunddel |
| Produktfamilie | MSTBVA 2,5 HC/..-G |
| Produktlinje | COMBICON Connectors M |
| Konstruktion | Standard |
| Poltal | 11 |
| Deling | 5 mm |
| Antal tilslutninger | 11 |
| Antal rækker | 1 |
| Antal potentialer | 11 |
| Befæstelsesflange | uden |
| Pinlayout | Lineær pinning |
| Antal loddepins pr. potentiale | 1 |
| Egenskaber | |
| Mærkestrøm IN | 16 A (se deratingkurve) |
| Mærkespænding UN | 320 V |
| Gennemgangsmodstand | 1,1 mΩ |
| Driftsspænding (III/3) | 320 V |
| Mærkeisolationsholdespænding (III/3) | 4 kV |
| Driftspænding (III/2) | 320 V |
| Mærkeisolationsholdespænding (III/2) | 4 kV |
| Isolationsmærkespænding (II/2) | 630 V |
| Mærkeisolationsholdespænding (II/2) | 4 kV |
| Monteringstype | Bølgelodning |
| Pinlayout | Lineær pinning |
| Materialeangivelser - kontakt | |
| Bemærk | WEEE/RoHS-konform, whisker-fri iht. IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overfladebeskaffenhed | Galvanisk fortinnet |
| Metaloverflade kontaktområde (overlag) | Tin (3 - 5 µm Sn) |
| Metaloverflade kontaktområde (mellemlag) | Nikkel (1 - 3 µm Ni) |
| Metaloverflade loddeområde (overlag) | Tin (3 - 5 µm Sn) |
| Metaloverflade loddeområde (mellemlag) | Nikkel (1 - 3 µm Ni) |
| Materialeangivelser - kasse | |
| Farve (Hus) | grøn (6021) |
| Isolationsmaterialer | PA |
| Isolationsmaterialegruppe | I |
| CTI efter IEC 60112 | 600 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Glødetrådens brændbarhedstal GWFI iht. EN 60695-2-12 | 850 |
| Glødetrådens antændelsestemperatur GWIT iht. EN 60695-2-13 | 775 |
| Kugletrykprøvningens temperatur iht. EN 60695-10-2 | 125 °C |
| Bemærk til driften | COMBICON-tilslutningsstik er iht. DIN EN 61984 stik uden koblingseffekt (COC). Ved anvendelse efter bestemmelserne må de kun betjenes i spændingsløs tilstand. |
| Målskitse |
|
| Deling | 5 mm |
| Bredde [w] | 57 mm |
| Højde [h] | 15,9 mm |
| Længde [l] | 8,6 mm |
| Modulhøjde | 12 mm |
| Loddestiftlængde [P] | 3,9 mm |
| Loddestift | 1 x 1 mm |
| Printkortdesign | |
| Stiftafstand | 5,00 mm |
| Borehuldiameter | 1,4 mm |
| Visuel kontrol | |
| Testspecifikation | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestået |
| Målekontrol | |
| Testspecifikation | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestået |
| Bestandighed for påskrifter | |
| Testspecifikation | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestået |
| Polarisering og kodning | |
| Testspecifikation | DIN EN 60512-13-5:2006-11 |
| Resultat | Test bestået |
| Kontaktholder i anvendelse | |
| Testspecifikation | DIN EN 60512-15-1:2009-03 |
| Kontaktholder i anvendelse Funktionskrav >20 N |
Test bestået |
| Stik- og trækkræfter | |
| Resultat | Test bestået |
| Antal cyklusser | 50 |
| Indstikskraft pr. pol ca. | 6 N |
| Trækkraft pr. pol ca. | 5 N |
| Termisk test | Testgruppe C | |
| Testspecifikation | DIN EN 60512-5-1:2003-01 |
| Testet poltal | 12 |
| Isolationsmodstand | |
| Testspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmodstand for poler i nærheden | > 5 MΩ |
| Luft- og krybestrækninger | | |
| Testspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsmaterialegruppe | I |
| Krybestrømssikkerhed (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Mærkeisolationsspænding (III/3) | 320 V |
| Dimensionerings-stødspænding (III/3) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/3) | 3 mm |
| mindsteværdi for krybestrækning (III/3) | 4 mm |
| Mærkeisolationsspænding (III/2) | 320 V |
| Dimensionerings-stødspænding (III/2) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/2) | 3 mm |
| mindsteværdi for krybestrækning (III/2) | 3 mm |
| Mærkeisolationsspænding (II/2) | 630 V |
| Dimensionerings-stødspænding (II/2) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (II/2) | 3 mm |
| mindsteværdi for krybestrækning (II/2) | 3,2 mm |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Testvarighed pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspecifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Mærkeimpulsholdespænding på havniveau | 4,8 kV |
| Gennemgangsmodstand R1 | 1,1 mΩ |
| Gennemgangsmodstand R2 | 1,2 mΩ |
| Stikcykler | 50 |
| Klimatisk kontrol | |
| Testspecifikation | DIN EN ISO 6988:1997-03 |
| Korrosionsforhold | 0,2 dm3 SO2 på 300 dm3/40 °C/1 cyklus |
| Varmeforhold | 100 °C/168 h |
| Maksimale driftsspænding | 2,21 kV |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Afhængigt af derating-kurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfugtighed (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Emballering | pakket i æske |
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 16 A | |||
| Usegroup D | ||||
| 300 V | 10 A | |||
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 250 V | 16 A |
