cULus Recognized
Godkendelses-ID: E60425-20110128| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||

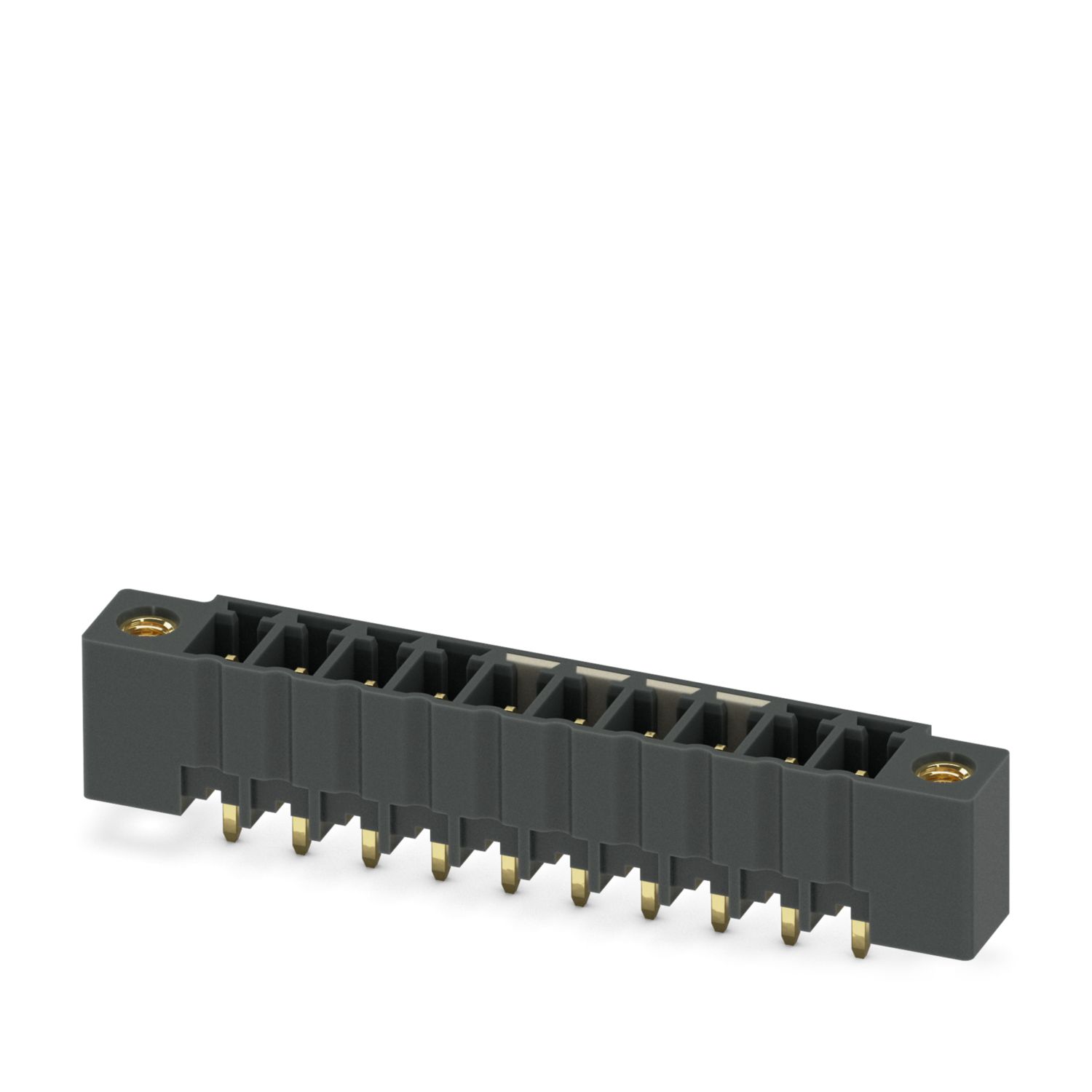

MCV 1,5/10-GF-3,81P26AUTHRRNZ4
-
Printkort-grunddel
1798919
Printkort-grunddel, mærketværsnit: 1,5 mm2, farve: sort, mærkestrøm: 8 A, driftspænding (III/2): 160 V, kontaktoverflade: Au, kontakttype: Stift, antal potentialer: 10, antal rækker: 1, poltal: 10, antal tilslutninger: 10, produktfamilie: MCV 1,5/..-GF-THR, deling: 3,81 mm, montering: THR lodning, pin-layout: Lineær pinning, pinlængde [P]: 2,6 mm, antal loddepins pr. potentiale: 1, stiksystem: COMBICON MC 1,5, Orientering stikudformning: Standard, aflåsning: Skrueaflåsning, montering: Gevindflange, emballering: Rem i 72 mm bredde
Produktdetaljer
| Produkttype | Printkort-grunddel |
| Produktfamilie | MCV 1,5/..-GF-THR |
| Produktlinje | COMBICON Connectors S |
| Poltal | 10 |
| Deling | 3,81 mm |
| Antal tilslutninger | 10 |
| Antal rækker | 1 |
| Antal potentialer | 10 |
| Befæstelsesflange | Gevindflange |
| Pinlayout | Lineær pinning |
| Antal loddepins pr. potentiale | 1 |
| Egenskaber | |
| Mærkestrøm IN | 8 A |
| Mærkespænding UN | 160 V |
| Gennemgangsmodstand | 1,6 mΩ |
| Driftsspænding (III/3) | 160 V |
| Mærkeisolationsholdespænding (III/3) | 2,5 kV |
| Driftspænding (III/2) | 160 V |
| Mærkeisolationsholdespænding (III/2) | 2,5 kV |
| Isolationsmærkespænding (II/2) | 250 V |
| Mærkeisolationsholdespænding (II/2) | 2,5 kV |
| Monteringstype | THR lodning |
| Pinlayout | Lineær pinning |
| Flange | |
| Tilspændingsmoment | 0,3 Nm |
| Forarbejdshenvisninger | |
| Proces | Reflow-/bølgelodning |
| Moisture Sensitive Level | MSL 1 |
| Klassifikation temperatur Tc | 245 °C |
| Loddecyklusser i reflow | 3 |
| Materialeangivelser - kontakt | |
| Bemærk | WEEE/RoHS-konform, whisker-fri iht. IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overfladebeskaffenhed | Delvis forgyldet |
| Metaloverflade kontaktområde (overlag) | Guld (0,8 - 1,4 µm Au) |
| Metaloverflade kontaktområde (mellemlag) | Nikkel (2 - 4 µm Ni) |
| Metaloverflade loddeområde (overlag) | Tin (3 - 5 µm Sn) |
| Metaloverflade loddeområde (mellemlag) | Nikkel (2 - 4 µm Ni) |
| Materialeangivelser - kasse | |
| Farve (Hus) | sort (9005) |
| Isolationsmaterialer | LCP |
| Isolationsmaterialegruppe | IIIa |
| CTI efter IEC 60112 | 175 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Målskitse |
|
| Deling | 3,81 mm |
| Bredde [w] | 48,49 mm |
| Højde [h] | 11,8 mm |
| Længde [l] | 7,25 mm |
| Modulhøjde | 9,2 mm |
| Loddestiftlængde [P] | 2,6 mm |
| Loddestift | 0,8 x 0,8 mm |
| Printkortdesign | |
| Borehuldiameter | 1,4 mm |
| Visuel kontrol | |
| Testspecifikation | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestået |
| Målekontrol | |
| Testspecifikation | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestået |
| Bestandighed for påskrifter | |
| Testspecifikation | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestået |
| Polarisering og kodning | |
| Testspecifikation | DIN EN 60512-13-5:2006-11 |
| Resultat | Test bestået |
| Kontaktholder i anvendelse | |
| Testspecifikation | DIN EN 60512-15-1:2009-03 |
| Kontaktholder i anvendelse Funktionskrav >20 N |
Test bestået |
| Stik- og trækkræfter | |
| Resultat | Test bestået |
| Antal cyklusser | 100 |
| Indstikskraft pr. pol ca. | 4 N |
| Trækkraft pr. pol ca. | 3 N |
| Termisk test | Testgruppe C | |
| Testspecifikation | DIN EN 60512-5-1:2003-01 |
| Testet poltal | 12 |
| Isolationsmodstand | |
| Testspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmodstand for poler i nærheden | 1012 Ω |
| Luft- og krybestrækninger | | |
| Testspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsmaterialegruppe | IIIa |
| Krybestrømssikkerhed (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Mærkeisolationsspænding (III/3) | 160 V |
| Dimensionerings-stødspænding (III/3) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/3) | 1,5 mm |
| mindsteværdi for krybestrækning (III/3) | 2,5 mm |
| Mærkeisolationsspænding (III/2) | 160 V |
| Dimensionerings-stødspænding (III/2) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/2) | 1,5 mm |
| mindsteværdi for krybestrækning (III/2) | 1,6 mm |
| Mærkeisolationsspænding (II/2) | 250 V |
| Dimensionerings-stødspænding (II/2) | 2,5 kV |
| mindsteværdi for luftstrækning - uhomogent felt (II/2) | 1,5 mm |
| mindsteværdi for krybestrækning (II/2) | 2,5 mm |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 500 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 500 Hz) |
| Testvarighed pr. akse | 2 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspecifikation | DIN IEC 60512-5:1994-05 |
| Mærkeimpulsholdespænding på havniveau | 2,95 kV |
| Gennemgangsmodstand R1 | 1,6 mΩ |
| Gennemgangsmodstand R2 | 1,8 mΩ |
| Stikcykler | 100 |
| Klimatisk kontrol | |
| Testspecifikation | DIN 50018:1997-06 |
| Korrosionsforhold | 1,0 dm3 SO2 på 300 dm3/40 °C/3 cyklusser |
| Varmeforhold | 100 °C/168 h |
| Maksimale driftsspænding | 1,39 kV |
| Chokudøvelse | |
| Testspecifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Chokform | Halvt sinusformet |
| Acceleration | 30g |
| Chokvarighed | 18 ms |
| Testretninger | X-, Y- og Z-akse (pos. og neg.) |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Afhængigt af derating-kurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfugtighed (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Målskitse |
|
| Emballering | Rem i 72 mm bredde |
| Båndbredde [W] | 72 mm |
| Udvendigt spolemål [W2] | ≤ 78,4 mm |
| Spolediameter [A] | ≤ 330 mm |
| Type ompakning | Transparent-Bag |
| ESD - level | (D) elektrostatisk afledende |
| Testspecifikation | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Kompatible produkter
Dine fordele
Udviklet til integration i SMT-loddeprocessen
Skrubar flange for højeste mekaniske stabilitet
Vertikal tilslutning gør det muligt at placere flere rækker på printkortet
Maksimal fleksibilitet i komponentdesignet - en grunddel til tilslutningsstik med forskellige tilslutningsteknikker
Forgyldte kontaktpunkter sikrer en stabil overførselskvalitet over lang tid
