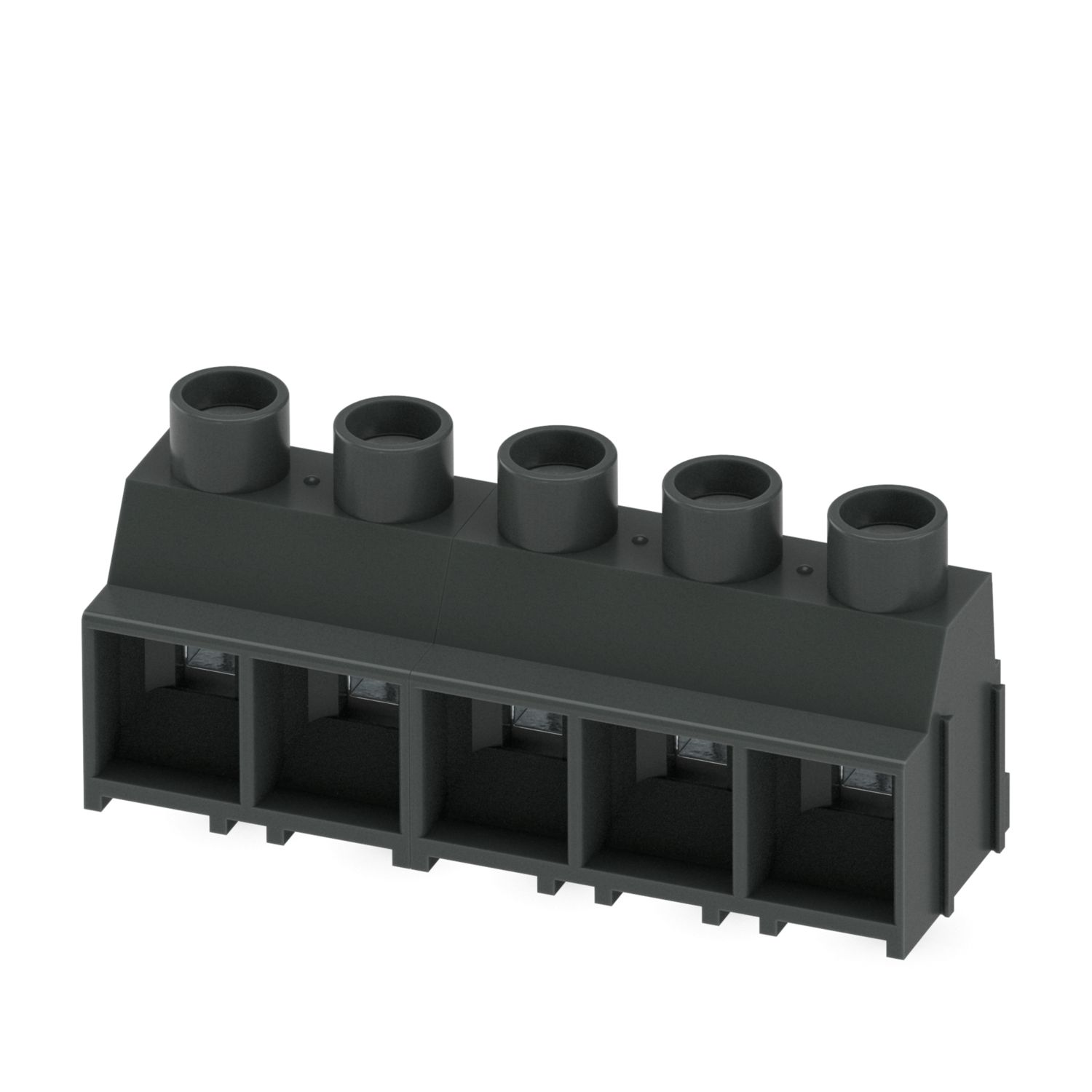

Printkortklemme, mærkestrøm: 32 A, driftspænding (III/2): 1000 V, mærketværsnit: 4 mm2, antal rækker: 1, poltal pr. række: 5, produktfamilie: MKDS 5 HV, deling: 9,52 mm, tilslutningstype: Skruetilslutning med klemmeramme, skruekærvformer: L Kærv på langs, montering: Bølgelodning, tilslutningsretning leder/printkort: 0 °, farve: sort, Pin-layout: Lineær pinning, Pinlængde [P]: 5 mm, antal loddepins pr. potentiale: 1, emballering: pakket i æske
| Produkttype | Printkortklemme |
| Produktfamilie | MKDS 5 HV |
| Produktlinje | COMBICON Terminals L |
| Poltal | 5 |
| Deling | 9,52 mm |
| Antal rækker | 1 |
| Pinlayout | Lineær pinning |
| Antal loddepins pr. potentiale | 1 |
| Egenskaber | |
| Mærkestrøm IN | 32 A |
| Mærkespænding UN | 1000 V |
| Driftsspænding (III/3) | 800 V |
| Mærkeisolationsholdespænding (III/3) | 8 kV |
| Driftspænding (III/2) | 1000 V |
| Mærkeisolationsholdespænding (III/2) | 8 kV |
| Isolationsmærkespænding (II/2) | 1000 V |
| Mærkeisolationsholdespænding (II/2) | 6 kV |
| Tilslutningsteknik | |
| Konstruktion | Printklemme kan monteres ved siden af hinanden |
| Mærketværsnit | 4 mm² |
| Ledningstilslutning | |
| Tilslutningstype | Skruetilslutning med klemmeramme |
| Ledertværsnit stiv | 0,2 mm² ... 6 mm² |
| Ledertværsnit fleksibelt | 0,2 mm² ... 4 mm² |
| Ledertværsnit AWG | 24 ... 10 |
| Ledertværsnit for fleksible ledere med terminalrør uden kunststofkrave | 0,25 mm² ... 4 mm² |
| Ledertværsnit for fleksible ledere med terminalrør med kunststofkrave | 0,25 mm² ... 4 mm² |
| 2 ledere med samme tværsnit, stive | 0,2 mm² ... 1,5 mm² |
| 2 ledere med samme tværsnit, fleksible | 0,2 mm² ... 1,5 mm² |
| 2 fleksible ledere med samme tværsnit m. terminalrør uden kunststofkrave | 0,25 mm² ... 0,75 mm² |
| 2 fleksible ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave | 0,5 mm² ... 2,5 mm² |
| Afisoleringslængde | 8 mm |
| Drivform skruehoved | Kærv på langs (L) |
| Tilspændingsmoment | 0,5 Nm ... 0,6 Nm |
| Monteringstype | Bølgelodning |
| Pinlayout | Lineær pinning |
| Materialeangivelser - kontakt | |
| Bemærk | WEEE/RoHS-konform, whisker-fri iht. IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overfladebeskaffenhed | Varmforzinket |
| Metaloverflade tilslutningspunkt (overlag) | Tin (4 - 8 µm Sn) |
| Metaloverflade loddeområde (overlag) | Tin (4 - 8 µm Sn) |
| Materialeangivelser - kasse | |
| Farve (Hus) | sort (9005) |
| Isolationsmaterialer | PA GF |
| Isolationsmaterialegruppe | I |
| CTI efter IEC 60112 | 600 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Glødetrådens brændbarhedstal GWFI iht. EN 60695-2-12 | 850 |
| Glødetrådens antændelsestemperatur GWIT iht. EN 60695-2-13 | 775 |
| Kugletrykprøvningens temperatur iht. EN 60695-10-2 | 125 °C |
| Bemærkning vedr. anvendelse | For sikker ledningstilslutning skal der altid overholdes et bestemt tilspændingsmoment. Især med 2- og 3-polede printklemmer kan den enkelte loddetråd pr. kontaktpunkt ikke opfange dette. Derfor skal klemmerne støttes ved ledningstilslutning (fastgøres med hånden, med støtte i huset). |
| Målskitse |
|
| Deling | 9,52 mm |
| Bredde [w] | 47,6 mm |
| Højde [h] | 26,5 mm |
| Længde [l] | 16 mm |
| Modulhøjde | 21,5 mm |
| Loddestiftlængde [P] | 5 mm |
| Loddestift | 0,9 x 0,9 mm |
| Printkortdesign | |
| Borehuldiameter | 1,3 mm |
| Kontrol af lederbeskadigelse og -løsning | |
| Testspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Resultat | Test bestået |
| Trækprøve | |
| Testspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Ledertværsnit/ledertype/trækkraft beregnet/aktuel værdi | 0,2 mm² / stiv / > 10 N |
| 0,2 mm² / fleksibel / > 10 N | |
| 6 mm² / stiv / > 80 N | |
| 4 mm² / fleksibel / > 60 N | |
| Drejningsmomenttest | |
| Testspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperaturstigningstest | |
| Testspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Krav temperaturstigningstest | Temperaturforøgelse ≤ 45 K |
| Isolationsmodstand | |
| Testspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Isolationsmodstand for poler i nærheden | > 5 MΩ |
| Luft- og krybestrækninger | | |
| Testspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsmaterialegruppe | I |
| Krybestrømssikkerhed (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Mærkeisolationsspænding (III/3) | 800 V |
| Dimensionerings-stødspænding (III/3) | 8 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/3) | 8 mm |
| mindsteværdi for krybestrækning (III/3) | 10 mm |
| Mærkeisolationsspænding (III/2) | 1000 V |
| Dimensionerings-stødspænding (III/2) | 8 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/2) | 8 mm |
| mindsteværdi for krybestrækning (III/2) | 8 mm |
| Mærkeisolationsspænding (II/2) | 1000 V |
| Dimensionerings-stødspænding (II/2) | 6 kV |
| mindsteværdi for luftstrækning - uhomogent felt (II/2) | 5,5 mm |
| mindsteværdi for krybestrækning (II/2) | 5,5 mm |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6:1996-05 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Testvarighed pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Glødetrådstest | |
| Testspecifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Indvirkningstid | 5 s |
| Omgivelser | |

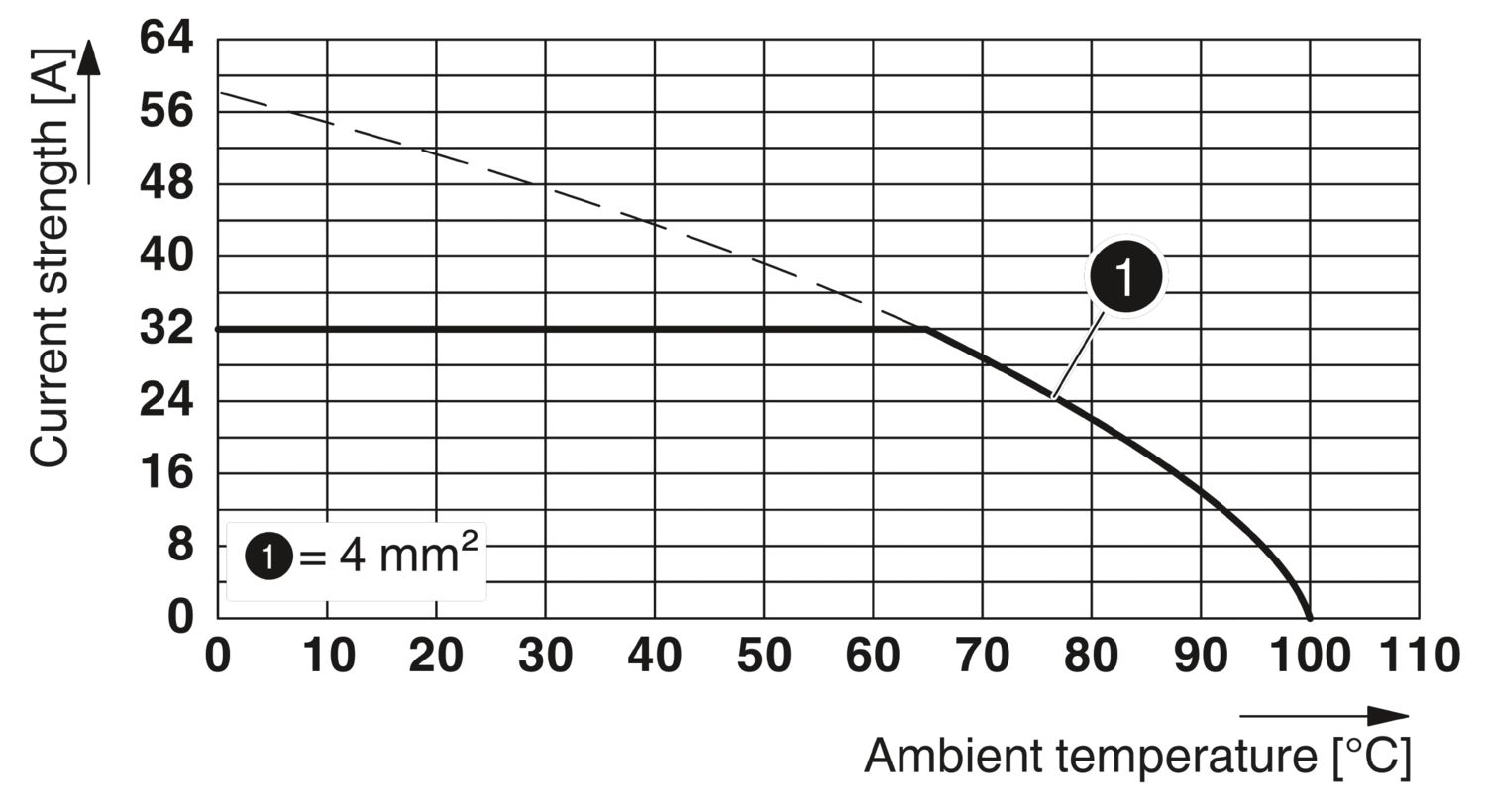

| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Afhængigt af strømbelastningsevne-/derating-kurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfugtighed (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Emballering | pakket i æske |
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 30 A | 30 - 10 | ||
| Usegroup C | ||||
| 300 V | 30 A | 30 - 10 | ||
| Usegroup D | ||||
| 600 V | 5 A | 30 - 10 | ||
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 1000 V | 32 A | 0,2 - 4 |
