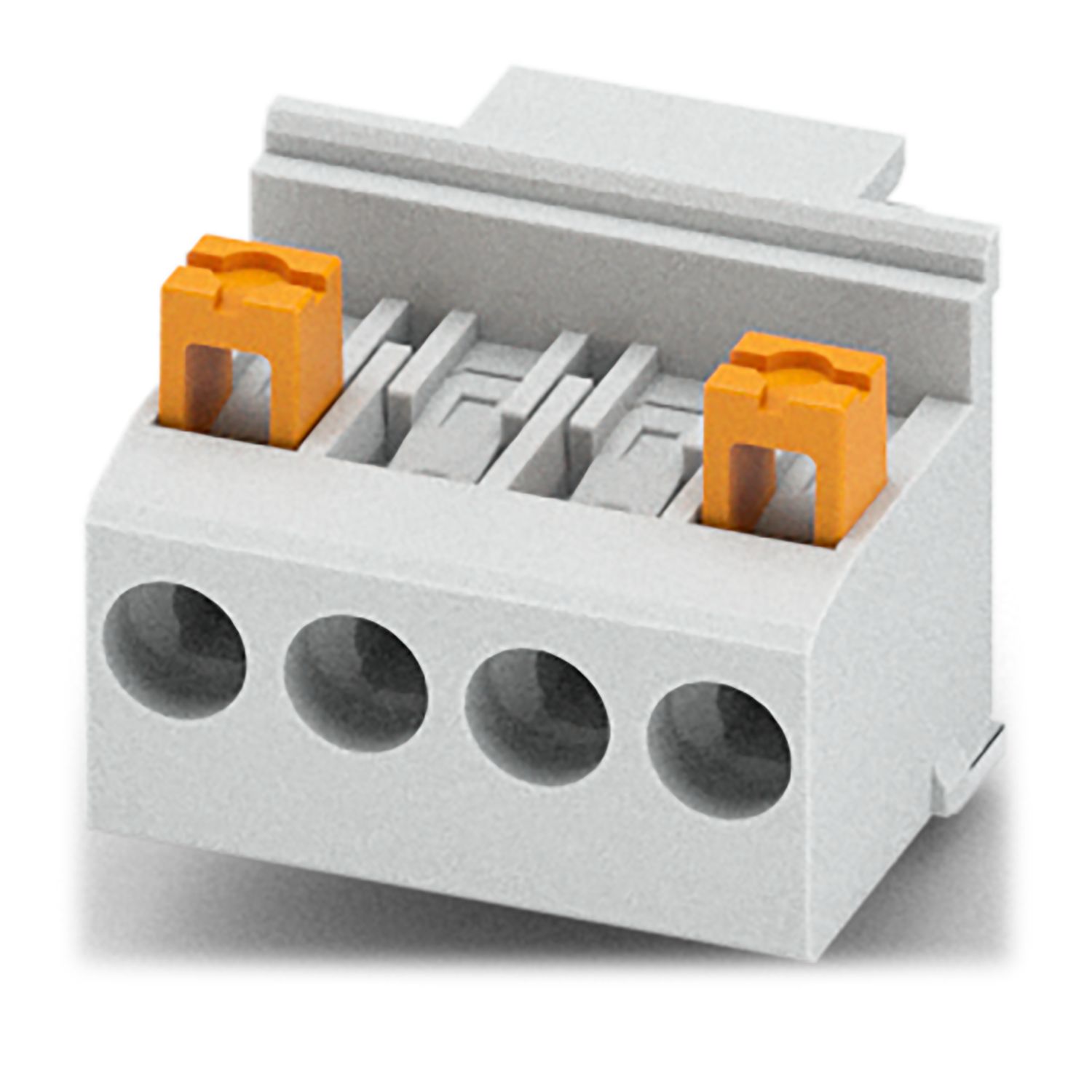

Printkortklemme, mærkestrøm: 22 A, driftspænding (III/2): 250 V, mærketværsnit: 2,5 mm2, antal potentialer: 2, antal rækker: 1, poltal pr. række: 2, produktfamilie: FKDSO 2,5/..-L, deling: 5 mm, tilslutningstype: Push-in-fjedertilslutning, montering: Bølgelodning, tilslutningsretning leder/printkort: 0 °, farve: lysegrå, Pin-layout: Lineær pinning, Pinlængde [P]: 3,5 mm, antal loddepins pr. potentiale: 1, emballering: pakket i æske. Delvist bestykket variant med pinudgang i venstre side
| Produkttype | Printkortklemme |
| Produktfamilie | FKDSO 2,5/..-L |
| Konstruktion | Printklemme |
| Poltal | 2 |
| Deling | 5 mm |
| Antal tilslutninger | 2 |
| Antal rækker | 1 |
| Antal potentialer | 2 |
| Pinlayout | Lineær pinning |
| Antal loddepins pr. potentiale | 1 |
| Egenskaber | |
| Mærkestrøm IN | 22 A |
| Mærkespænding UN | 250 V |
| Driftsspænding (III/3) | 250 V |
| Mærkeisolationsholdespænding (III/3) | 4 kV |
| Driftspænding (III/2) | 250 V |
| Mærkeisolationsholdespænding (III/2) | 4 kV |
| Isolationsmærkespænding (II/2) | 630 V |
| Mærkeisolationsholdespænding (II/2) | 4 kV |
| Tilslutningsteknik | |
| Mærketværsnit | 2,5 mm² |
| Ledningstilslutning | |
| Tilslutningstype | Push-in-fjedertilslutning |
| Ledertværsnit stiv | 0,2 mm² ... 2,5 mm² |
| Ledertværsnit fleksibelt | 0,2 mm² ... 2,5 mm² |
| Ledertværsnit AWG | 24 ... 14 |
| Ledertværsnit for fleksible ledere med terminalrør uden kunststofkrave | 0,25 mm² ... 2,5 mm² |
| Ledertværsnit for fleksible ledere med terminalrør med kunststofkrave | 0,25 mm² ... 2,5 mm² |
| 2 fleksible ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave | 0,5 mm² ... 1,5 mm² |
| Afisoleringslængde | 10 mm |
| Monteringstype | Bølgelodning |
| Pinlayout | Lineær pinning |
| Materialeangivelser - kontakt | |
| Bemærk | WEEE/RoHS-konform, whisker-fri iht. IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overfladebeskaffenhed | Galvanisk fortinnet |
| Metaloverflade tilslutningspunkt (overlag) | Tin (4 - 8 µm Sn) |
| Metaloverflade loddeområde (overlag) | Tin (4 - 8 µm Sn) |
| Materialeangivelser - kasse | |
| Farve (Hus) | lysegrå (7035) |
| Isolationsmaterialer | PA |
| Isolationsmaterialegruppe | I |
| CTI efter IEC 60112 | 600 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Glødetrådens brændbarhedstal GWFI iht. EN 60695-2-12 | 850 |
| Glødetrådens antændelsestemperatur GWIT iht. EN 60695-2-13 | 775 |
| Kugletrykprøvningens temperatur iht. EN 60695-10-2 | 125 °C |
| Materialeangivelser - betjeningselement | |
| Isolationsmaterialer | PBT GF |
| Isolationsmaterialegruppe | IIIa |
| CTI efter IEC 60112 | 275 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Målskitse |
|
| Deling | 5 mm |
| Bredde [w] | 20,9 mm |
| Højde [h] | 19,05 mm |
| Længde [l] | 18,8 mm |
| Loddestiftlængde [P] | 3,5 mm |
| Loddestift | 0,8 x 1 mm |
| Printkortdesign | |
| Borehuldiameter | 1,4 mm |
| Kontrol af lederbeskadigelse og -løsning | |
| Testspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Test bestået |
| Trækprøve | |
| Testspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ledertværsnit/ledertype/trækkraft beregnet/aktuel værdi | 0,2 mm² / stiv / > 10 N |
| 2,5 mm² / stiv / > 50 N | |
| 0,2 mm² / fleksibel / > 10 N | |
| 4 mm² / fleksibel / > 60 N | |
| Temperaturstigningstest | |
| Testspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Krav temperaturstigningstest | Summen af omgivelsestemperatur og opvarmning af printkort-tilslutningsklemmen må ikke overskride den øvre temperaturgrænse. |
| Korttidsstrømsikkerhed | |
| Testspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Isolationsmodstand | |
| Testspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmodstand for poler i nærheden | > 1 TΩ |
| Luft- og krybestrækninger | | |
| Testspecifikation | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Isolationsmaterialegruppe | I |
| Krybestrømssikkerhed (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Mærkeisolationsspænding (III/3) | 250 V |
| Dimensionerings-stødspænding (III/3) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/3) | 3 mm |
| mindsteværdi for krybestrækning (III/3) | 3,2 mm |
| Mærkeisolationsspænding (III/2) | 250 V |
| Dimensionerings-stødspænding (III/2) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (III/2) | 3 mm |
| mindsteværdi for krybestrækning (III/2) | 1,25 mm |
| Mærkeisolationsspænding (II/2) | 630 V |
| Dimensionerings-stødspænding (II/2) | 4 kV |
| mindsteværdi for luftstrækning - uhomogent felt (II/2) | 3 mm |
| mindsteværdi for krybestrækning (II/2) | 3,2 mm |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Testvarighed pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Glødetrådstest | |
| Testspecifikation | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatur | 850 °C |
| Indvirkningstid | 5 s |
| Ældning | |
| Testspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (Afhængigt af strømbelastningsevne-/derating-kurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Relativ luftfugtighed (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Emballering | pakket i æske |
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 24 - 14 | ||
| Kun stive ledere | 300 V | 20 A | 24 - 12 | |
| Usegroup D | ||||
| 300 V | 10 A | 24 - 14 | ||
| Kun stive ledere | 300 V | 10 A | 24 - 12 | |
| Mærkespænding UN | Mærkestrøm IN | Tværsnit AWG | Tværsnit mm2 | |
|---|---|---|---|---|
| 250 V | 22 A | 0,2 - 2,5 |
