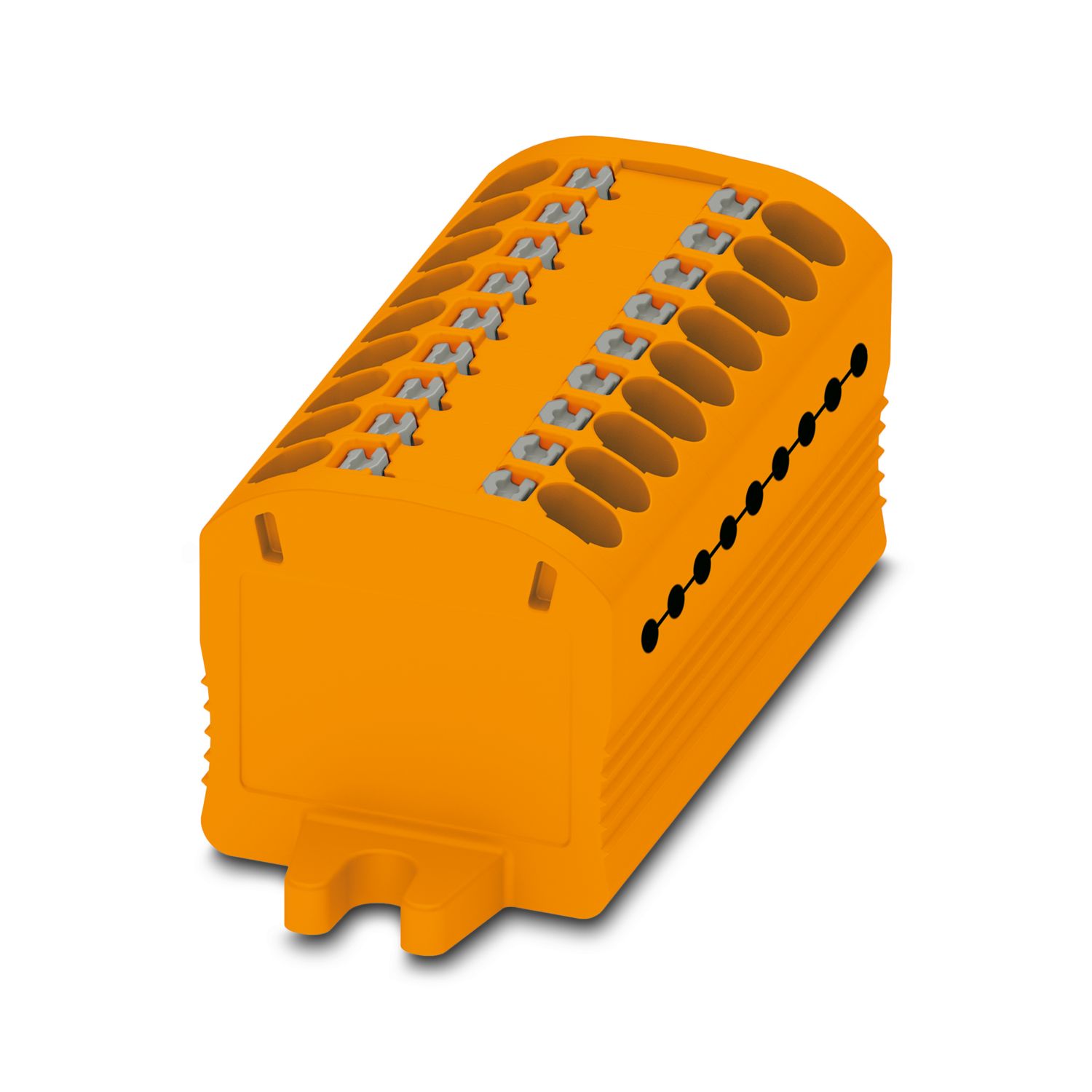

MP 18X1,5-F OG - Mikrogennemgangsklemme - 3248336

Artikelegenskaber

Elektriske egenskaber

Mærkeimpulsholdespænding	6 kV

Tilslutningsdata

Antal tilslutninger pr. etage	18
Mærketværsnit	1,5 mm²
Dimensioneringstværsnit AWG	14
Afisoleringslængde	8 mm ... 10 mm
Prøvedorn	A1 / B1
Tilslutning iht. standard	IEC 60947-7-1/IEC 60947-7-2
Ledertværsnit stiv	0,14 mm² ... 1,5 mm²
Ledertværsnit AWG	26 ... 16 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,14 mm² ... 1,5 mm²
Ledertværsnit fleksibelt [AWG]	26 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,25 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,25 mm² ... 1,5 mm²
Mærkestrøm	17,5 A
Maks. belastningsstrøm	17,5 A
Mærkespænding	500 V
Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	0,34 mm² ... 1,5 mm²
Ledertværsnit ufleksibelt [AWG]	24 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 1,5 mm²

Mål

Materialeangivelser

Farve	orange
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Temperaturindeks isolationsmateriale (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	130 °C

Elektriske tests

Stødspændingstest
Testspænding beregnet værdi	7,3 kV
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 1,5 mm²	0,18 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske egenskaber

Mekaniske tests

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	NS 15
Testkraft beregnet værdi	1 N
Resultat	Test bestået
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestået

Miljø- og levetidsbetingelser

Ældning
Temperaturcykluser	192
Resultat	Test bestået
Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Svingninger/bredbåndsstøj
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Levetidstest kategori 2, ved drejestellet
Frekvens	f₁ = 5 Hz til f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Acceleration	3,12g
Testvarighed pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestået
Chokudøvelse
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Chokform	Halvsinus
Acceleration	30g
Chokvarighed	18 ms
Antal chok pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestået

Normer, standarder og bestemmelser

Tilslutning iht. standard	IEC 60947-7-1/IEC 60947-7-2

Montage

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%

MP 18X1,5-F OG - Mikrogennemgangsklemme

3248336
