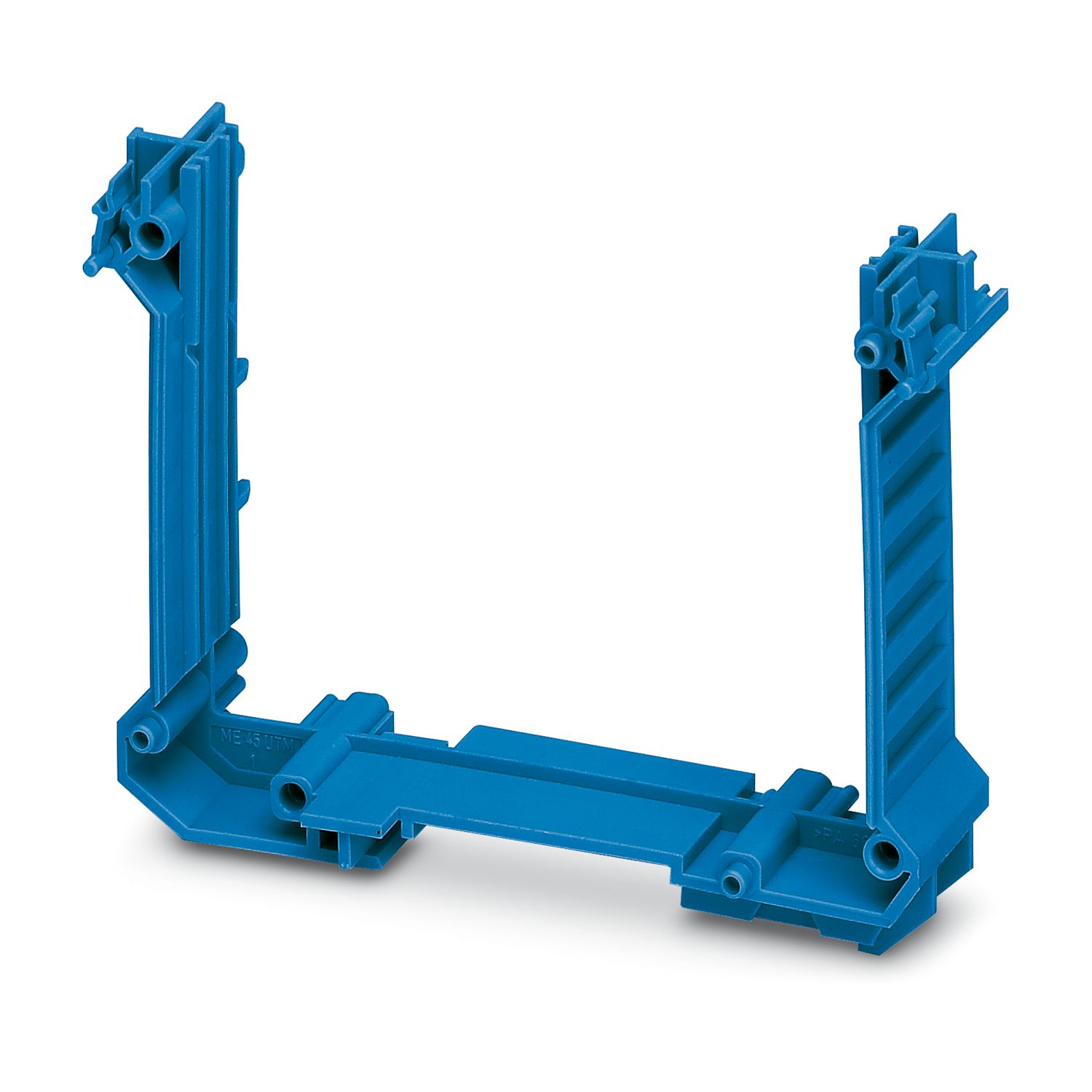

ME 45 UTM G BU - Mellemstykke - 2713188

Artikelegenskaber

Produkttype	Mellemdel til indbygningshus
Hustype	Mellemstykke
Husserie	ME
Poltal	999
Konstruktion	Mellemstykke, til modulær udvidelse af husvolumen, høj konstruktion
Ventilationsåbning forefindesr	nej

Mål

Bredde	22,6 mm
Højde	99 mm
Dybde	74 mm
Dybde fra overkant bæreskinne	68,5 mm
Dybde fra overkant bæreskinne indtil hvilepunkt overdel	68,5 mm
Printkortdesign
Printkorttykkelse	1,4 mm ... 1,8 mm

Materialeangivelser

Farve	blå (5015)
Farve	blå (RAL 5015)
Brændbarhedsklasse efter UL 94	V0
CTI efter IEC 60112	600
Materiale hus	PA
Overfladebeskaffenhed	ubehandlet

Miljø- og levetidsbetingelser

Tabseffekt enkelthus ved 20 °C
Omgivelsestemperatur	20 °C
Reduktionsfaktor	1
Monteringsposition	lodret
Tabseffekt	7,6 W
Tabseffekt enkelthus ved 30 °C
Omgivelsestemperatur	30 °C
Reduktionsfaktor	0,91
Monteringsposition	lodret
Tabseffekt	6,9 W
Tabseffekt enkelthus ved 40 °C
Omgivelsestemperatur	40 °C
Reduktionsfaktor	0,81
Monteringsposition	lodret
Tabseffekt	6,1 W
Tabseffekt enkelthus ved 50 °C
Omgivelsestemperatur	50 °C
Reduktionsfaktor	0,7
Monteringsposition	lodret
Tabseffekt	5,3 W
Tabseffekt enkelthus ved 60 °C
Omgivelsestemperatur	60 °C
Reduktionsfaktor	0,57
Monteringsposition	lodret
Tabseffekt	4,3 W
Tabseffekt enkelthus ved 70 °C
Omgivelsestemperatur	70 °C
Reduktionsfaktor	0,49
Monteringsposition	lodret
Tabseffekt	3,7 W
Omgivelser
Maks. IP-kode, der skal nås	IP20
Omgivelsestemperatur (drift)	-40 °C ... 105 °C (Afhænfgigt af tabseffekt)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 55 °C
Omgivelsestemperatur (montage)	-5 °C ... 100 °C
Relativ luftfugtighed (lagring/transport)	80 %

Oplysninger om printkortet

Antal printkortholdere	2
Typen af printkortfastgørelse	Indskubning (valgfri låseanordning med printkorttrækspærre)
Printkorttykkelse	1,4 mm ... 1,8 mm

Montage

Monteringstype	Bæreskinnemontering

Emballageangivelser

Emballering	pakket i æske
Type ompakning	Karton

Varenummer	2713188
Pakningsenhed	10 Stk.
Minimum bestillingsmængde	1 Stk.
Bemærk	Ordrebundet produktion (varer tages ikke retur)
Salgsnøgle	ACHAAZ
Produktnøgle	ACHAAZ
GTIN	4017918909192
Vægt pr. stk. (inkl. indpakning)	21,07 g
Vægt pr. stk. (ekskl. indpakning)	14,971 g
Toldtarifnummer	85389099
Oprindelsesland	DE

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
