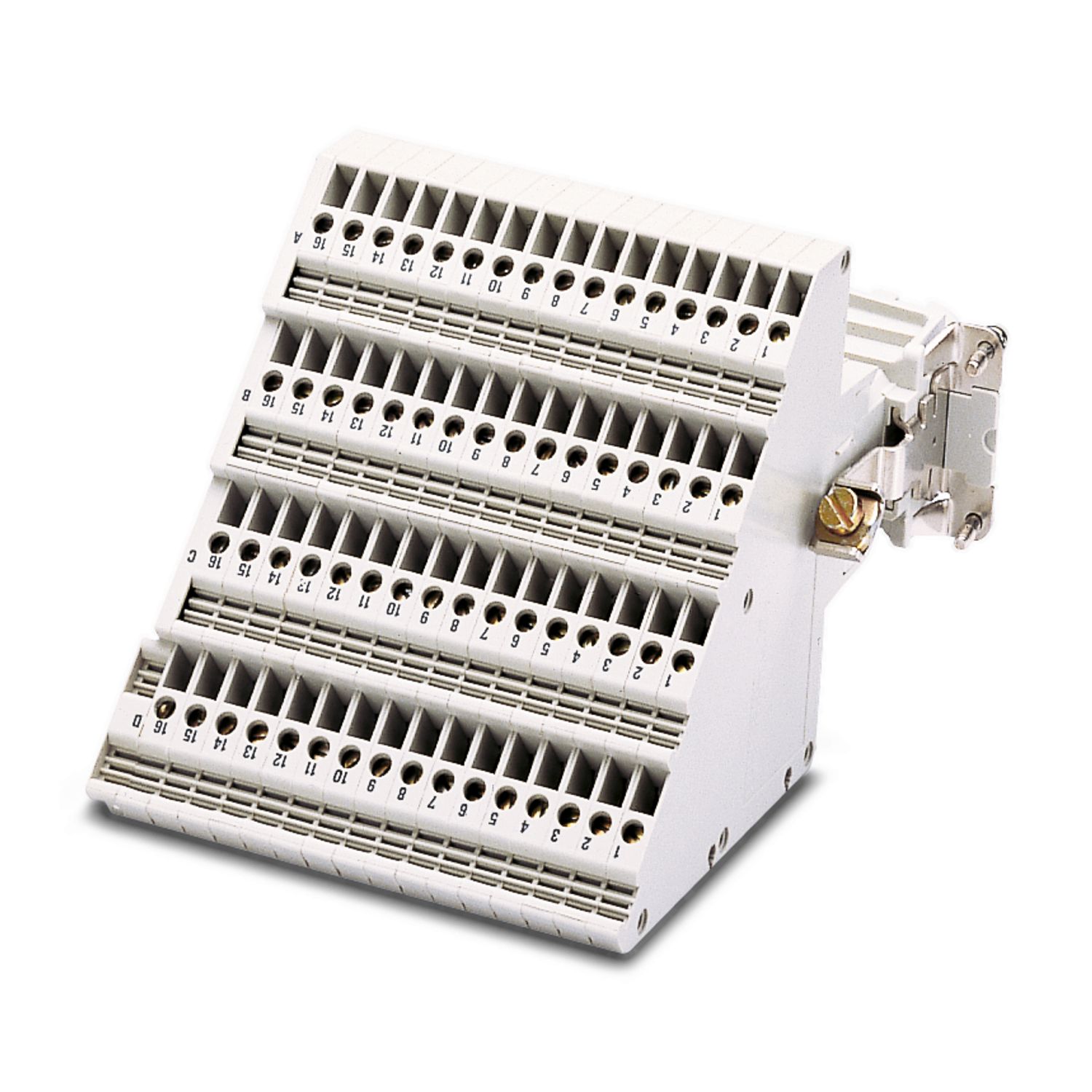

HC-KA-D 64-BU/PER
-
Kontaktindsats
1774526
HEAVYCON-klemmeadapter bøsningsindsats, D64-serien, 64-polet, jordledertilslutning til højre til styretavlens venstre side, skruetilslutning
Produktdetaljer
| Generelt | Til HEAVYCON-ADVANCE-montageflanger og HEAVYCON-indbygningshuse typerække B24 |
| Produkttype | Klemmeadaptere |
| Konstruktion | D64 |
| Poltal | 64 |
| Stikudformning | 64+PE |
| Konstruktion | til venstre side af styretavlen |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 3 |
| Driftsspænding (III/3) | 250 V |
| Mærkeimpulsholdespænding | 4 kV |
| Mærkestrøm | 10 A |
| Tilslutningsteknik | |
| Tilslutningsteknik | Skruetilslutning |
| Tilslutning iht. standard | IEC / EN |
| Ledningstilslutning | |
| Tilslutningstværsnit | 0,2 mm² ... 2,5 mm² |
| Tilslutningstværsnit AWG | 22 ... 12 |
| Tilspændingsmoment | 0,5 Nm ... 0,8 Nm |
| Afisoleringslængde af enkeltleder | 10 mm |

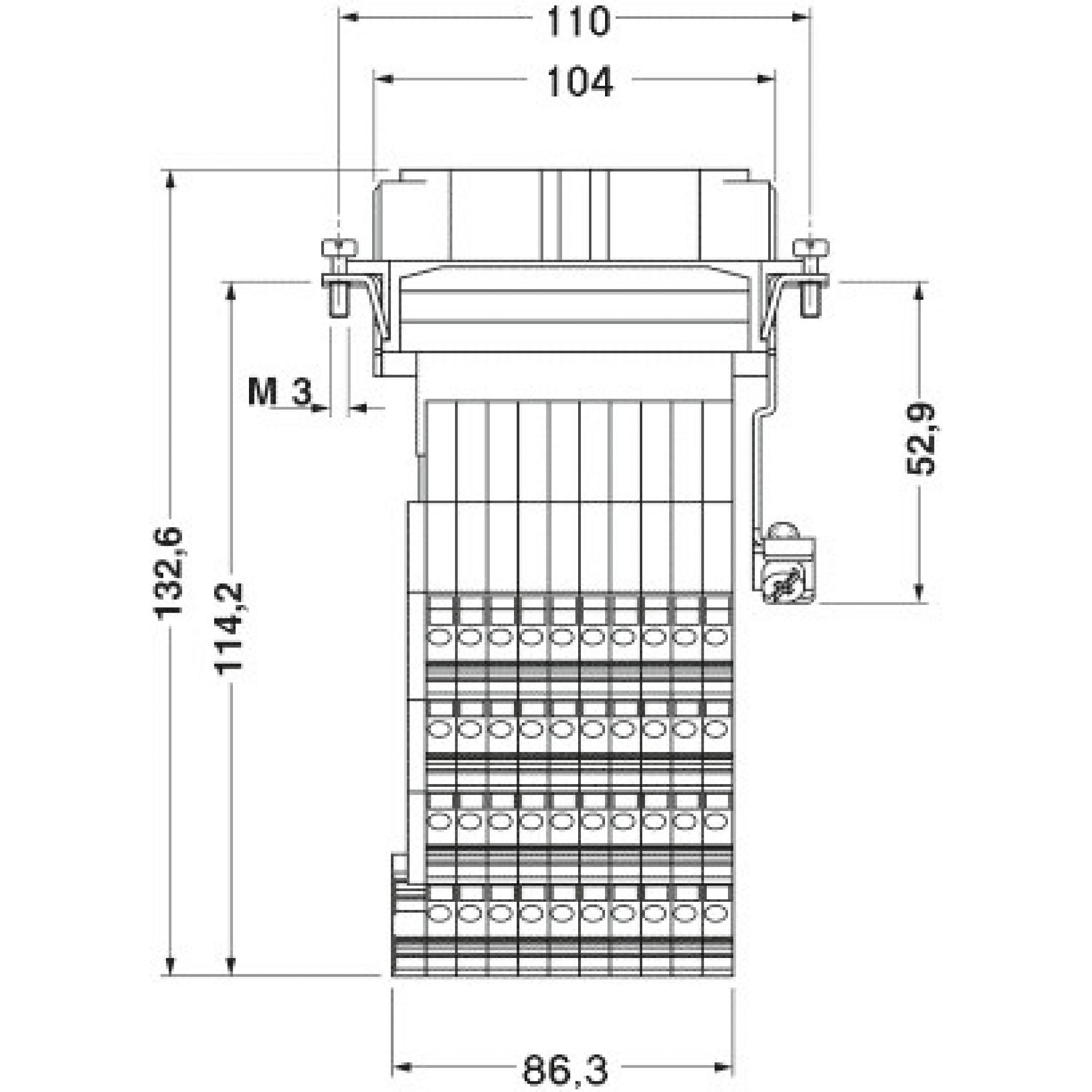

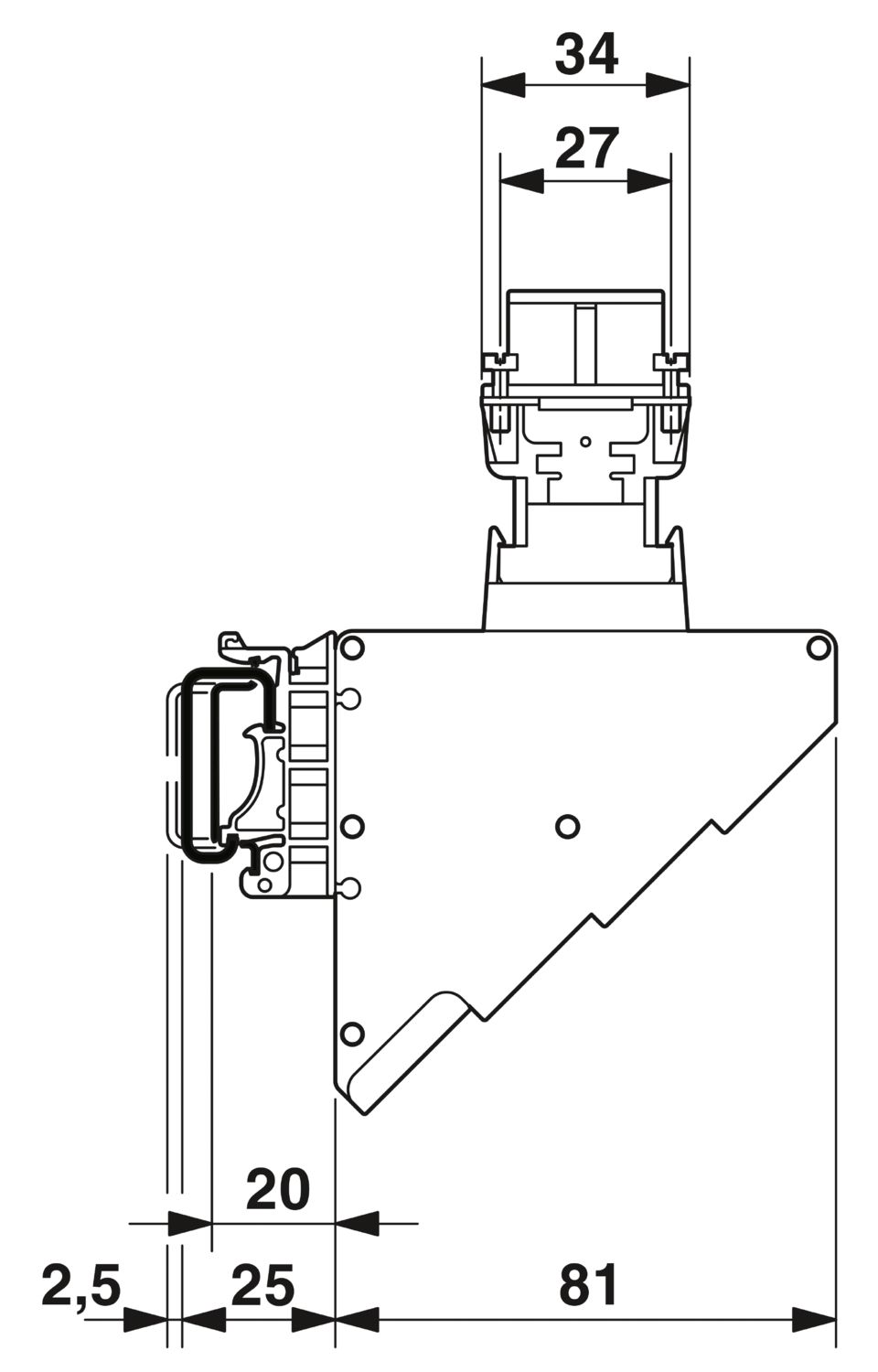

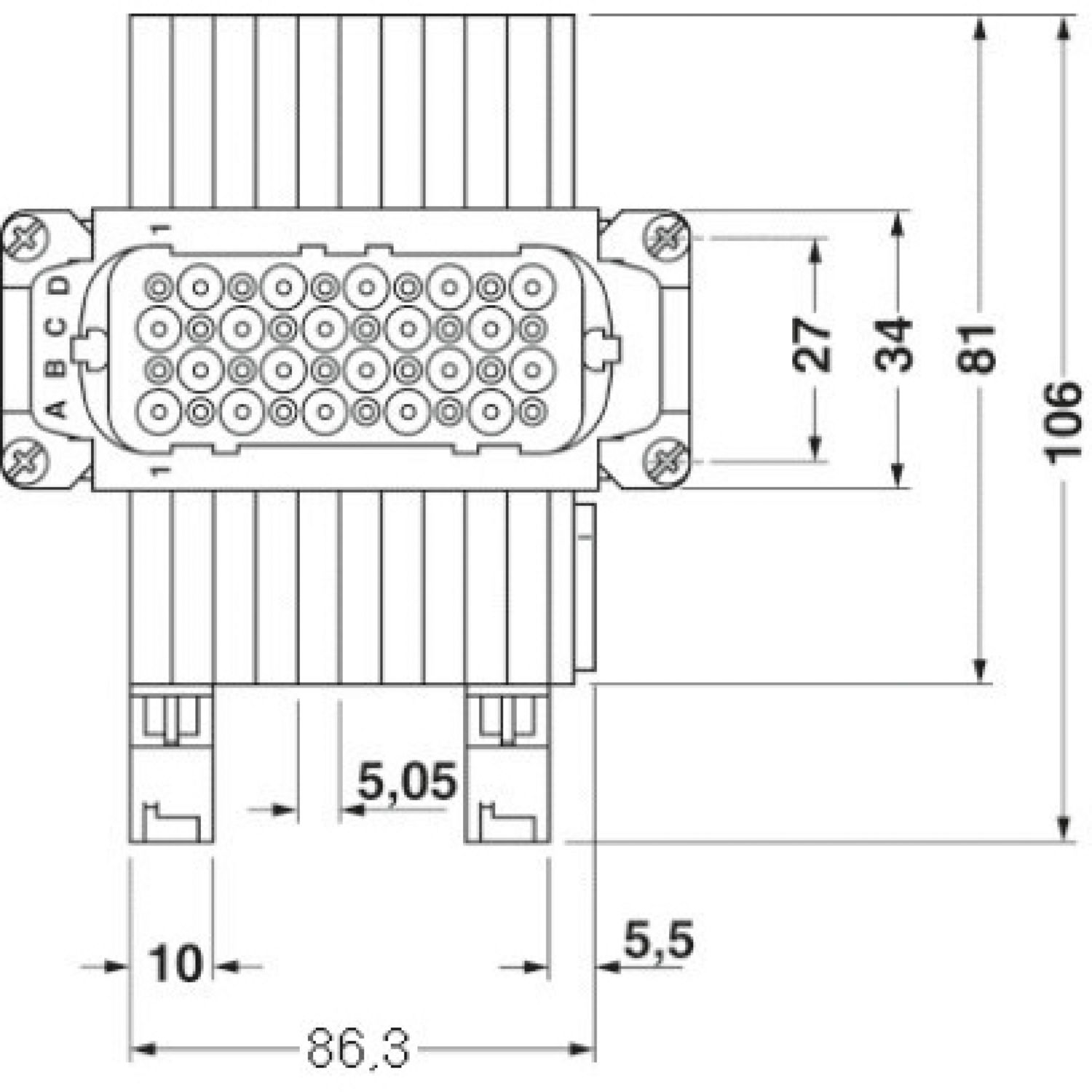

| Målskitse |
|
| Bredde | 110 mm |
| Bredde klemmeadapter | 86,3 mm |
| Højde | 81 mm |
| Længde | 132,6 mm |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale kontakt | Kobberlegering |
| Materiale kontaktoverflade | Ag |
| Materiale kontaktholder | PA/PC |
| Afisoleringslængde af enkeltleder | 10 mm |
| Mekaniske data | |
| Stikcykler | ≥ 500 |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C |
| Monteringsvejledning | Stikkene må kun isættes i belastnings-/spændingsløs tilstand. Ikke til huse HC-B 24-AMQ-EMC |
