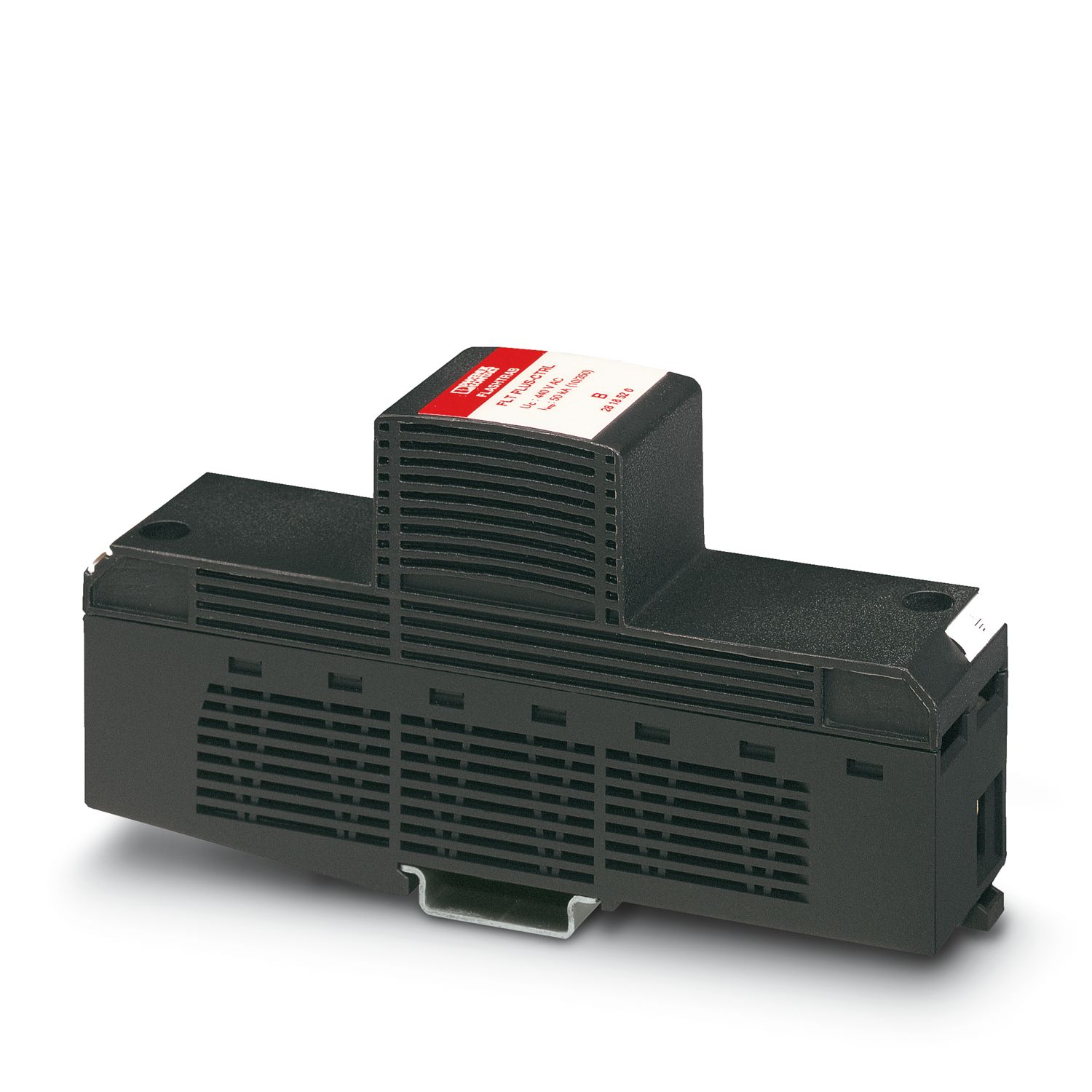

FLT-PLUS CTRL-1.5
-
Kombiafleder type 1+2
2800119
Type 1 / Class I (lynstrømafleder) med Arc-Chopping-gnistgab og tændelektronik, slukkeplade til høj netfølgeslukkekapacitet, 1 kanal. Beskyttelsesniveau: 1.5 kV. Modulbredde: 35 mm (2TE)
Produktdetaljer
| Produkttype | Kombiafleder |
| IEC testklasse | I |
| T1 | |
| EN type | T1 |
| Strømforsyningssystem IEC | TT |
| TN-C | |
| TN-S | |
| Konstruktion | Bæreskinnemodul en del |
| Poltal | 1 |
| Melding overspændingsbeskyttelse defekt | ingen |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 2 |
| Mærkefrekvens fN | 50 Hz |
| 60 Hz | |
| Mærkespænding UN | 230 V AC (400 V AC) |
| Tilslutningstype | Skruetilslutning |
| Skruestørrelse | M6 |
| Tilspændingsmoment min. | 8 Nm |
| Afisoleringslængde | 19 mm |
| Ledertværsnit fleksibelt min. | 16 mm² |
| Ledertværsnit fleksibelt maks. | 35 mm² |
| Ledertværsnit stiv min. | 10 mm² |
| Ledertværsnit stiv maks. | 50 mm² |
| Målskitse |
|
| Bredde | 35,5 mm |
| Højde | 150 mm |
| Dybde | 80,5 mm |
| Delingsenhed | 2 ME |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale hus | PA-GF |
| Mekaniske data | |
| Åben sidevæg | Nej |
| Funktionsretning | 1L-N/PE |
| Mærkefrekvens fN | 50 Hz |
| 60 Hz | |
| Maksimal vedvarende spænding UC | 350 V AC |
| Højeste konstantspænding UC (L-N) | 350 V AC |
| Højeste konstantspænding UC (L-PEN) | 350 V AC |
| Jordlederstrøm IPE | ≤ 0,1 mA |
| Standby-effektforbrug PC | ≤ 35 mVA |
| Mærkeafledestødstrøm In (8/20) µs | 50 kA |
| Mærkeafledestødstrøm In (8/20) µs (L-N) | 50 kA |
| Mærkeafledestødstrøm In (8/20) µs (L-PEN) | 50 kA |
| Maks. afledestødstrøm imaks (8/20 µs) | 50 kA |
| Lynprøvestrøm (10/350) µs, ladning | 25 As |
| Lynprøvestrøm (10/350) µs, specifik energi | 625 kJ/Ω |
| Lynprøvestrøm (10/350) µs, strømspidsværdi Iimp | 50 kA |
| Følgestrømsslukkeevne Ifi | 50 kA |
| Beskyttelsesniveau Up | ≤ 1,5 kV |
| Beskyttelsesniveau Up (L-N) | ≤ 1,5 kV |
| Beskyttelsesniveau Up (L-PEN) | ≤ 1,5 kV |
| Tændstødspænding ved 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Reaktionstid tA | ≤ 100 ns |
| Indkoblingstid tA (L-N) | ≤ 100 ns |
| Indkoblingstid tA (L-PEN) | ≤ 100 ns |
| Maksimal forsikring ved stikledningsfortrådning | 500 A (gL) |
| Omgivelser | |
| Kapslingsklasse | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 85 °C |
| Relativ luftfugtighed (drift) | ≤ 95 % |
| Luft- og krybestrækninger | |
| Standarder | EN 60664-1 / EN 61643-11 |
| Standarder | |
| Standarder | IEC 61643-1 |
| DIN EN 61643-11 | |
| DIN EN 61643-11/A11 | |
| Standarder | IEC 61643-1 |
| Bemærk | 2005 |
| Standarder | DIN EN 61643-11 |
| Bemærk | 2002 |
| Standarder | DIN EN 61643-11/A11 |
| Bemærk | 2007 |
| Monteringstype | Bæreskinne: 35 mm |
