Modulet er beregnet til brug i en Axioline F-station. Den bruges til udgang af digitale signaler. Udgangene er beskyttet mod kortslutning og overbelastning.

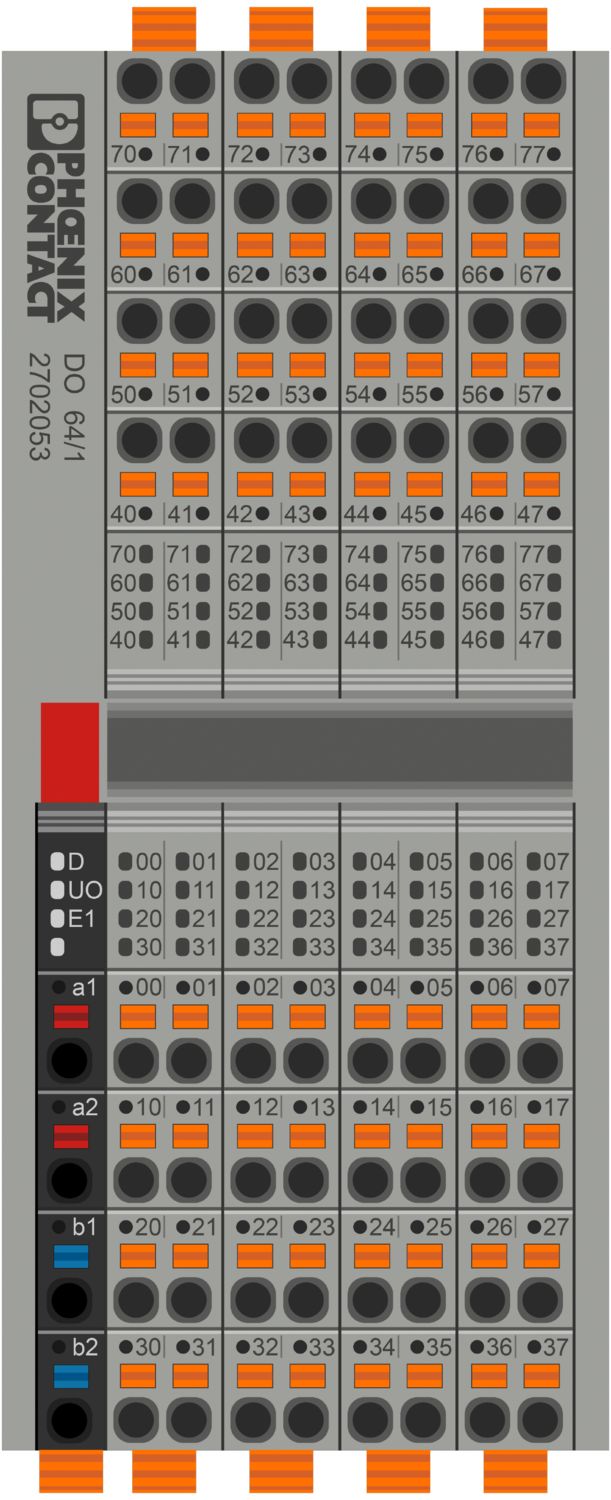

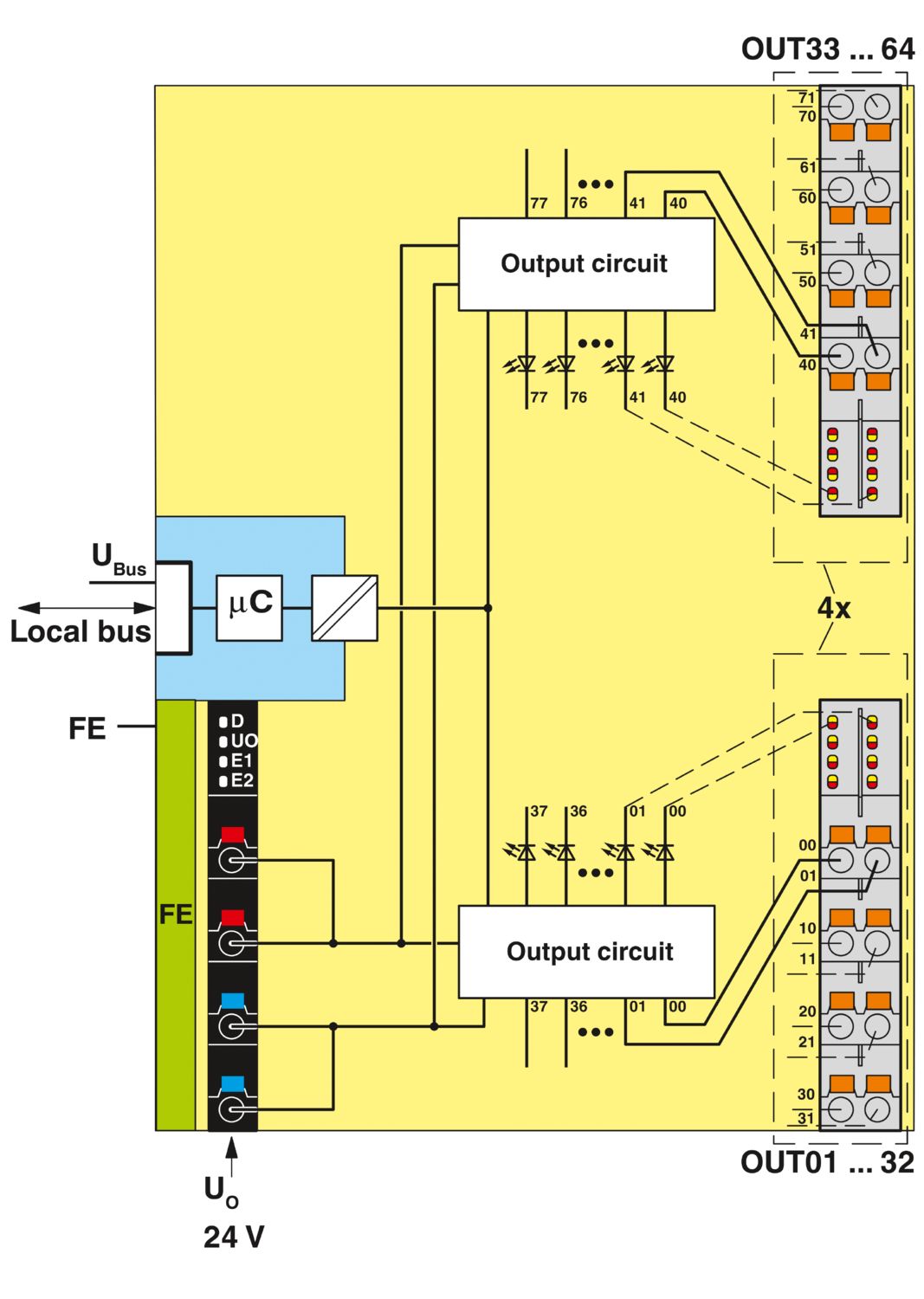

AXL F DO64/1 2F
-
Digitalt modul
2702053
Axioline F, Udgangsmodul, Digitale udgange: 64, 24 V DC, 500 mA, tilslutningsteknik: 1-leder, transmissionshastighed i lokalbussen: 100 MBit/s, kapslingsklasse: IP20, inkl. basemodul og Axioline F stik
Gratis download tilgængelig.
Downloads
Produktdetaljer
| Målskitse |
|
| Bredde | 53,6 mm |
| Højde | 129,9 mm |
| Dybde | 54 mm |
| Information til målangivelserne | Dybden gælder ved anvendelse af en bæreskinne TH 35-7,5 (efter EN 60715). |
| Bemærkning vedr. anvendelse | |
| Bemærkning vedr. anvendelse | Kun til industriel anvendelse |
| Axioline F lokalbus | |
| Antal grænseflader | 2 |
| Tilslutningstype | Bus basemodul |
| Overførselshastighed | 100 MBit/s |
| Modul | |
| Indgangsadresserum | 0 Byte |
| Udgangsadresserum | 8 Byte |
| Behov for parameterdata | 1 Byte |
| Behov for konfigurationsdata | 6 Byte |
| Digital: | |
| Betegnelse udgang | Digitale udgange |
| Tilslutningstype | Push-in-tilslutning |
| Tilslutningsteknik | 1-leder |
| Antal udgange | 64 |
| Beskyttelseskobling | Kortslutningsbeskyttelse, overbelastningsbeskyttelse af udgange; elektronisk |
| Udgangsspænding | 24 V |
| Begrænsning af induktiv afkoblingsspænding | -25,8 V ... -15 V |
| Maksimal udgangsstrøm pr. modul | 16 A (Afsikre eksternt) |
| Mærkeudgangsspænding | 24 V DC |
| Belastning min | 10 kΩ |
| Udgangsspænding i udkoblet tilstand | maks. 1 V |
| Udgangsstrøm i udkoblet tilstand | maks. 300 µA |
| Mærkebelastning induktiv | maks. 12 VA (1,2 H, 48 Ω, ved mærkespænding) |
| Mærkebelastning lamper | maks. 12 W (Ved mærkespænding) |
| Mærkebelastning ohmsk | maks. 12 W (48 Ω, ved mærkespænding) |
| Koblingshyppighed | maks. 10000 pr. sekund (ved ohmsk mærkebelastning) |
| maks. 1 pr. sekund (ved induktiv mærkebelastning) | |
| maks. 16 pr. sekund (ved lampemærkelast) | |
| Modspændingsfasthed mod korte impulser | betinget modspændingsfast op til 0,5 A i 1 s |
| Adfærd ved overbelastning | Frakobling med automatisk genstart |
| Adfærd ved induktiv overbelastning | Udgang kan blive ødelagt |
| Signalforsinkelse | maks. 100 µs (ved indkobling) |
| maks. 100 µs (ved udkobling, ved ohmsk mærkebelastning) | |
| Overstrømsfrakobling | fra 0,7 A |
| Udgangsstrøm ved massebrud i udkoblet tilstand | < 1 mA |
| Produkttype | I/O-komponenter |
| Produktfamilie | Axioline F |
| Konstruktion | blokmodulær |
| Indbygningsmåde | vilkårlig (ingen temperatur-derating) |
| Leveringsomfang | inkl. basemodul og Axioline F stik |
| Isoleringsegenskaber | |
| Overspændingskategori | II (IEC 60664-1, EN 60664-1) |
| Forureningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maks. tabseffekt ved mærkebetingelse | 2,4 W |
| Potentialer: Forsyning af Axioline F-lokalbus (UBus) | |
| Forsyningsspænding | 5 V DC (over basemodul) |
| Strømforbrug | maks. 120 mA (til HW 02) |
| maks. 60 mA (fra HW 03) | |
| Potentialer: Forsyning til digitale udgangsmoduler (UO) | |
| Forsyningsspænding | 24 V DC |
| Forsyningsspændingsområde | 19,2 V DC ... 30 V DC (inklusive alle tolerancer, inklusive bølgeform) |
| Strømforbrug | maks. 16 A (Ekstern afsikring; hvis total strøm overstiger 8 A, skal forsyningen tilsluttes parallelt over begge tilslutningspunkter ved tilslutningsstikket!) |
| Beskyttelseskobling | Overspændingsbeskyttelse; elektronisk (35 V, 0,5 s) |
| Fejltilslutningsbeskyttelse; parallel diode; med ekstern sikring 5 A (kun til idriftsættelsen) | |
| Galvanisk adskillelse/isolering af spændingsområder | |
| Prøvespænding: 5V-forsyning af lokalbussen (UBus) / 24V-forsyning (periferi) | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 5V-forsyning af lokalbussen (UBus) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 24 V-forsyning (periferi) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Tilslutningsteknik | |
| Betegnelse tilslutning | Axioline F-stik |
| Bemærkning om tilslutningstype | Vær opmærksom på angivelserne vedr. ledertværsnit i brugerhåndbogen "Axioline F: System og installation". |
| Ledningstilslutning | |
| Tilslutningstype | Push-in-tilslutning |
| Ledertværsnit stiv | 0,2 mm² ... 1,5 mm² |
| Ledertværsnit fleksibelt | 0,2 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 24 ... 16 |
| Afisoleringslængde | 8 mm |
| Axioline F-stik | |
| Tilslutningstype | Push-in-tilslutning |
| Bemærkning om tilslutningstype | Vær opmærksom på angivelserne vedr. ledertværsnit i brugerhåndbogen "Axioline F: System og installation". |
| Ledertværsnit stiv | 0,2 mm² ... 1,5 mm² |
| Ledertværsnit fleksibelt | 0,2 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 24 ... 16 |
| Afisoleringslængde | 8 mm |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C |
| Kapslingsklasse | IP20 |
| Lufttryk (drift) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Lufttryk (lagring/transport) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Relativ luftfugtighed (drift) | 5 % ... 95 % (ingen kondensering) |
| Omgivelsestemperatur (lagring/transport) | 5 % ... 95 % (ingen kondensering) |
| Kapslingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Bæreskinnemontering |
| Indbygningsmåde | vilkårlig (ingen temperatur-derating) |
LR
Godkendelses-ID: LR2480202TA-02PRS
Godkendelses-ID: TE/1020/880590/21BSH
Godkendelses-ID: 840RINA
Godkendelses-ID: ELE008423XGABS
Godkendelses-ID: 20-2059154-PDAcULus Listed
Godkendelses-ID: E238705cULus Listed
Godkendelses-ID: E238705
Dine fordele
64 digitale udgange
24 V DC, 500 mA

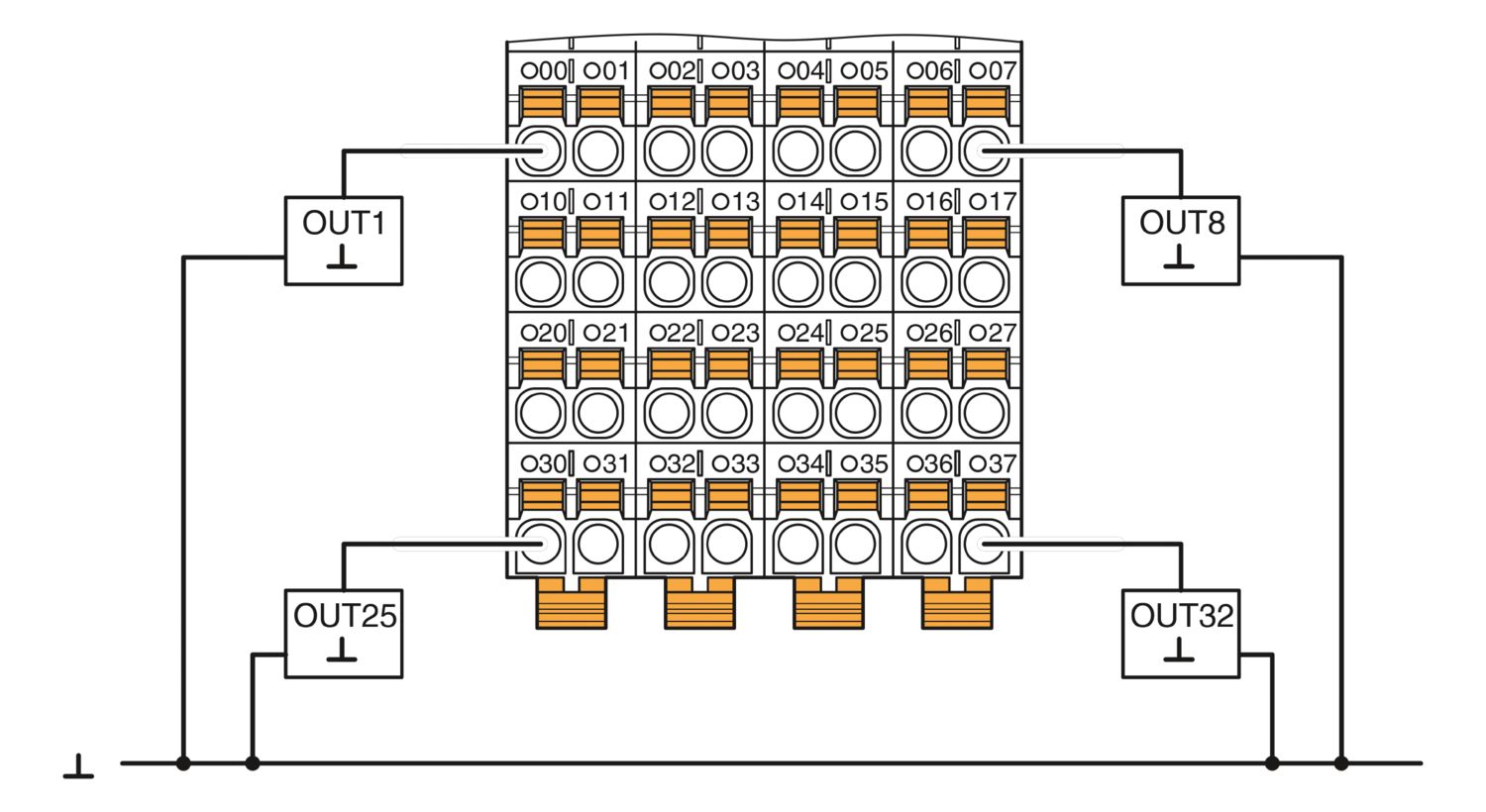

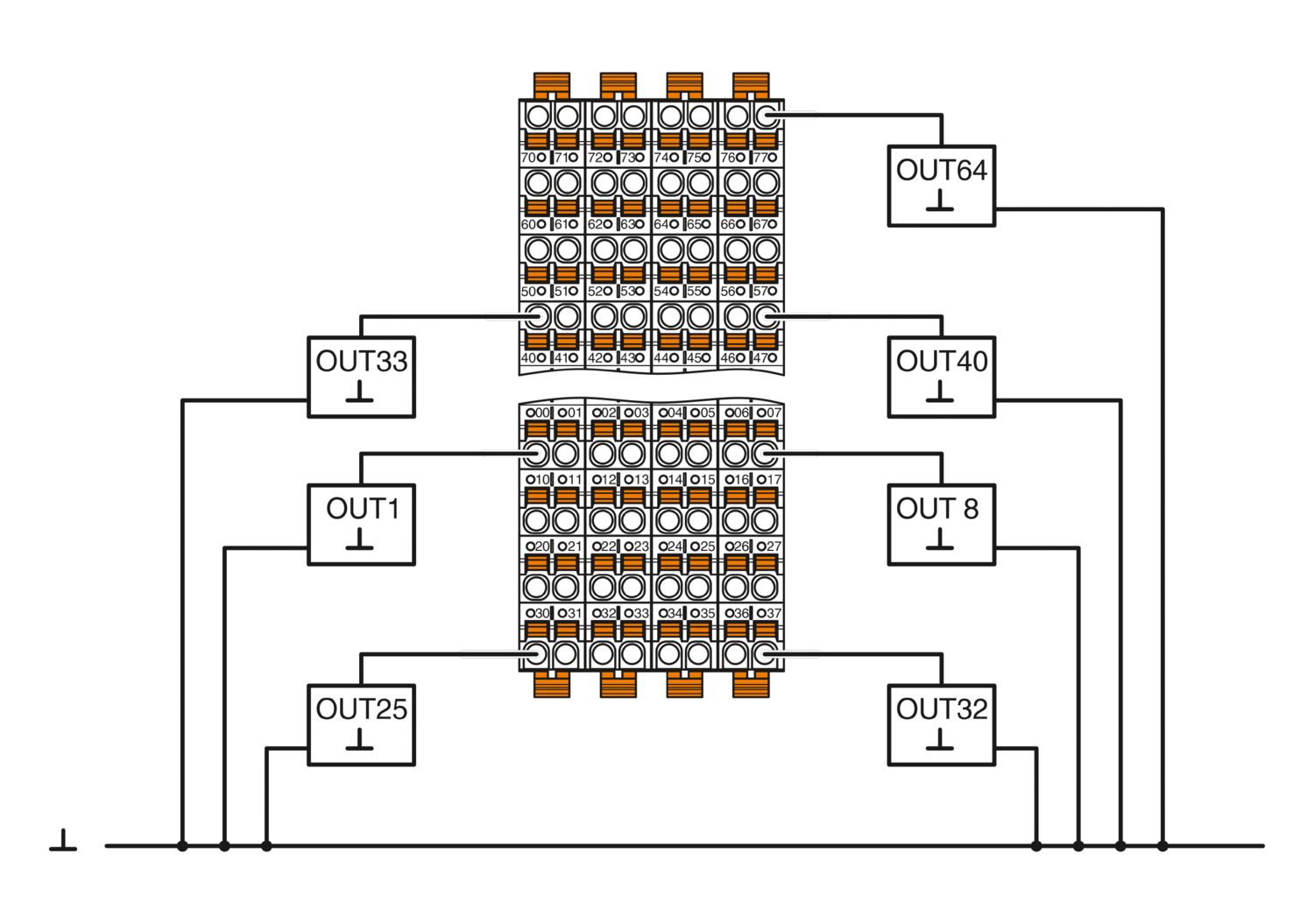

Tilslutning af aktuatorer i 1-lederteknik
Minimal opdateringstid < 100 µs
Gemt modultypeskilt
