HC-B 24-TMS-100/O1STM32S-EMVLC
-
Hus
1605726

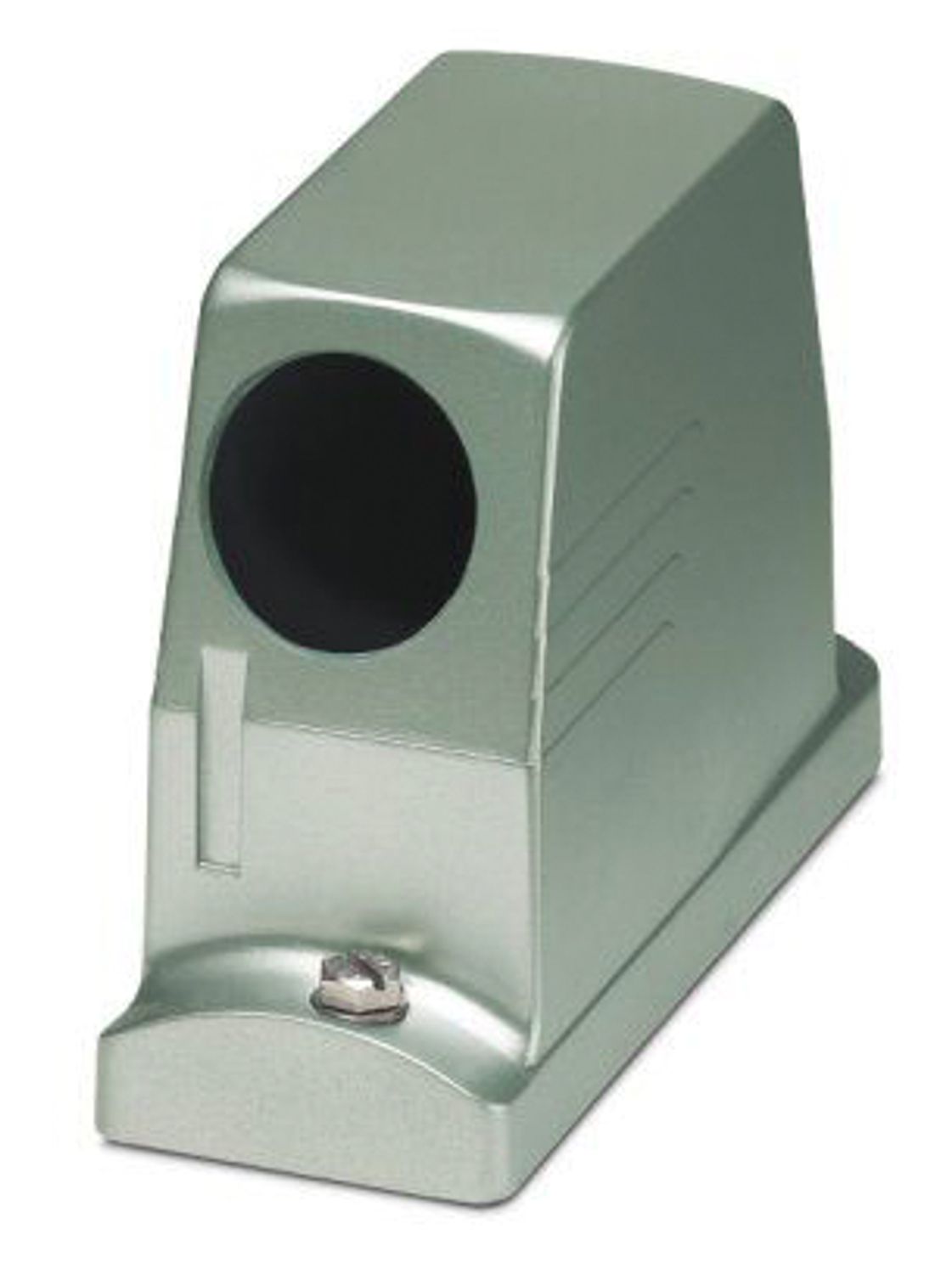

HEAVYCON ADVANCE EMV, ubehandlet stikhus B24, med skrueaflåsning, højde: 100 mm, med gevind 1 x M32, kabelafgang i siden
Produktdetaljer
| Generelt | Montageflange HC-B-AF 1686533 |
| Produkttype | Hus med skrueaflåsning |
| Hustype | Stikhuse |
| Konstruktion | B24 |
| Forskruningstype | med M32-gevind |
| Fastgørelsesskruer | M6 |
| Kabelafgang | fra siden |
| Tilspændingsmoment | 3 Nm (Låseskrue) |
| Målskitse |
|
| Bredde | 57 mm |
| Højde | 100 mm |
| Længde | 105 mm |
| Materiale pakning | NBR, ledende |
| Materiale hus | Trykstøbt aluminium |
| Materiale låsebøjle | Rustfrit stål |
| Omgivelser | |
| Kapslingsklasse | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Kapslingsklasse (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| NEMA 250 | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C |
| Mekaniske data | |
| Forskruningstype | med M32-gevind |
| Monteringsvejledning | For at opretholde beskyttelseslederkontaktens funktion også ved skrå indstikning skal begge montageflanger have tilstrækkelig elektrisk kontakt med metalmontagevæggen. |
| For at opnå en optimal skærmvirkning skal en isolerende pulverlakering i området omkring profilpakningen på styretavlens væg fjernes. Tilspændingsmoment for låseskrue: 3 Nm. | |
| Fastgørelsesskruer | M6 |
