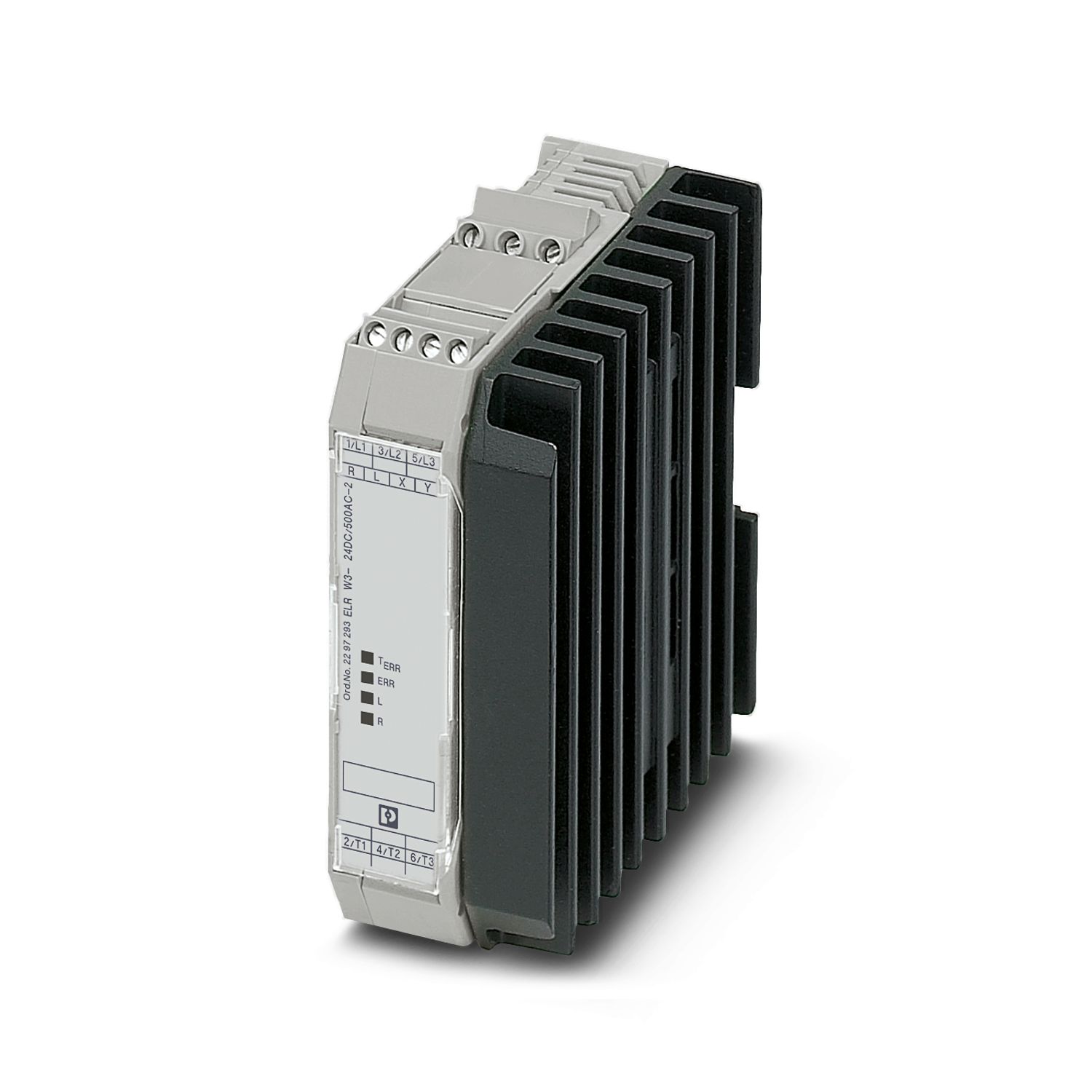

ELR W3- 24DC/500AC- 2 - Halvledervendelastrelæ

2297293

3-faset halvleder-vendelastrelæ med 24 V DC-indgang, 2 A udgangsstrøm, nulspændingskobler, valgfrit med termosikring

Produktdetaljer

Produkttype	Halvlederkontaktor
Driftstype	100 % ED

Antal faser	3
Koblingsfrekvens	maks. 5 Hz
Prøvespænding (Indgang/udgang)	5 kV_eff (50 Hz, 60 s)
Koblingsfrekvens	maks. 5 Hz
Vendefrekvens	≤ 10 Hz
Isoleringsegenskaber
Mærkeisolationsspænding	500 V
Mærkeimpulsholdespænding	6 kV
Overspændingskategori	III
Forureningsgrad	2
Isoleringsegenskaber mellem kontrolindgangsspænding og hovedstrømkreds	Basisisolering

Styre
Betegnelse indgang	Styringsindgang højre / venstre
Driftsspænding U_C	24 V DC
Aktiveringsspændingsområde	19,2 V DC ... 30 V DC
Spændingsområde i henhold til U_C	0,8 ... 1,25
	0,8 ... 1,25
Driftsstrøm I_C	12,7 mA
Koblingsniveau	9,6 V ("0"-signal)
	19,2 V ("1"-signal)
Beskyttelseskobling	Fejltilslutningsbeskyttelse; Suppressordiode
	Overspændingsbeskyttelse
Fejlvisning	Rød LED
Statusvisning	LED (gul)

AC-udgang
Driftsspænding U_e	500 V AC
Driftspændingsområde	48 V AC ... 575 V AC
Driftsstrøm ved AC-51	2 A
Driftsstrøm ved AC-53a	2 A
Spidsspærrespænding	1200 V
Netfrekvens	40 Hz ... 100 Hz
Område for belastningsstrøm	100 mA ... 2 A (se derating)
Lækstrøm	6 mA
Restspænding	< 1,5 V
Stødstrøm	200 A (t = 10 ms)
Grænsebelastningsintegral	250 A²s
Beskyttelseskobling	RCV-kobling
Overspændingsbegrænsning	> 575 V AC

Styrekreds
Tilslutningstype	Skruetilslutning
Afisoleringslængde	8 mm
Skruestørrelse	M3
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 14
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.
Belastningskreds
Tilslutningstype	Skruetilslutning
Afisoleringslængde	8 mm
Skruestørrelse	M3
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 14
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.

Statusvisning	LED (gul)
Fejlvisning	Rød LED

Bredde	40 mm
Højde	99 mm
Dybde	114,5 mm

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-25 °C ... 70 °C
Omgivelsestemperatur (lagring/transport)	-25 °C ... 70 °C

UKCA
Certifikat	UKCA-konform
UL-godkendelse
Certifikat	NMFT.E323771
UL-data
SCCR	5 kA (20 A RK5 (standard fault) fuse)

Normer / bestemmelser
Standarder	DIN EN 50178
	EN 60947

Monteringstype	Bæreskinnemontering
Monteringsvejledning	kan monteres med afstand = 20 mm
Indbygningsmåde	lodret (bæreskinne vandret)

Varedata

Varenummer	2297293
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DK6841
Produktnøgle	DK6841
Katalogside	Side 40 (C-5-2019)
GTIN	4046356175654
Vægt pr. stk. (inkl. indpakning)	425,89 g
Vægt pr. stk. (ekskl. indpakning)	419,8 g
Toldtarifnummer	85364900
Oprindelsesland	DE

Klassifikationer

Godkendelser

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordele

Termosikring valgfri

Stabile og korte koblingstider

Lydløs og slidfri kobling

Lang levetid

Integreret beskyttelseskobling

Integreret aflåsnings- og belastningsfortrådning

Høj koblingsfrekvens

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	e4962307-e1be-4652-9465-02ec85beb2b6
