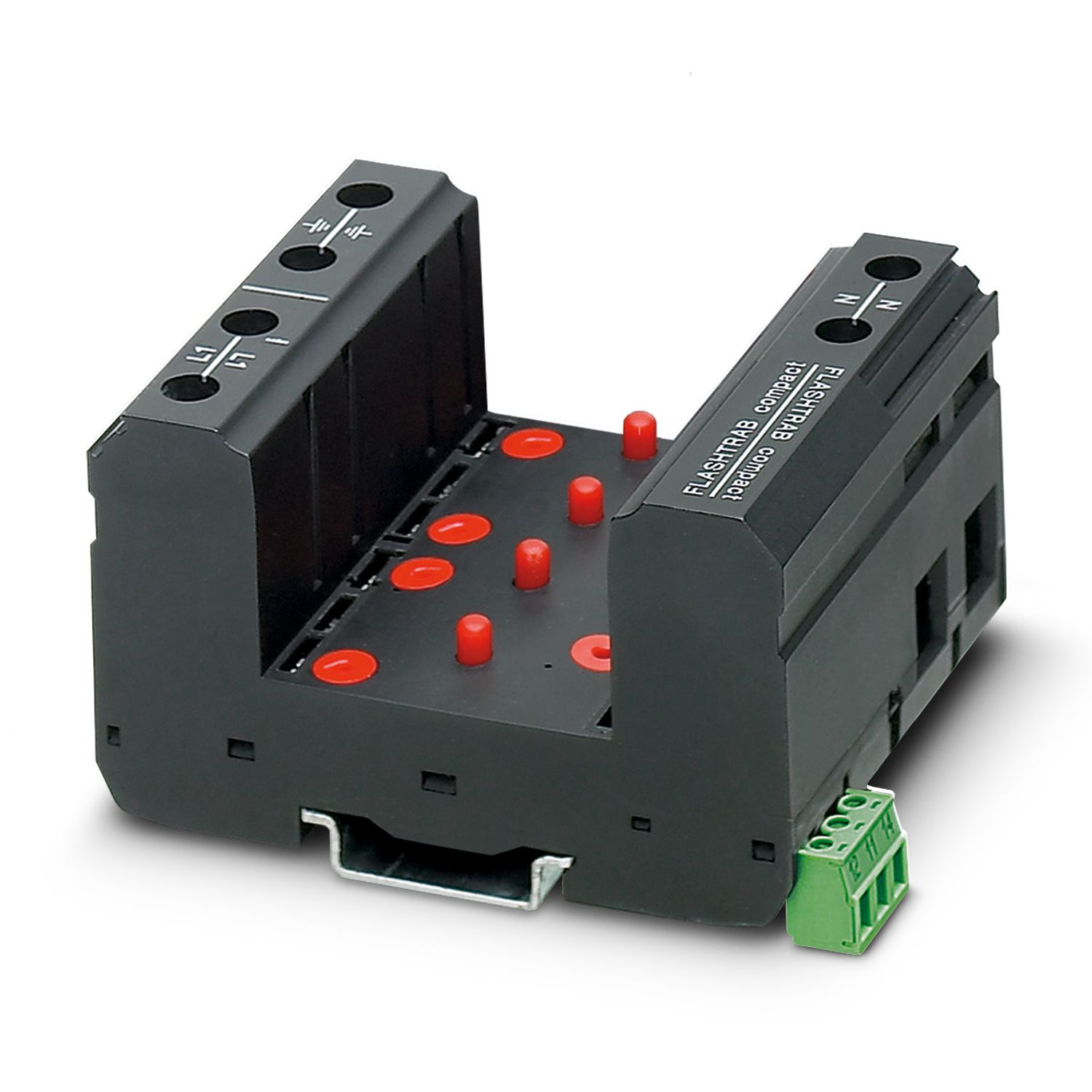

FLT-CP-1S-BE
-
Grunddel
2805415
Basiselement til type 1+2 aflederkombinationer fra produktserien FLASHTRAB compact. Udgave til 1-fasede strømforsyninger med separat ledningsføring af N og PE.
Produktdetaljer
| Produkttype | Grunddel |
| IEC testklasse | I + II |
| T1 + T2 | |
| Melding overspændingsbeskyttelse defekt | Fjernmeldekontakt |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 2 |
| Mærkefrekvens fN | 50 Hz (60 Hz) |
| Mærkespænding UN | 240 V AC |
| Visning/fjernmelding | |
| Betegnelse tilslutning | Defektfjernmeldekontakt |
| Koblingsfunktion | Skiftekontakt |
| Driftsspænding | 12 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Driftstrøm | 10 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Tilslutningstype | Skrueklemmer |
| Skruestørrelse | M5 |
| Tilspændingsmoment | 4,5 Nm |
| Afisoleringslængde | 18 mm |
| Ledertværsnit fleksibelt | 2,5 mm² ... 25 mm² |
| Ledertværsnit stiv | 2,5 mm² ... 35 mm² |
| Ledertværsnit AWG | 13 ... 2 |
| Defektfjernmeldekontakt | |
| Tilslutningstype | Stik-/skruetilslutning via COMBICON |
| Skruestørrelse | M2 |
| Tilspændingsmoment | 0,25 Nm |
| Afisoleringslængde | 7 mm |
| Ledertværsnit fleksibelt | 0,14 mm² ... 1,5 mm² |
| Ledertværsnit stiv | 0,14 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 28 ... 16 |
| Brændbarhedsklasse efter UL 94 | V - 0 |
| CTI-værdi for materialet | 600 |
| Isolationsmaterialer | PBT |
| Materialegruppe | I |
| Materiale hus | PBT |
| Funktionsretning | 1L-N/PE |
| Mærkefrekvens fN | 50 Hz (60 Hz) |
| Højeste konstantspænding UC (L-N) | 350 V AC |
| Højeste konstantspænding UC (N-PE) | 350 V AC |
| Belastningsstrøm IL | 125 A (< 55 °C) |
| Kortslutningssikkerhed ISCCR | 25 kA |
| Maksimal forsikring ved V-gennemgangsfortrådning | 125 A (gG) |
| Maksimal forsikring ved stikledningsfortrådning | 315 A (gG) |
| Omgivelser | |
| Kapslingsklasse | IP20 (Kun ved anvendelse af alle tilslutningspunkter) |
| Omgivelsestemperatur (drift) | -40 °C ... -80 °C |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 80 °C |
| Højde | ≤ 2000 m (asml) |
| Relativ luftfugtighed (drift) | 5 % ... 95 % |
| Chok (drift) | 25g |
| Vibration (drift) | 5g (10 Hz ... 500 Hz) |
| UL-specifikationer | |
| Maksimal vedvarende spænding MCOV (L-N) | 264 V AC |
| Maks. vedvarende spænding MCOV (N-G) | 264 V AC |
| Nominel frekvens | 50/60 Hz |
| UL visning/fjernmelding | |
| Driftsspænding | 125 V AC |
| Driftstrøm AC | 1,5 A AC |
| UL-tilslutningsdata | |
| Tilspændingsmoment | 40 lbf-in. |
| Ledertværsnit AWG | 12 ... 2 |
| Standarder | IEC 61643-11 |
| Bemærk | 2011 |
| Standarder | EN 61643-11 |
| Bemærk | 2012 |
| Monteringstype | Bæreskinne: 35 mm |
| Varenummer | 2805415 |
| Pakningsenhed | 1 Stk. |
| Minimum bestillingsmængde | 1 Stk. |
| Bemærk | Ordrebundet produktion (varer tages ikke retur) |
| Salgsnøgle | CL1211 |
| Produktnøgle | CL1211 |
| GTIN | 4046356434652 |
| Vægt pr. stk. (inkl. indpakning) | 348,4 g |
| Vægt pr. stk. (ekskl. indpakning) | 324 g |
| Toldtarifnummer | 85363030 |
| Oprindelsesland | DE |
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstof (CAS-No.) | Intet stof med en massefraktion på mere end 0,1% |
