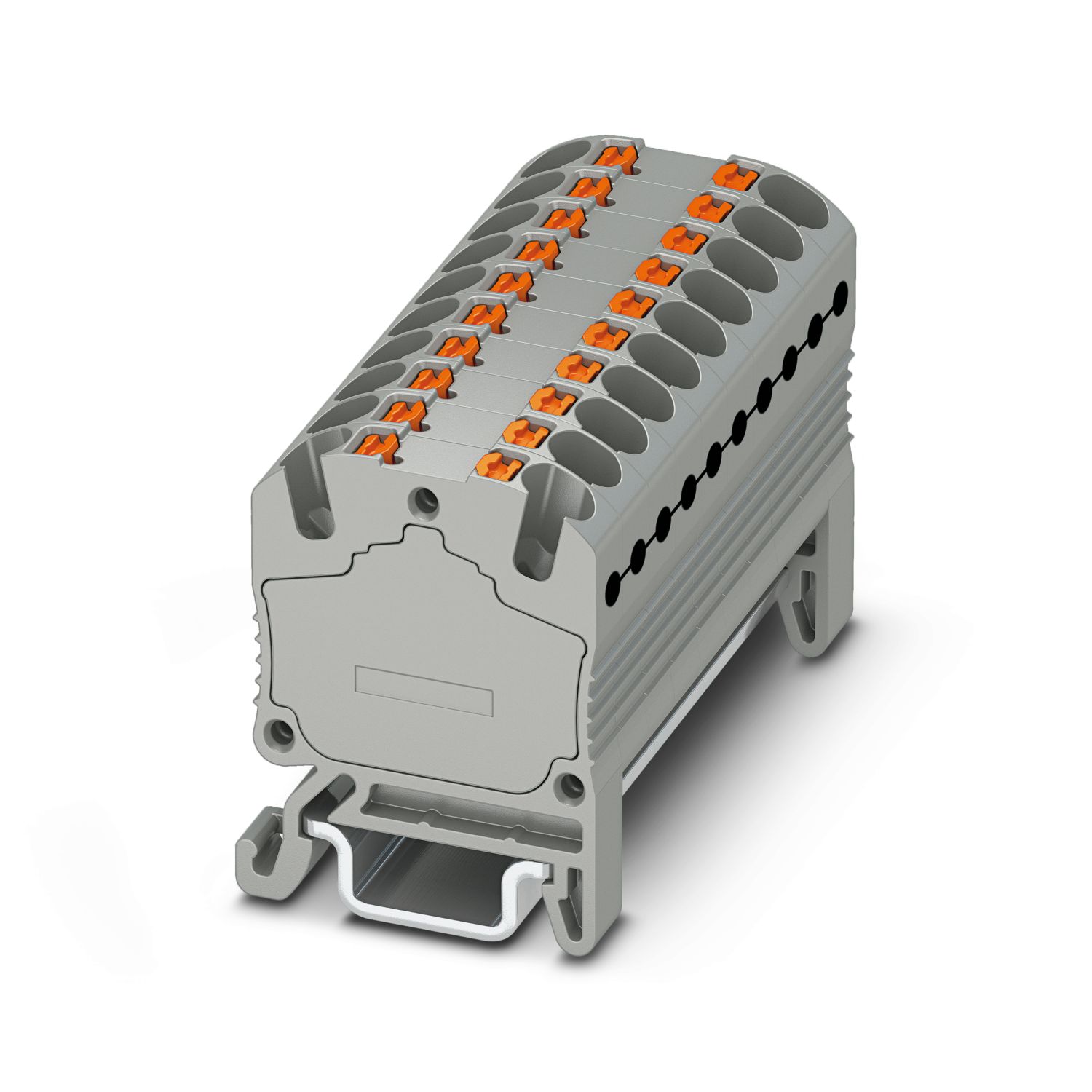

PTFIX 20X1,5-NS15A GY - Fordelerblok - 3002918

Bemærk

Bemærk til driften	blokkene kan brokobles indbyrdes over lederskakten, passende kortslutningsbroer, se tilbehør

Artikelegenskaber

Produkttype	Fordelerklemme
Antal tilslutninger	20
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Elektriske egenskaber

Mærkeimpulsholdespænding	6 kV

Tilslutningsdata

Antal tilslutninger pr. etage	20
Mærketværsnit	1,5 mm²
Dimensioneringstværsnit AWG	14
Afisoleringslængde	8 mm ... 10 mm
Prøvedorn	A1 / B1
Tilslutning iht. standard	IEC 60947-7-1
Ledertværsnit stiv	0,14 mm² ... 1,5 mm²
Ledertværsnit AWG	26 ... 16 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,14 mm² ... 1,5 mm²
Ledertværsnit fleksibelt [AWG]	26 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,25 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,25 mm² ... 1,5 mm²
Mærkestrøm	17,5 A
Maks. belastningsstrøm	17,5 A
Mærkespænding	500 V
Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	0,34 mm² ... 1,5 mm²
Ledertværsnit ufleksibelt [AWG]	24 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 1,5 mm²

Mål

Bredde	42 mm

Materialeangivelser

Farve	grå
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R26	HL 1 - HL 3
Varmeafgivelse kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Overflade brandbarhed NFPA 130 (ASTM E 162)	bestået
Specifik optisk røggastæthed NFPA 130 (ASTM E 662)	bestået
Røggastoksitet NFPA 130 (SMP 800C)	bestået

Elektriske tests

Stødspændingstest
Testspænding beregnet værdi	7,3 kV
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 1,5 mm²	0,18 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske egenskaber

Mekaniske data
Åben sidevæg	Nej

Mekaniske tests

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	NS 15
Testkraft beregnet værdi	5 N
Resultat	Test bestået
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestået

Miljø- og levetidsbetingelser

Ældning
Temperaturcykluser	192
Resultat	Test bestået
Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Svingninger/bredbåndsstøj
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Levetidstest kategori 2, ved drejestellet
Frekvens	f₁ = 5 Hz til f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Acceleration	3,12g
Testvarighed pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestået
Chokudøvelse
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Chokform	Halvsinus
Acceleration	30g
Chokvarighed	18 ms
Antal chok pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestået

Normer, standarder og bestemmelser

Tilslutning iht. standard	IEC 60947-7-1

Montage

Varenummer	3002918
Pakningsenhed	20 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	BE2269
Produktnøgle	BE2269
GTIN	4055626433318
Vægt pr. stk. (inkl. indpakning)	17,405 g
Vægt pr. stk. (ekskl. indpakning)	9,99 g
Toldtarifnummer	85369010
Oprindelsesland	PL

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
