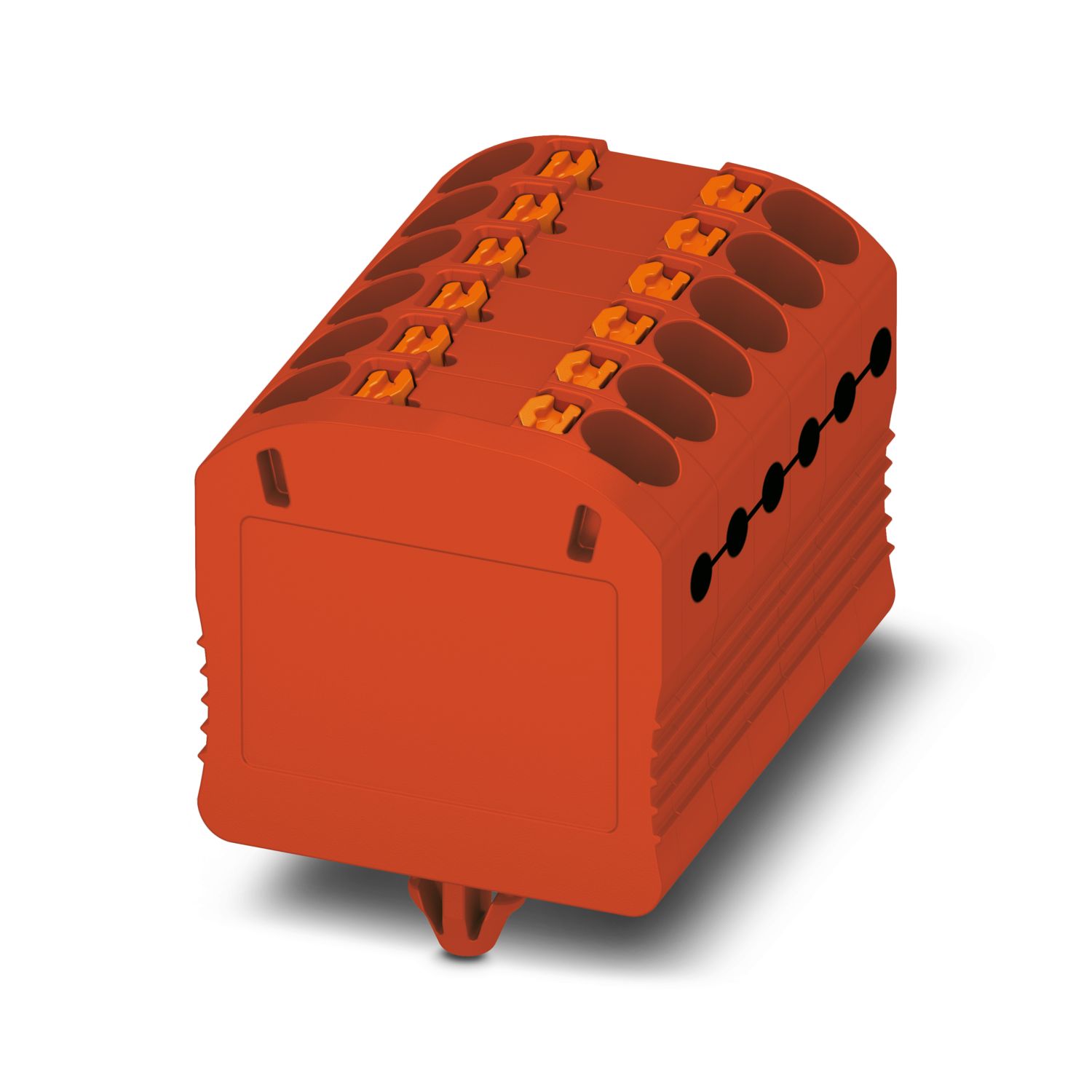

PTFIX 12X1,5-RZ RD - Fordelerblok - 3003083

Bemærk

Bemærk til driften	blokkene kan brokobles indbyrdes over lederskakten, passende kortslutningsbroer, se tilbehør

Artikelegenskaber

Antal tilslutninger	12
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Elektriske egenskaber

Mærkeimpulsholdespænding	6 kV

Tilslutningsdata

Antal tilslutninger pr. etage	12
Mærketværsnit	1,5 mm²
Dimensioneringstværsnit AWG	14
Tilslutningstype	Push-in-tilslutning
Afisoleringslængde	8 mm ... 10 mm
Prøvedorn	A1 / B1
Tilslutning iht. standard	IEC 60998-2-2
Ledertværsnit stiv	0,14 mm² ... 1,5 mm²
Ledertværsnit AWG	26 ... 16 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,14 mm² ... 1,5 mm²
Ledertværsnit fleksibelt [AWG]	26 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,25 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,25 mm² ... 1,5 mm²
Mærkestrøm	17,5 A
Maks. belastningsstrøm	17,5 A
Mærkespænding	500 V
Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	0,34 mm² ... 1,5 mm²
Ledertværsnit ufleksibelt [AWG]	24 ... 16 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 1,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 1,5 mm²

Mål

Bredde	27,3 mm
Højde	22,1 mm
Borehulsafstand	20,9 mm
Printkorthul	3,5 mm
Pladetykkelse	0,6 mm ... 1,5 mm

Materialeangivelser

Farve	rød
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Temperaturindeks isolationsmateriale (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	125 °C

Elektriske tests

Stødspændingstest
Testspænding beregnet værdi	7,3 kV
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 1,5 mm²	0,18 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske egenskaber

Mekaniske data
Åben sidevæg	Nej
Tekniske data
Borehulsafstand	20,9 mm

Mekaniske tests

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	Ledende montageplade
Testkraft beregnet værdi	1 N
Resultat	Test bestået
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestået

Miljø- og levetidsbetingelser

Ældning
Temperaturcykluser	192
Resultat	Test bestået
Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Svingninger/bredbåndsstøj
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Levetidstest kategori 2, ved drejestellet
Frekvens	f₁ = 5 Hz til f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Acceleration	3,12g
Testvarighed pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestået
Chokudøvelse
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Chokform	Halvsinus
Acceleration	30g
Chokvarighed	18 ms
Antal chok pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestået

Normer, standarder og bestemmelser

Tilslutning iht. standard	IEC 60998-2-2

Montage

Varenummer	3003083
Pakningsenhed	20 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	BE2269
Produktnøgle	BE2269
GTIN	4055626434827
Vægt pr. stk. (inkl. indpakning)	9,99 g
Vægt pr. stk. (ekskl. indpakning)	9,99 g
Toldtarifnummer	85369010
Oprindelsesland	PL

China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
