ME MAX 45 LC 3-3 OG
-
Elektronikhus
1322775

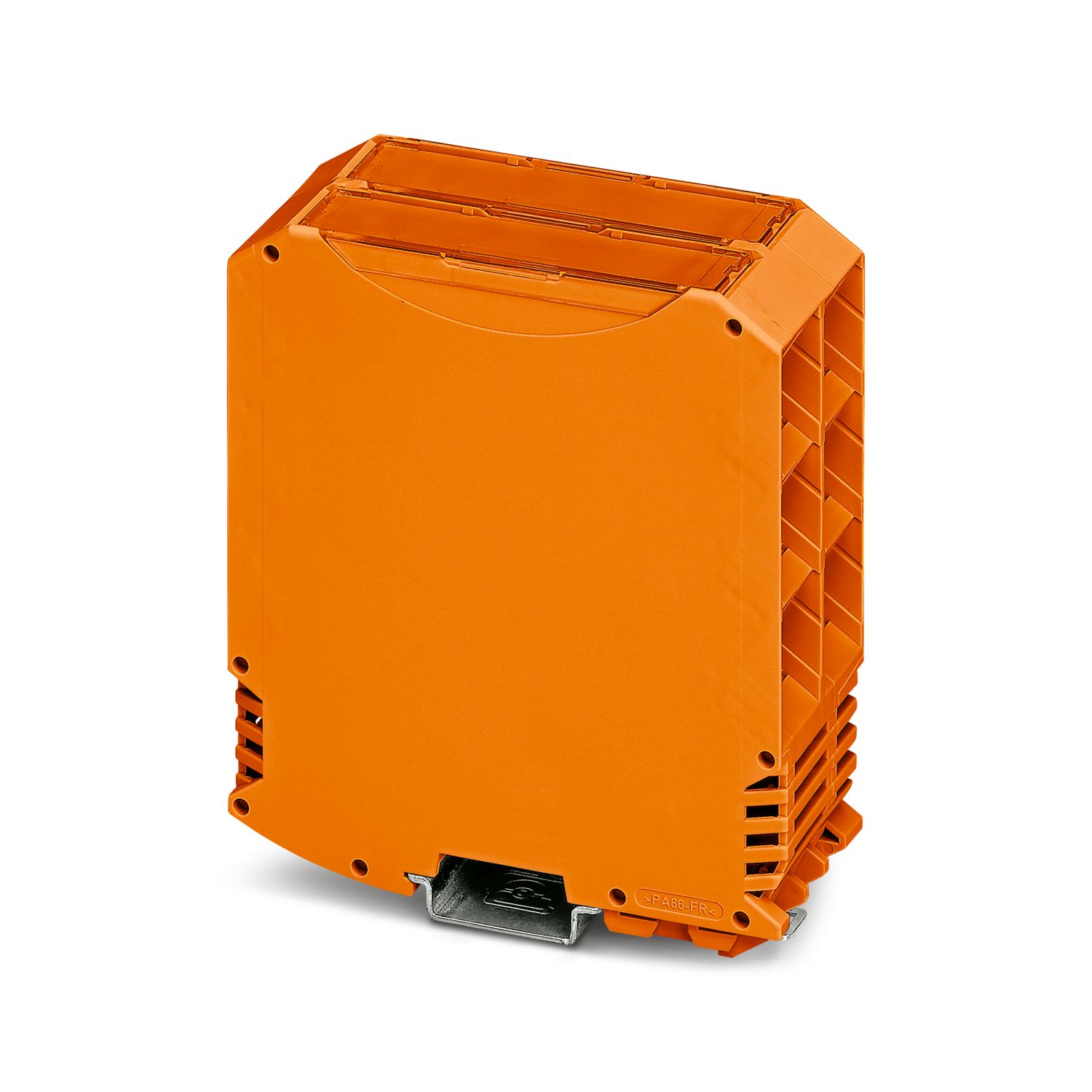

Indbygningshus til bæreskinne, Komplet hus med metallåsefod, høj konstruktion, med ventilationsslidser, bredde: 45,2 mm, højde: 99 mm, dybde: 113,65 mm, farve: lysegrå (svarende til RAL 7035), broforbindelse: DIN-skinne busforbinder (valgfri), poltal tværforbindelser: 5
Produktdetaljer
| Monteringsvejledning | Bemærk brugerhenvisningen i downloadområdet. |
| Anbefaling | Materiale kontaktpads til busstik galvanisk guld (hårdguld) |
| Produkttype | Komplet hus |
| Hustype | Indbygningshus til bæreskinne |
| Husserie | ME-MAX |
| Produktfamilie | ME MAX.. 3-3 |
| Konstruktion | Indbygningshusunderdel med ventilationsslidser, nødvendigt til komplet afdækning af modulet |
| Maks. poltal | 60 (deling: 3,5 mm) |
| 48 (deling: 5 mm) | |
| 36 (deling: 7,25 mm/7,5 mm) | |
| Antal rækker | 3 |
| 3 | |
| Antal (Tilslutningsåbninger) | 6 |
| Konstruktion | Komplet hus med metallåsefod, høj konstruktion |
| Ventilationsåbning forefindesr | ja |
| Målskitse |
|
| Bredde | 45,2 mm |
| Højde | 99 mm |
| Dybde | 113,65 mm |
| Dybde fra overkant bæreskinne | 107 mm |
| Printkortdesign | |
| Printkorttykkelse | 1,4 mm ... 1,8 mm |
| Farve (Hus) | lysegrå (RAL 7035) |
| Brændbarhedsklasse efter UL 94 | V0 |
| CTI efter IEC 60112 | 600 |
| Materiale hus | PA |
| Overfladebeskaffenhed | ubehandlet |
| Tabseffekt enkelthus ved 20 °C | |
| Omgivelsestemperatur | 20 °C |
| Reduktionsfaktor | 1 |
| Monteringsposition | lodret |
| Tabseffekt | 8,2 W |
| Tabseffekt enkelthus ved 30 °C | |
| Omgivelsestemperatur | 30 °C |
| Reduktionsfaktor | 0,91 |
| Monteringsposition | lodret |
| Tabseffekt | 7,45 W |
| Tabseffekt enkelthus ved 40 °C | |
| Omgivelsestemperatur | 40 °C |
| Reduktionsfaktor | 0,81 |
| Monteringsposition | lodret |
| Tabseffekt | 6,65 W |
| Tabseffekt enkelthus ved 50 °C | |
| Omgivelsestemperatur | 50 °C |
| Reduktionsfaktor | 0,7 |
| Monteringsposition | lodret |
| Tabseffekt | 5,75 W |
| Tabseffekt enkelthus ved 60 °C | |
| Omgivelsestemperatur | 60 °C |
| Reduktionsfaktor | 0,57 |
| Monteringsposition | lodret |
| Tabseffekt | 4,65 W |
| Tabseffekt enkelthus ved 70 °C | |
| Omgivelsestemperatur | 70 °C |
| Reduktionsfaktor | 0,49 |
| Monteringsposition | lodret |
| Tabseffekt | 4 W |
| Vibrationstest | |
| Testspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighed | 1 oktav/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Acceleration | 2g (58,1 Hz ... 150 Hz) |
| Testvarighed pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Glødetrådstest | |
| Testspecifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Indvirkningstid | 30 s |
| Mekanisk styrke/faldtromle | |
| Testspecifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Faldhøjde | 50 cm |
| Frekvens | 10 |
| Chokudøvelse | |
| Testspecifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Chokform | Halvsinus |
| Acceleration | 15g |
| Chokvarighed | 11 ms |
| Antal chok pr. retning | 3 |
| Testretninger | X-, Y- og Z-akse (pos. og neg.) |
| Kapslingsklasse (IP-kode) | |
| Testspecifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Omgivelser | |
| Maks. IP-kode, der skal nås | IP20 |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (Afhænfgigt af tabseffekt) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Omgivelsestemperatur (montage) | -5 °C ... 100 °C |
| Relativ luftfugtighed (lagring/transport) | 80 % |
| Antal printkortholdere | 2 |
| Typen af printkortfastgørelse | Låseanordning |
| Printkorttykkelse | 1,4 mm ... 1,8 mm |
| Monteringstype | Bæreskinnemontering |
| Emballering | pakket i æske |
| Type ompakning | Karton |
