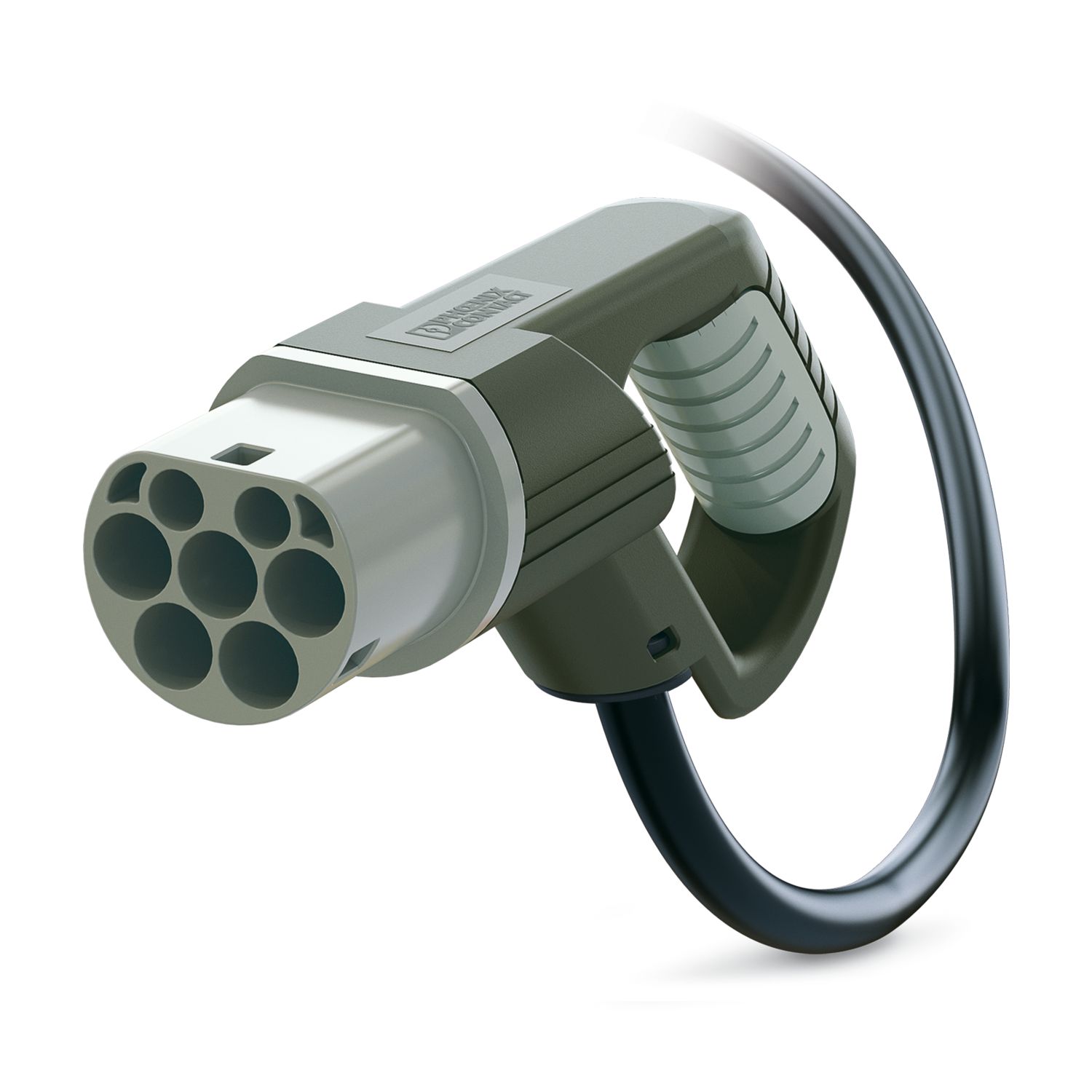

EV-T2M3P-3AC32A-15M6,0ESBK00 - AC-ladekabler - 1621803

Bemærk

Generelt	VIGTIGT: Kabelmanagement evt. nødvendigt.
Generelt	Nogle steder er kabelmanagement nødvendig, hvis kabellængden overstiger 5,0 m (Schweiz) eller 7,5 m (USA) (IEC 61851-1).

Artikelegenskaber

Produkttype	AC-ladekabler
Produktfamilie	CHARX connect
Anvendelse	AC-ladeledning med infrastruktur-ladestik, åben ledningsende, med beskyttelseskappe
Ladestandard	Type 2
Lademodus	Mode 3

Elektriske egenskaber

Ladeeffekt og -strøm (AC-opladning (3-faset))
Type af ladestrøm	AC 3-faset
Ladestrøm	32 A AC (3-faset)
Ladeeffekt	26,6 kW (3-faset)
Isolationsmærkespænding	480 V

Kabel/ledning

Ledningslængde	15 m
Ledningsstandarder/-bestemmelser	prEN 50620/DIN EN 50620
Ledningscertificeringer	VDE
Ledningsvægt	maks. 505,00 kg/km
Kabeltype	Klasse 5
Ledningstype	lige
Ledningsopbygning	5 x 6,0 mm² + 1 x 0,5 mm²
Udvendig kabeldiameter	17,00 mm ±0,4 mm
Materiale yderkappe	TPE-U
Afisoleringslængde for udvendig isolation	45 mm ±10 mm
Afisoleringslængde	45 mm ±10 mm
Ledningsmodstand	≤ 0,0033 Ω/m (relateret til en strømledning, ved omgivelsestemperatur på 20 °C)
Bøjningsradius	min. 127,5 mm (7,5x diameter)
Ledningslængde	15 m
Afisoleringslængde	45 mm ±10 mm
Udvendig kabeldiameter	17,00 mm ±0,4 mm
Kabeltype	Klasse 5
Ledningscertificeringer	VDE
Ledningsstandarder/-bestemmelser	prEN 50620/DIN EN 50620
Ledningsmodstand	≤ 0,0033 Ω/m (relateret til en strømledning, ved omgivelsestemperatur på 20 °C)

Normer, standarder og bestemmelser

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ikke relevant (intet elektrisk og elektronisk udstyr)
China RoHS
Environment friendly use period (EFUP)	EFUP-10 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%

EV-T2M3P-3AC32A-15M6,0ESBK00 - AC-ladekabler

1621803

Standarder
Standarder	IEC 62196-2
