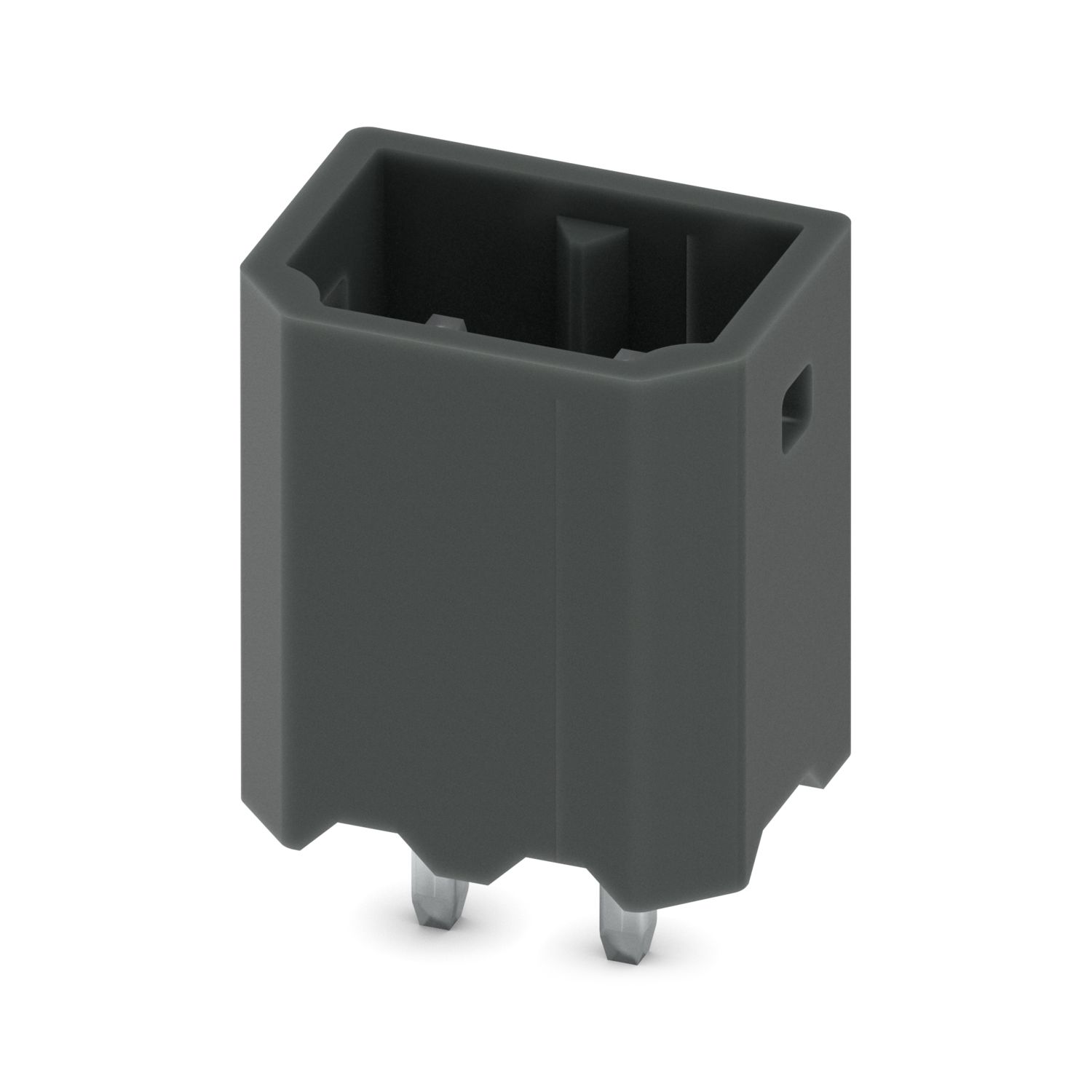

Zásuvka konektoru desky plošných spojů, jmenovitý průřez: 0,5 mm2, barva: černá, jmenovitý proud: 6 A, jmenovité napětí (III/2): 160 V, povrch kontaktů: Sn, typ kontaktu: Trn, počet potenciálů: 2, počet řad: 1, počet pólů: 2, počet přípojek: 2, řada výrobků: PTSM 0,5/..-HV-THR, rozteč: 2,5 mm, montáž: Pájení THR / vlnové pájení, pin-layout: Lineární pinning, délka pinu [P]: 2 mm, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: COMBICON PTSM, Orientace tvaru konektoru: Standardní, zajištění: bez, způsob upevnění: bez, způsob balení: Pás se šířkou 32 mm
| Typ produktu | Zásuvka konektoru desky plošných spojů |
| Produktová řada | PTSM 0,5/..-HV-THR |
| Produktová řada | COMBICON Connectors XS |
| Provedení | Vhodný elektronický prvek Through Hole Reflow |
| Počet pólů | 2 |
| Rozteč | 2,5 mm |
| Počet přípojek | 2 |
| Počet řad | 1 |
| Počet potenciálů | 2 |
| Pojistná příruba | bez |
| Uspořádání kolíků | Lineární pinning |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 6 A |
| Jmenovité napětí UN | 160 V |
| Vnitřní odpor | 3 mΩ |
| Jmenovité napětí (III/3) | 50 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| Jmenovité napětí (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| Jmenovité napětí (II/2) | 160 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| Způsob montáže | Pájení THR / vlnové pájení |
| Uspořádání kolíků | Lineární pinning |
| Pokyny pro zpracování | |
| Proces | Pájení reflow/vlnové pájení |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| pájecí cykly v reflow | 3 |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | LCP |
| skupina izolačního materiálu | IIIa |
| CTI dle IEC 60112 | 175 |
| Třída hořlavosti podle UL 94 | V0 |
| Výkres v měřítku |
|
| Rozteč | 2,5 mm |
| Šířka [w] | 6,7 mm |
| Výška [h] | 9,5 mm |
| Délka [l] | 5 mm |
| Konstrukční výška | 7,5 mm |
| Délka pájecího kolíku [P] | 2 mm |
| rozměry kolíku | 0,6 x 0,6 mm |
| Design desky plošných spojů | |
| Průměr vyvrtaného otvoru | 1,1 mm |
| Vizuální kontrola | |
| Specifikace zkoušky | DIN EN 60512-1-1:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Kontrola rozměrů | |
| Specifikace zkoušky | DIN EN 60512-1-2:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Odolnost nápisů | |
| Specifikace zkoušky | DIN EN 60068-2-70:1996-07 |
| Výsledek | Zkouška vykonána úspěšně |
| Polarizace a kódování | |
| Specifikace zkoušky | DIN EN 60512-13-5:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Držák kontaktu při použití | |
| Specifikace zkoušky | DIN EN 60512-15-1:2009-03 |
| Držák kontaktu při použití Požadavek >20 N |
Zkouška vykonána úspěšně |
| Zásuvné a tažné síly | |
| Výsledek | Zkouška vykonána úspěšně |
| Počet cyklů | 10 |
| Zásuvná síla na pól cca | 5 N |
| Tažná síla na pól cca | 4 N |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | DIN EN 60512-5-1:2003-01 |
| Kontrolovaný počet pólů | 8 |
| Izolační odpor | |
| Specifikace zkoušky | DIN EN 60512-3-1:2003-01 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| skupina izolačního materiálu | IIIa |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI ≥175 do <400 |
| Izolační pevnost (III/3) | 50 V |
| Jmenovité rázové napětí (III/3) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 1,9 mm |
| Izolační pevnost (III/2) | 160 V |
| Jmenovité rázové napětí (III/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 1,6 mm |
| Izolační pevnost (II/2) | 160 V |
| Jmenovité rázové napětí (II/2) | 2,5 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 1,5 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 1,6 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 5g (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Výdržné rázové napětí v nadmořské výšce | 2,95 kV |
| Průchozí odpor R1 | 3 mΩ |
| Průchozí odpor R2 | 4 mΩ |
| Počet připojení | 10 |
| Klimatická zkouška | |
| Specifikace zkoušky | DIN EN ISO 6988:1997-03 |
| Nebezpečí vzniku koroze | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus |
| Namáhání teplem | 100 °C/168 h |
| Výdržné střídavé napětí | 1,39 kV |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Výkres v měřítku |
|
| Způsob balení | Pás se šířkou 32 mm |
| Šířka pásu [W] | 32 mm |
| Vnější rozměr cívky [W2] | ≤ 38,4 mm |
| Průměr cívky [A] | ≤ 330 mm |
| Typ přebalení | Transparentní taška |
| ESD – Level | (D) odvádění elektrostatického náboje |
| Specifikace zkoušky | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 5 A | |||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 6 A | |||
