PSR-PC51-1NO-1NC-24DC-SP - Vazební relé - 2702523

Poznámky

Návod na použití
Návod na použití	Pouze pro průmyslové použití
Omezení užívání
Upozornění CCCex	Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně.

Vlastnosti výrobku

Typ produktu	Vazební relé
Produktová řada	PSRmini
aplikace	Bezpečné zapnutí
	Low Demand
	Ex
Ovládání	1kanálový a 2kanálový
typ relé	Elektromechanická relé
Izolační vlastnosti
Kategorie přepětí	III
Stupeň znečištění	2
Doby
Typická doba odezvy při U_s	typ. 100 ms (při ovládání přes A1-A2)
typická doba návratu	typ. 30 ms (při ovládání přes A1-A2)
Doba regenerace	1 s (při ovládání přes A1-A2)
	3 s (Pohotovostní doba diagnostiky po přiložení U_D)

Elektrické vlastnosti

Maximální ztrátový výkon při jmenovité podmínce	3,8 W (při U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Jmenovitý provozní režim	100 % ED
Izolační pevnost	250 V AC
Zatěžovací rázové napětí / izolace	Základní izolace 4 kV mezi všemi cestami proudu a pouzdrem
Zatěžovací rázové napětí / izolace		Bezpečné odpojení, zesílená izolace 6 kV od (A1/A2, 24V/0V, 21/22 a TP1/TP2/TP3) k povolovací cestě proudu (L, L´, LO, LO´, NI, NI´, N,N´)
Napájení
Název	A1/A2
Napájecí napětí jmenovitého řídicího proudového obvodu U_S	24 V DC -15 % / +10 %
Jmenovitý napájecí proud I_S	typ. 75 mA
Příkon na U_S	typ. 2 W (u U_S/U_D; On State)
Zapínací proud	max. 100 mA
Doba filtrování	2 ms (k A1-A2 při poklesech napětí u U_s)
		max. 2 ms (na A1-A2; nízká šířka testovacího pulzu)
		≥ 100 ms (na A1-A2; nízká rychlost testovacího pulzu)
		max. 17 ms (na A1-A2; vysoká šířka testovacího pulzu)
		≥ 800 ms (na A1-A2; vysoká rychlost testovacího pulzu)
Ochranné spínání	Přepěťová ochrana; Supressorová dioda 36 V
Ochranné spínání		Ochrana proti přepólování
Napájení
Název	24V/0V
Napájení diagnostiky U_D	24 V DC -20 % / +25 %
Vstupní proud u U_D	35 mA (při U_D = 24 V)
		45 mA (při U_D = 19 V)
		25 mA (při U_D = 30 V)
Zapínací proud u U_D	1,5 A (Δt < 10 µs)
Příkon na U_D	typ. 0,9 W (u U_D; Off State)
Ochranné spínání	Přepěťová ochrana; Supressorová dioda 33 V
Ochranné spínání		Ochrana proti přepólování

Vstupní data

Digitální: Zkušební body pro zkoušku odolnosti (T1, T2, T3)
Počet vstupů	3
Zapínací proud	typ. 200 mA
Ochranné spínání	Přepěťová ochrana; 36 V supressorová dioda
Příkon	typ. 20 mA (Vstup TP1)
	typ. 20 mA (Vstup TP2)
	typ. 30 mA (Vstup TP3)

Výstupní data

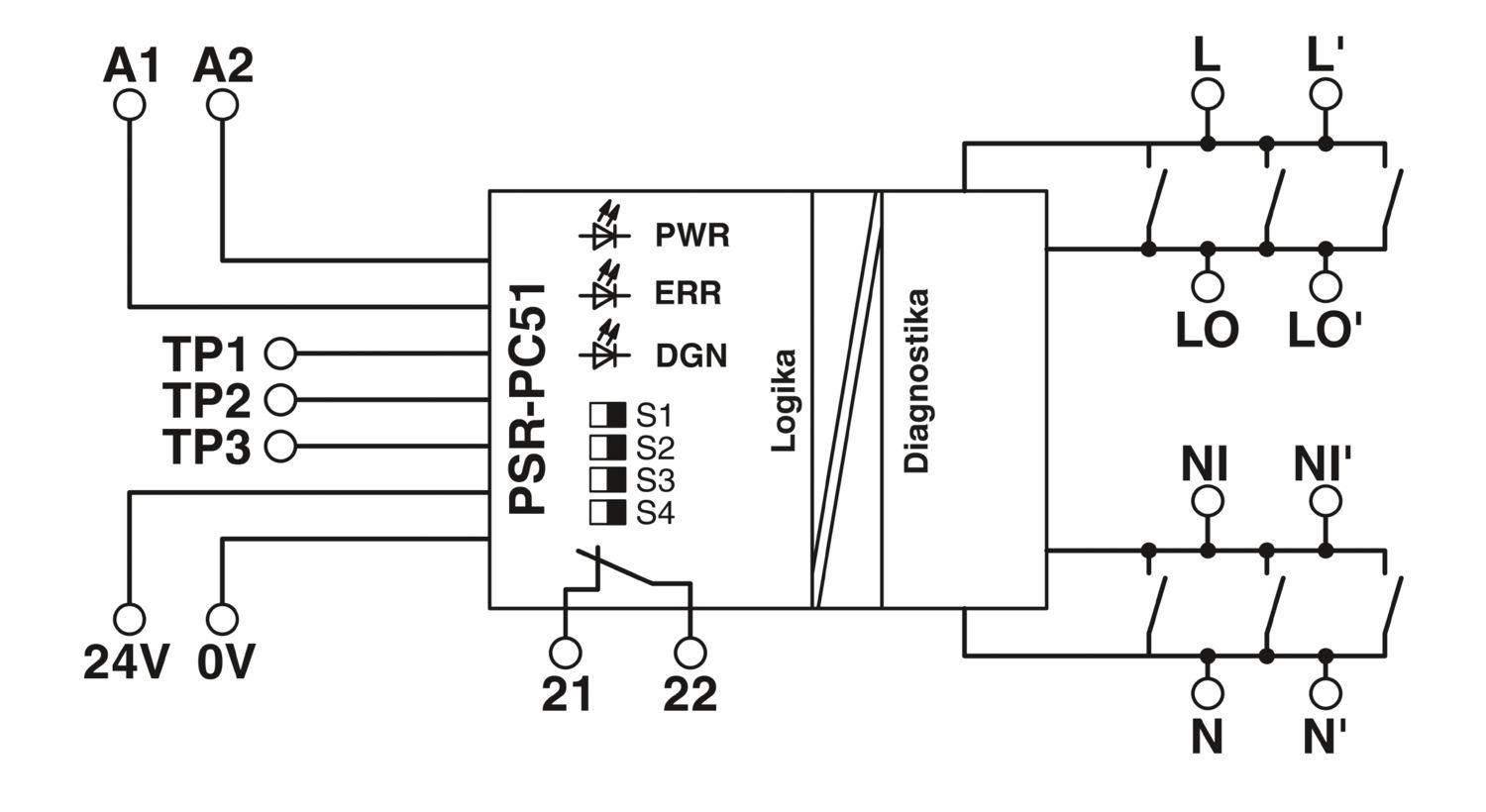

Relé: Povolovací trasa proudu (L-LO-NI-N / L'-LO'-NI'-N')
Popis výstupu	bezpečnostní spínací kontakty
Počet výstupů	1 (bez časové prodlevy)
Provedení kontaktů	1 trasa povolení proudu
Materiál kontaktu	AgNi, tenké zlacení, slitina Ag
Spínací napětí	min. 16 V AC/DC
		max. 250 V AC
		max. 125 V DC
Spínací výkon	min. 1 W
Zapínací proud	min. 50 mA
Zapínací proud		max. 5 A (Δt  1 s)
Mezní trvalý proud	3 A (Mějte na paměti snížení výkonu, typ zátěže a napětí při zatížení)
Kvadr. součtový proud	9 A² (Respektujte snížení výkonu)
Spínací frekvence	max. 0,5 Hz
Životnost mechanická	cca. 5x 10⁷ počet sepnutí
Relé: Cesta signálního proudu (21/22)
Popis výstupu	nezabezpečený rozpojovací kontakt
Počet výstupů	1 (nezpožděné, beznapěťové)
Provedení kontaktů	1 cesta signálního proudu
Spínací proud	max. 100 mA
Zapínací proud	≤ 800 mA (Δt  100 ms)
Ochrana při zkratu	ne

Data připojení

Technologie připojení
výměnný	ano
Připojení vodiče
Typ připojení	Svorky Push-in
Průřez vodiče tuhý	0,2 mm² ... 1,5 mm²
Průřez vodiče ohebný	0,2 mm² ... 1,5 mm²
Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou	0,25 mm² ... 1,5 mm² (pouze ve spojení s CRIMPFOX 6)
Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky	0,25 mm² ... 1,5 mm² (pouze ve spojení s CRIMPFOX 6)
Průřez vodiče AWG	24 ... 16
Délka odizolování	8 mm

Signalizace

Ukazatel stavu	1 x LED (zelená)
Ukazatel provozního napětí	1 x LED (žlutá)
Indikátor chyb	1 x LED (červená)

Rozměry

Šířka	17,5 mm
Výška	117,4 mm
Hloubka	114,5 mm

Údaje o materiálu

Barva (Pouzdro)	žlutá (RAL 1018)
Materiál pouzdra	Frianyl A63 RV0

Parametry

Bezpečnostně technické údaje: EN 50156-2
Safety Integrity Level (SIL)	3 (Reference IEC 61508)
Bezpečnostně technické údaje: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Podmínky okolního prostředí a životnosti

Okolní podmínky
Druh ochrany	IP20
Krytí Místo vestavení minimální	IP54
Teplota prostředí (provoz)	-25 °C ... 60 °C (Respektujte snížení výkonu)
Teplota prostředí (skladování/přeprava)	-40 °C ... 65 °C
Výška nasazení	≤ 2000 m (přes NN)
Max. přípustná vlhkost vzduchu (skladování/doprava)	75 % (v průměru, 85 % občasně, bez orosení)
Max. příp. vzdušná vlhkost (provoz)	75 % (v průměru, 85 % občasně, bez orosení)
Šok	15g, 11 ms
Vibrace (provozní)	10 Hz ... 150 Hz, 2g
Tlak vzduchu (provoz)	79 kPa ... 106 kPa
Tlak vzduchu (skladování/přeprava)	79 kPa ... 106 kPa

Schválení

ATEX
Označení	 II 3G Ex ec nC IIC T4 Gc
Certifikát	DEMKO 19 ATEX 2240X
IECEx
Označení	Ex ec nC IIC T4 Gc
Certifikát	IECEx ULD 19.0023X
UL, USA / Kanada
Označení	cULus
Certifikát	E140324
UL Ex, USA / Kanada
Označení	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Označení		Class I, Div. 2, Groups A, B, C, D, T4
Certifikát	E360692
CE
Označení	CE shoda
Environmentální simulační test
Označení	G3
Certifikát	ISA-S71.04
CCC / China-Ex
Označení	Ex ec nC IIC T4 Gc
Certifikát	2022122304115696

Montáž

Způsob montáže	Montáž na nosnou lištu
Montážní pokyny	viz zátěžová křivka
Montážní poloha	vertikálně nebo horizontálně

Objednací číslo	2702523
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DNA
Kód výrobku	DNA182
Strana katalogu	Strana 253 (C-6-2019)
GTIN	4055626283371
Hmotnost/kus (včetně obalu)	244,2 g
Hmotnost/kus (bez obalu)	147,48 g
Číslo celní sazby	85364190
Země původu	DE

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Lead (č. CAS: 7439-92-1)
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
