Zřetelného zvýšení odolnosti proti rušení při průmyslovém namáhání se dosáhne použitím oddělovacích modulů RS-232. Vysoce kvalitní třícestné oddělení dává k dispozici plovoucí a nerušené rozhraní RS-232. I drahá koncová zařízení jsou tímto oddělením chráněna před zničením.
PSM-ME-RS232/RS232-P
-
Propojovací převodník
2744461
Konvertor rozhraní, ke galvanickému oddělení rozhraní RS-232 (V.24), 4 kanály, pro osazení na nosnou lištu
Detaily výrobku

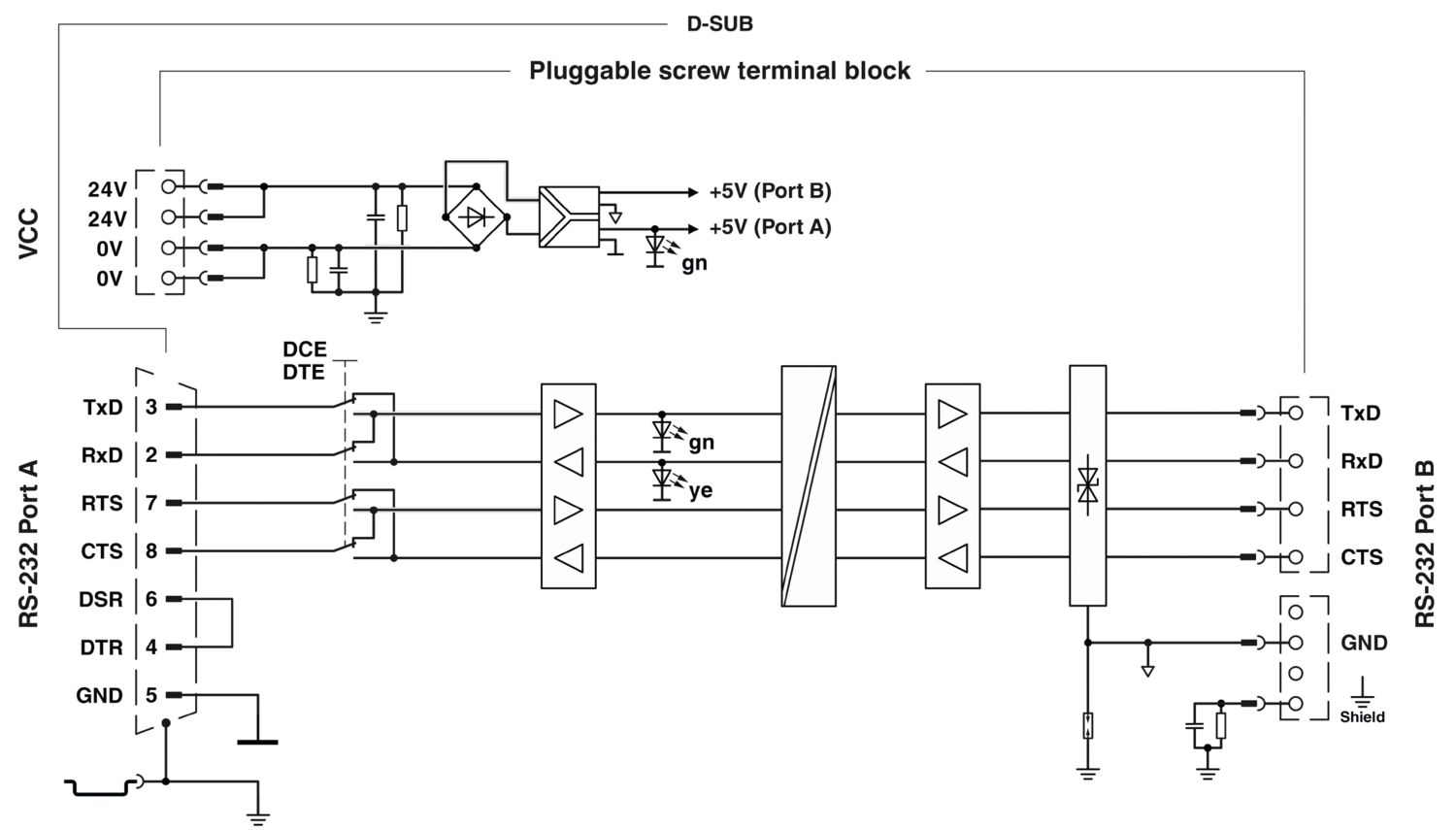

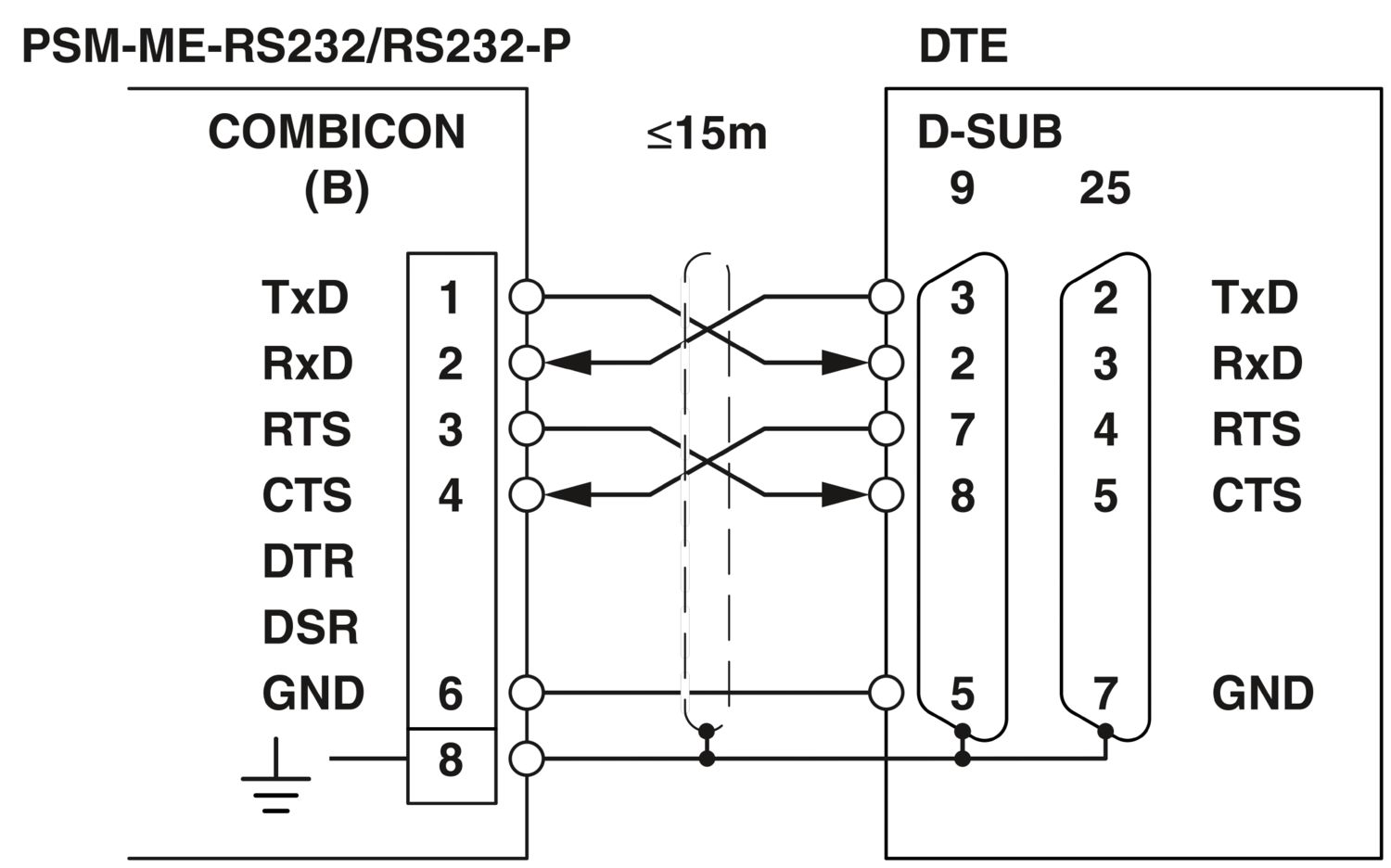

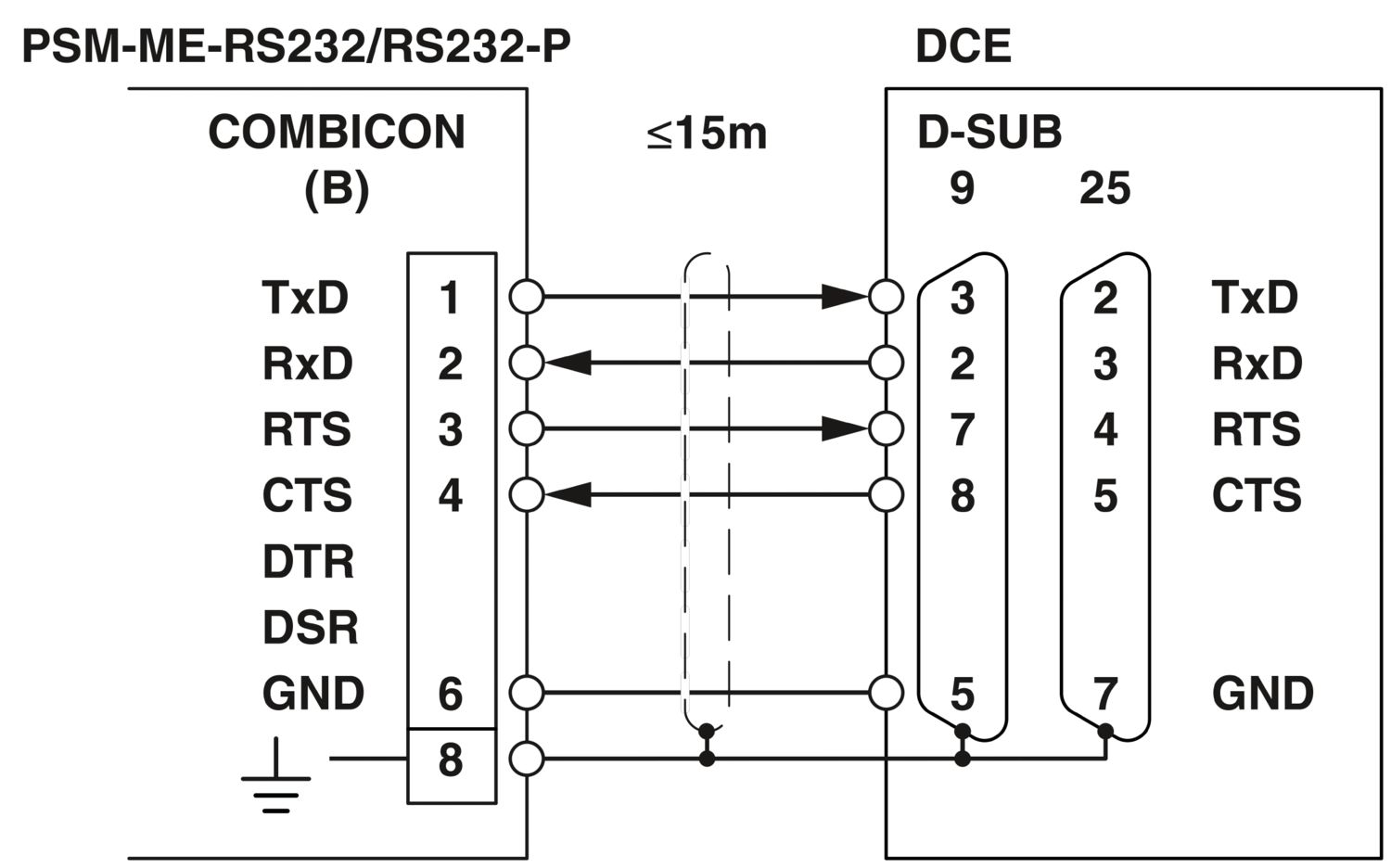

| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Poznámka EMC | EMC: produkt třídy A, viz prohlášení výrobců v sekci Download |
| Omezení užívání | |
| Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
| Typ produktu | Propojovací převodník |
| aplikace | RS-232 |
| MTBF | 2263 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 438 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // RS-232 (A) // RS-232 (B) |
| Maximální ztrátový výkon při jmenovité podmínce | 0,96 W |
| Zkušební napětí datového rozhraní/napájení | 2 kVeff (50 Hz, 1 min.) |
| 2 kV AC | |
| Zkušební napětí datových rozhraní | 2 kV AC |
| Napájení | |
| Rozmezí napájecího napětí | 19,2 V AC/DC ... 28,8 V AC/DC |
| Napájecí jmenovité napětí | 24 V AC/DC ±20 % |
| Příkon typický | 40 mA (24 V DC) |
| Ochranné spínání | Přepěťová ochrana; Supresorová dioda |
| Napájení | |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Bitové zkreslení | < 5 % |
| Bitové zpoždění | < 3 µs |
| Signál | Modbus |
| Přenosové kanály | 4 (2/2), RxD, TxD, RTS, CTS; plný duplex |
| Data: rozhraní RS-232, dle ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Sériová přenosová rychlost | 115,2 kBit/s |
| Typ připojení | 9-pólový konektor D-SUB |
| Zapojení pólů | DTE/DCE přepínání pomocí přepínače |
| Délka přenosu | 15 m (Kroucená dvojlinka stíněná) |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče, ohebný, AWG max | 13 |
| Min. průřez vodiče ohebný AWG | 24 |
| Podporované protokoly | protokolově transparentní |
| Data: rozhraní RS-232, dle ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
| Typ připojení | Výměnné šroubové připojení |
| Délka přenosu | 15 m (Kroucená dvojlinka stíněná) |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče, ohebný, AWG max | 13 |
| Min. průřez vodiče ohebný AWG | 24 |

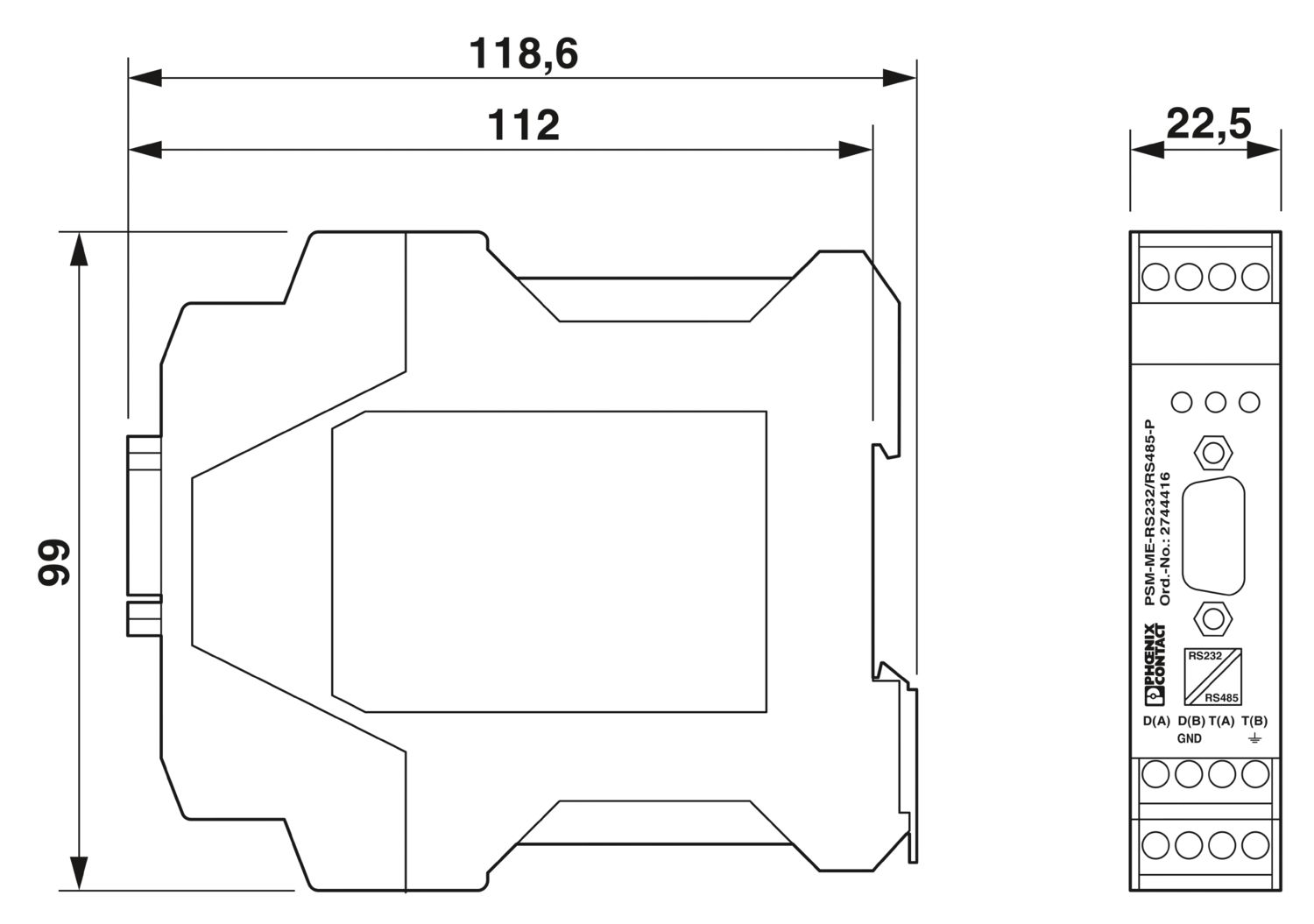

| Výkres v měřítku |
|
| Šířka | 22,5 mm |
| Výška | 99 mm |
| Hloubka | 118,6 mm |
| Barva (Pouzdro) | zelená (RAL 6021) |
| Materiálem (Pouzdro) | PA |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | 0 °C ... 55 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| Přípustná vlhkost vzduchu (provoz) | 10 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| UL, USA / Kanada | |
| Označení | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Lodní stavitelství | |
| Označení | DNV GL |
| Data pro lodní stavitelství | |
| Temperature | B |
| Humidity | A |
| Vibrace | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-6-2:2005 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 61000-6-3 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV (Kontrolní stupeň přesnosti 3) |
| Vzdušné výboje | ± 8 kV (Kontrolní stupeň přesnosti 3) |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Frekvenční rozsah | Kontrolní stupeň přesnosti 3 |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 4 kV (5 kHz) |
| Signál | ± 2 kV (5 kHz) |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV (2 Ω) |
| Signál | ± 2 kV (12 Ω) |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |

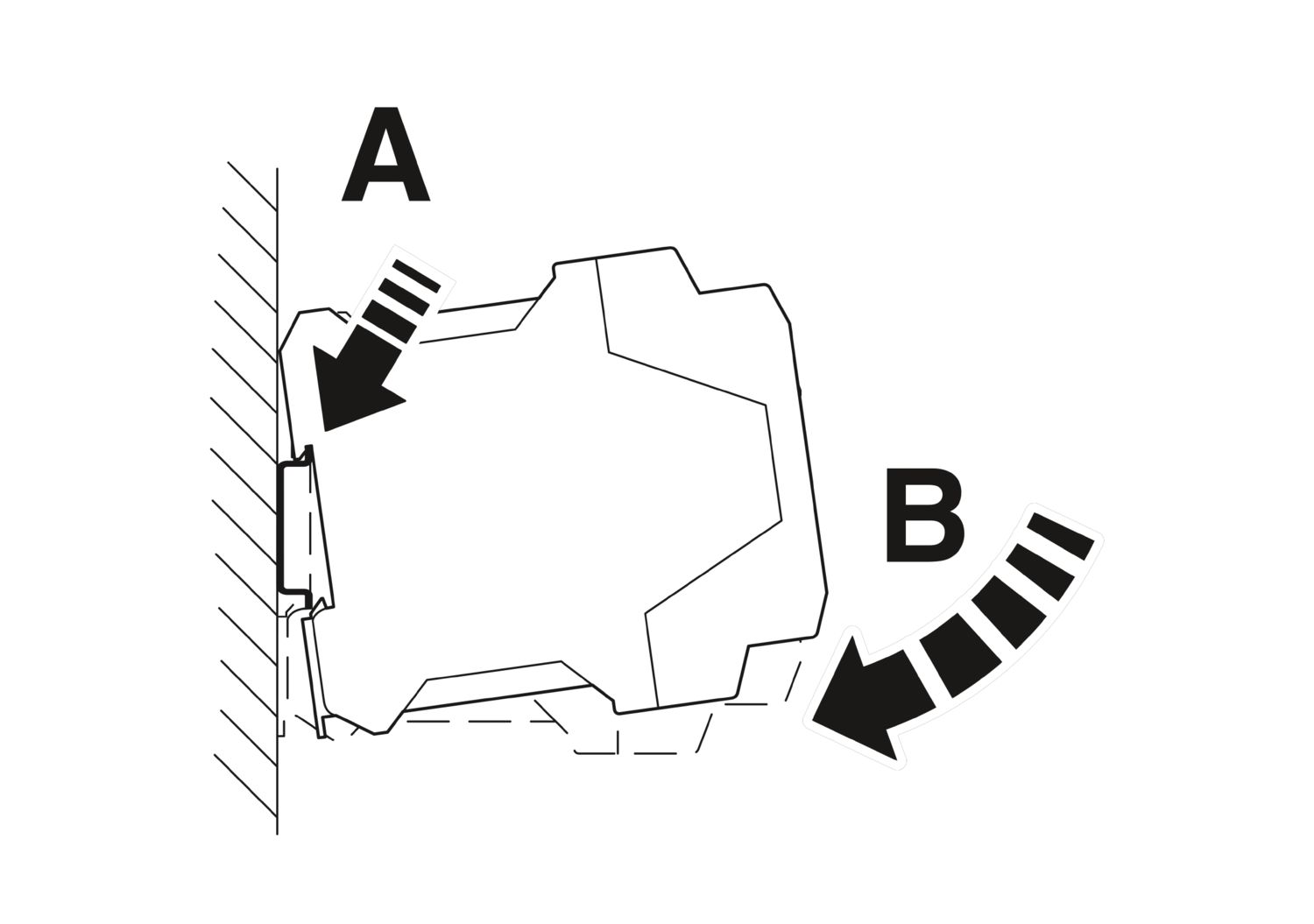

| Způsob montáže | Montáž na nosnou lištu |
UL osvědčení
ID schválení: E238705DNV GL
ID schválení: TAA00001KRcUL osvědčení
ID schválení: FILE E 199827UL osvědčení
ID schválení: E199827cUL Listed
ID schválení: E199827Seznam UL
ID schválení: E199827
Vaše výhody
Montáž na standardní nosnou lištu EN
Vysoce kvalitní 3cestné oddělení do 2 kV (VCC // RS-232 // RS-232)
Komfortní připojení přes variabilní délky kabelů pro připojení RS-232 na straně pole přes výměnné šroubové svorky
Integrovaná přepěťová ochrana s ochranou proti tranzientům k nosné liště
Přenos datových kanálů TxD/RxD a řídicích vedení RTS/CTS
Napájení 24 V DC nebo AC odpovídající rozvaděči
Zobrazení aktivního přenosu dat oddělenými indikátory dat pro vysílací a přijímací kanál
Přenosová rychlost do max. 115,2 kBit/s
Schválení pro lodní stavitelství dle DNV GL
