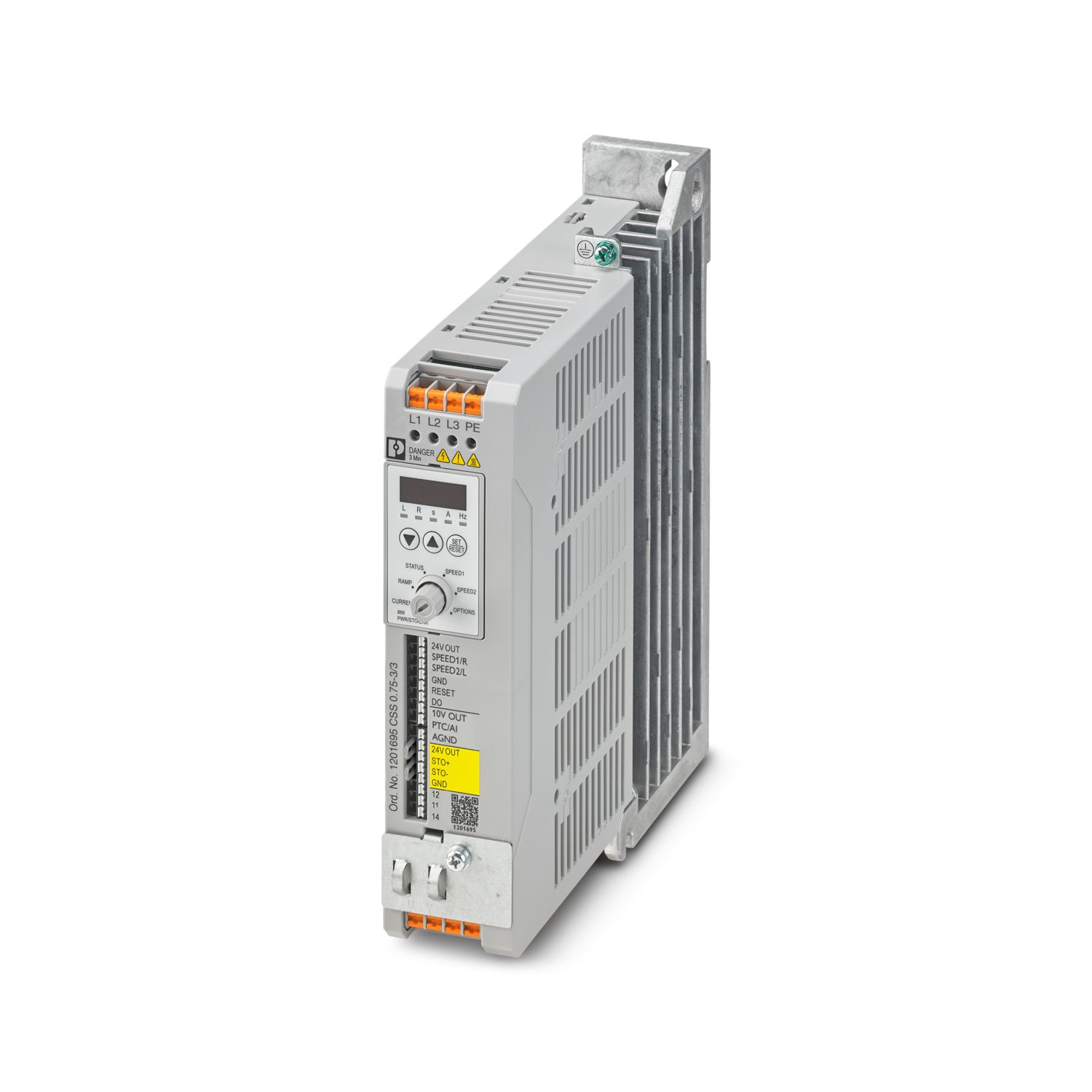

CSS 0.75-3/3 - Motorový spouštěč

1201695

Motorový spouštěč s pozvolným rozběhem a nastavitelnými otáčkami pro spouštění a reverzaci motorů až do 480 VAC a 0,75 kW, nastavitelná ochrana motoru, analogový vstup, funkce STO do SIL 3 / PL e, třífázový vstup zátěže

Zdarma ke stažení. Soubory ke stažení

Detaily výrobku

Typ produktu	Motorový spouštěč
Produktová řada	CONTACTRON
Ovládací prvky	Tlačítko
	Otočné přepínače
Izolační vlastnosti
Stupeň znečištění	2

Počet fází	3

Síť
Počet fází	3
Vstupní napětí	380 V AC
	400 V AC
	480 V AC
Rozsah vstupního napětí	220 V AC ... 480 V AC -15 % ... +10 %
Frekvenční rozsah	47 Hz ... 63 Hz
Jmenovitý proud	2,8 A (bez síťové tlumivky)
	2,4 A (se síťovou tlumivkou)

Jmenovitý výkon motoru	0,75 kW
Zdánlivý výkon	1,7 kVA
Jmenovitý výstupní proud (I_N)	2,5 A (4 kHz)
	1,8 A (8 kHz)
	1 A (16 kHz)
Výstupní frekvence	0 Hz ... 500 Hz
Ztrátový výkonz	28 W (2 kHz)
	34 W (4 kHz)
	32 W (8 kHz)
	31 W (16 kHz)
	9 W (Stand-By)
Výstupní proud	≤ 3,75 A (180 s)
	≤ 1,875 A (180 s, během doby regenerace)
	≤ 4,5 A (15 s)
	≤ 1,25 A (15 s, během doby regenerace)
Doba regenerace	150 s (180 s)
	12 s (15 s)
Doba přetížení	30 s (180 s)
	3 s (15 s)
Doba vybíjení	3 min (Kondenzátory meziobvodu)
Spínání
Název výstupu	reléový výstup
Provedení kontaktů	1 přepínací kontakt
Spínací napětí maximální	125 V AC
	30 V DC
zapínací proud maximální	3 A
Zapínací proud minimální	10 mA (5 V DC)

Výkonové svornice
Typ připojení	Svorky Push-in
Délka odizolování	10 mm
Průřez vodiče tuhý	0,2 mm² ... 6 mm²
Průřez vodiče ohebný	0,2 mm² ... 6 mm²
	0,2 mm² ... 4 mm² (s koncovkou vodiče)
Průřez vedení AWG	24 ... 10
Řídicí svornice
Typ připojení	Svorky Push-in
Délka odizolování	10 mm
Průřez vodiče tuhý	0,2 mm² ... 1,5 mm² (s koncovkou vodiče)
Průřez vodiče ohebný	0,2 mm² ... 1,5 mm²
	0,2 mm² ... 0,75 mm²
Průřez vedení AWG	24 ... 16

Vyvrtaná díra
Průměr	5,5 mm
Šířka	45 mm
Výška	210 mm
Hloubka	190 mm
Délka	≤ 50 m (Délka motorového kabelu (shoda EMC kategorie C2))
	≤ 50 m (Délka motorového kabelu (shoda EMC kategorie C3))
	≤ 50 m (Délka motorového kabelu (bez shody EMC))

Barva	šedá (RAL 7042)

Okolní podmínky
Druh ochrany (IP)	IP20
Druh ochrany (NEMA)	NEMA 1
Teplota prostředí (provoz)	-20 °C ... 55 °C (bez snížení výkonu)
	-20 °C ... 60 °C (s lineárním snížením výkonu proudu)
Teplota prostředí (skladování/přeprava)	-25 °C ... 85 °C
Výška	≤ 2000 m
	> 2000 m (se snížením výkonu)
Přípustná vlhkost vzduchu (provoz)	90 % (bez kondenzace par)
Přípustná vlhkost vzduchu (skladování/přeprava)	95 % (bez kondenzace par)
Náraz (provoz)	15g, 11 ms
Vibrace (provoz)	0,075 mm/1g
Tlak vzduchu (provoz)	86 kPa ... 106 kPa
Tlak vzduchu (skladování/přeprava)	70 kPa ... 106 kPa

Safety Integrity Level (SIL, IEC 61800-5-2)
Označení	3
Performance Level (EN ISO 13849)
Označení	e
Kategorie (ISO 13849)
Označení	4

Normy/předpisy	IEC 61800-5-1
	IEC 61800-3

Způsob montáže	Montáž na nosnou lištu
	Montáž na stěnu

Obchodní data

Objednací číslo	1201695
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DK7
Kód výrobku	DK7321
GTIN	4063151266110
Hmotnost/kus (bez obalu)	1 400 g
Číslo celní sazby	85371098
Země původu	CN

Klasifikace

Schválení

Environmental product compliance

Kompatibilní produkty

Příslušenství

ECLASS-13.0	27142320
ECLASS-15.0	27142320
ECLASS-15.0 ASSET	27250101

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Hexahydromethylphthalic anhydride (č. CAS: Nerelevantní)
		Lead (č. CAS: 7439-92-1)
		Bis(2-(2-methoxyethoxy)ethyl)ether (č. CAS: 143-24-8)
SCIP	0bd9ec84-c6b5-483c-b699-652a478e9525
