E/UK - Koncovka
E/UK
-
Koncovka
1201442
Koncovka, materiál: PA, způsob montáže: NS 35/7,5, NS 35/15, barva: šedá
Detaily výrobku
Expand all
Collapse all
Technické údaje
Vlastnosti výrobku
Typ produktu
Koncovka
Data připojení
Utahovací moment
0,5 ... 0,6 Nm
Rozměry
Šířka
9,5 mm
Výška
50,5 mm
Hloubka
35,3 mm
Hloubka na NS 35/7,5
36,8 mm
Délka
50,5 mm
Údaje o materiálu
Barva
šedá (RAL 7042)
Materiálem
PA
Třída hořlavosti podle UL 94
V0
Statické použití izolačního materiálu v chladu
-60 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B)
130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22
HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23
HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24
HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26
HL 1 - HL 3
Povrchy hořlavost NFPA 130 (ASTM E 162)
úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662)
úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C)
úspěšně vykonáno
Podmínky okolního prostředí a životnosti
Okolní podmínky
Teplota prostředí (provoz)
-60 °C ... 110 °C
Teplota prostředí (skladování/přeprava)
-25 °C ... 60 °C (krátkodobě, ne déle než 24 h, –60 °C až +70 °C)
teplota okolí (montáž)
-5 °C ... 70 °C
Teplota okolí (uvedení v činnost)
-5 °C ... 70 °C
Přípustná vlhkost vzduchu (provoz)
20 % ... 90 %
Přípustná vlhkost vzduchu (skladování/přeprava)
30 % ... 70 %
Montáž
Způsob montáže
NS 35/7,5
NS 35/15
Obchodní data
Objednací číslo
1201442
Ks/bal.
50 Kus
Minimální objednané množství
50 Kus
Prodejní kód
BE7
Kód výrobku
BE7111
Strana katalogu
Strana 538 (C-3-2019)
GTIN
4017918017323
Hmotnost/kus (včetně obalu)
7,2 g
Hmotnost/kus (bez obalu)
7,1 g
Číslo celní sazby
39269097
Země původu
CN
Klasifikace
ECLASS
ECLASS-13.0
27250302
ETIM
ETIM 9.0
EC001041
UNSPSC
UNSPSC 21.0
39121400
Environmental product compliance
EU RoHS
Splňuje požadavky dle směrnice RoHS
Ano
(Žádná řízení o výjimkách)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Žádné nebezpečné látky nad limitními hodnotami
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)
Žádná látka s hmotnostním podílem vyšším než 0,1 %
Kompatibilní produkty
Expand all
Collapse all
Příslušenství

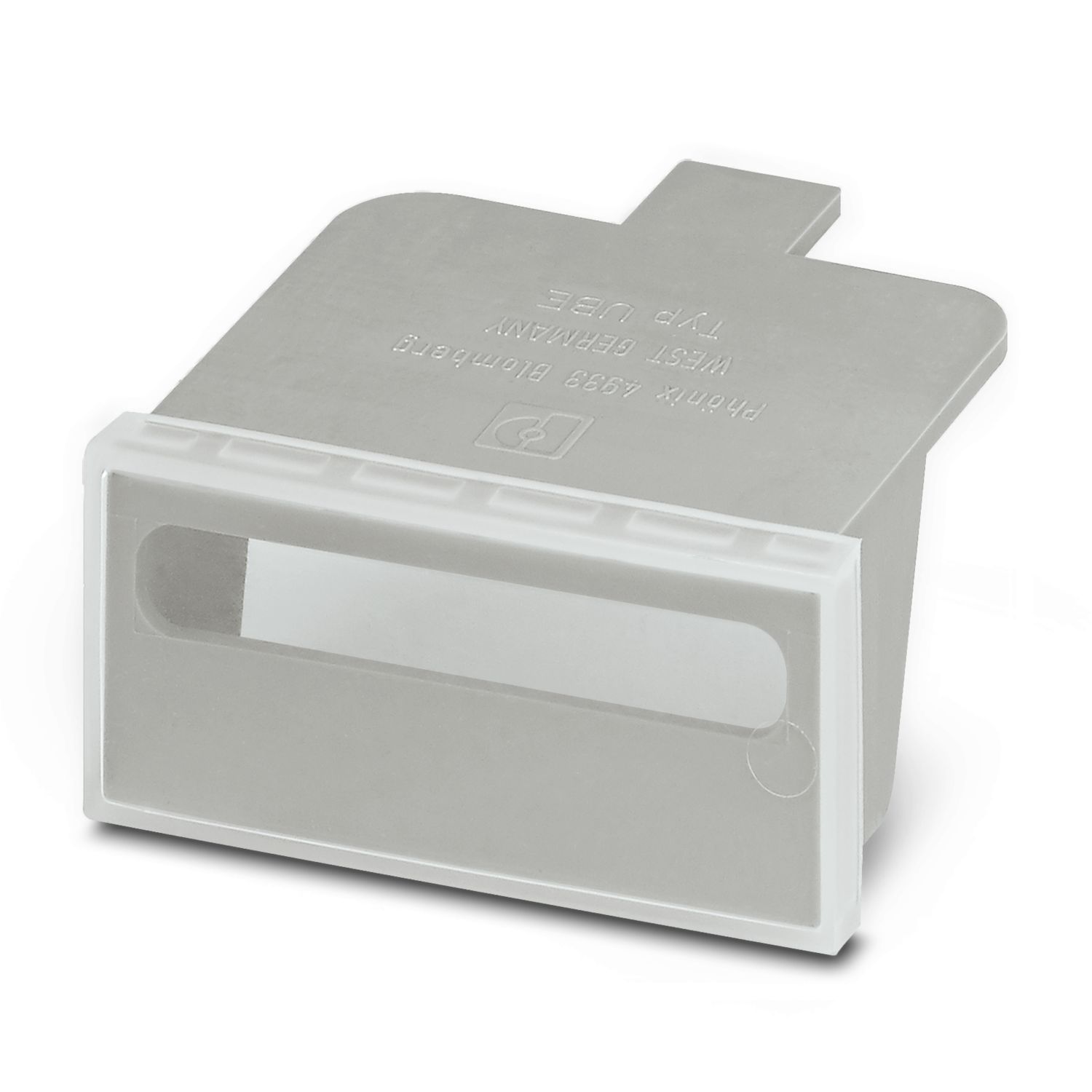

UBE + ES/KMK 3
-
Nosiče štítků
1004089
KLM-A
-
Nosiče označení svorkovnice
1004348
KLM
-
Nosiče označení svorkovnice
1004306
NS 32 PERF 2000MM-VPE 10
-
Nosná lišta děrovaná
1201002
NS 32 UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
1201015
NS 35/ 7,5 PERF 2000MM
-
Nosná lišta děrovaná
0801733
NS 35/ 7,5 UNPERF 2000MM
-
Nosná lišta neděrovaná
0801681
NS 35/ 7,5 WH PERF 2000MM
-
Nosná lišta děrovaná
1204119
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
1204122
NS 35/ 7,5 AL UNPERF 2000MM
-
Nosná lišta neděrovaná
0801704
NS 35/ 7,5 ZN PERF 2000MM
-
Nosná lišta děrovaná
1206421
NS 35/ 7,5 ZN UNPERF 2000MM
-
Nosná lišta neděrovaná
1206434
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
0801762
NS 35/ 7,5 CAP
-
Koncový uzávěr
1206560
NS 35/15 PERF 2000MM
-
Nosná lišta děrovaná
1201730
NS 35/15 UNPERF 2000MM
-
Nosná lišta neděrovaná
1201714
NS 35/15 WH PERF 2000MM
-
Nosná lišta děrovaná
0806602
NS 35/15 WH UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
1204135
NS 35/15 AL UNPERF 2000MM
-
Nosná lišta neděrovaná
1201756
NS 35/15 ZN PERF 2000MM
-
Nosná lišta děrovaná
1206599
NS 35/15 ZN UNPERF 2000MM
-
Nosná lišta neděrovaná
1206586
NS 35/15 CU UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
1201895
NS 35/15 CAP
-
Koncový uzávěr
1206573
NS 35/15-2,3 UNPERF 2000MM-VPE 10
-
Nosná lišta neděrovaná
1201798
ZB 6:UNBEDRUCKT
-
Proužky označovacích štítků
1051003
ZB 6 CUS
-
Proužky označovacích štítků
0824992
ZB 6,LGS:FORTL.ZAHLEN
-
Proužky označovacích štítků
1051016
ZB 6,QR:FORTL.ZAHLEN
-
Proužky označovacích štítků
1051029
ZB 6,LGS:GLEICHE ZAHLEN
-
Proužky označovacích štítků
1051032
ZB 6,LGS:L1-N,PE
-
Značkovače pro svorky
1051414
ZB 6,LGS:U-N
-
Značkovače pro svorky
1051430
UC-TM 6
-
Značkovače pro svorky
0818085
UC-TM 6 CUS
-
Značkovače pro svorky
0824589
UCT-TM 6
-
Značkovače pro svorky
0828736
UCT-TM 6 CUS
-
Značkovače pro svorky
0829602
Vaše výhody
Velkoplošně popisovatelné
S univerzální patkou pro nosné lišty NS 35 a NS 32
Vysoké a nízké provedení
