Konektory pro Single Pair Ethernet

Průběžný přenos dat až do posledního metru

Používejte kompaktní přístrojové a kabelové konektory řady ONEPAIR pro jednopárový ethernet. Normalizovaná rozhraní SPE jsou ideálně vhodná pro efektivní přenos dat v oblastech automatizace výroby, procesů a budov. Kabeláž redukovaná podle potřeb konkrétní aplikace tak tvoří základ perspektivní ethernetové komunikace od pole až po cloud.

Objednat vzorek

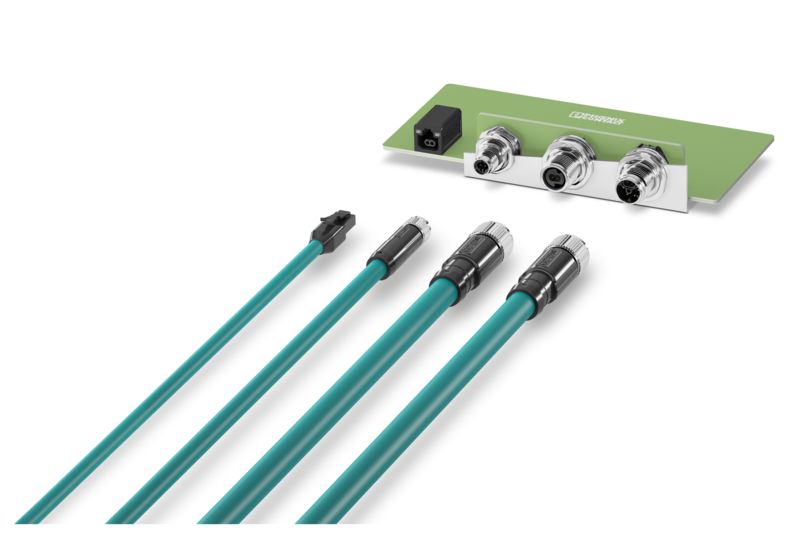

Přístrojové konektory a kabelové konektory pro Single Pair Ethernet na tartanové dráze

Vaše výhody

  • Perspektivní: normalizované konektory a vedení podle norem IEC 63171-2 (IP20), IEC 63171-5 (IP67) a IEC 63171-7
  • Použití v různých aplikacích: dosahy až 1 000 m, datové přenosové rychlosti až 1 GBit/s a výkony až 50 W nebo více
  • Efektivní kabeláž: Plug & Play i u stávajících infrastruktur kabeláže
  • Kompaktní: vysoká hustota integrace na desce plošných spojů, a tím i menší rozměry při designu přístroje díky miniaturizovaným konektorům
  • Jednoduchá integrace: Varianty se zástrčkami a zásuvkami pro etablované indukční snímače a volně zavěšená spojení
Webový seminář na téma Single Pair Ethernet s Verenou Neuhaus a Timem Kindermannem, specialisty na technologii SPE ve společnosti Phoenix Contact

Sledujte bezplatný webový seminář pojednávající o SPE

Vše, co musíte vědět o technologii Single Pair Ethernet: Verena Neuhaus a Tim Kindermann, specialisté na technologii SPE ve společnosti Phoenix Contact, představují tuto technologii prostřednictvím webového semináře a diskutují o trendech v oblasti průmyslové komunikace. Ukáží vám také, jak můžete produkty založené na technologii SPE výhodně používat ve svých aplikacích.

Dokument Whitepaper o datových připojeních

Přehled našich dokumentů Whitepaper

K vytvoření optimální sítě mezi všemi komunikačními rozhraními jsou naprosto nezbytná prvotřídní datová spojení. Stáhněte si zdarma následující dokumenty Whitepaper. Dozvíte se více informací o vysokorychlostních board to board konektorech, o optimalizaci integrity signálu nebo o výkonnostním spektru Single Pair Ethernetu.

Přehled hlavních vlastností

Nabízíme vám správné konektory SPE pro vaši aplikaci. Využijte rozmanitost našich technologií připojení pro své aplikace v oblasti Průmyslu 4.0. Single Pair Ethernet (SPE) znamená paralelní, vysoce výkonný přenos dat a výkonu mezi snímačem a cloudem přes ethernet jedním párem vodičů – pomocí technologie Power over Data Line (PoDL), Time-Sensitive Networking (TSN) a OPC Unified Architecture (OPC UA).

Konektory pro Single Pair Ethernet

Norma IEC IEC 63171-2 (IP20); IEC 63171-5 (IP67); IEC 63171-7
Dosah až 1 000 m
Přenosová rychlost do 1 Gbit/s
Výkon až 50 W a více
Tvary konektoru pro jednotlivé porty i pro provedení IP20, M8, M12 a M12 hybridní
Kabeláž Plug & Play
Třída ochrany IP20; IP67

Novinka: Hybridní konektory M12 řady ONEPAIR

Hybridní konektory M12 pro Single Pair Ethernet s různými tvary konektoru

Připravte své přístroje na výkon, kterého lze dosahovat při připojení k průmyslovému internetu věcí

Více výkonu v jednom konektoru: Hybridní konektor SPE-M12 slučuje data a výkon pro Single Pair Ethernet. Díky dvěma proudovým obvodům s proudem dvakrát 8 A a napětím do 63 V je možné dosahovat přenosových rychlostí v až gigabitovém řádu.

Přehodnoťte své připojení napájení pro Single Pair Ethernet: Kompaktní datový prvek s pouhými dvěma kontakty v SPE provedení maximalizuje přenos energie a nabízí zcela nové možnosti. V minulosti byly pro tento účel potřebné větší konektory nebo dva konektory, z nichž jeden byl určený pro přenos dat a druhý zajišťoval napájení. Nyní však máte k dispozici větší flexibilitu v menším konstrukčním prostoru a účinnější přenos výkonu.

Vaše výhody při použití hybridních konektorů M12 pro Single Pair Ethernet

Robotické rameno v průmyslové výrobě
Hybridní konektory SPE v provedení M12
Hybridní konektory M12 pro Single Pair Ethernet
Hybridní kulaté konektory v konstrukční velikosti M12 pro náročné aplikace průmyslového internetu věcí
Hybridní konektory M12 pro SPE umožňující použití vhodné technologie připojení v oblasti průmyslového internetu věcí
Robotické rameno v průmyslové výrobě

Prostřednictvím výkonného hybridního konektoru M12 pro Single Pair Ethernet pokládá společnost Phoenix Contact základy pro náročné aplikace průmyslového internetu věcí, a tedy i pro další stupeň průmyslové automatizace. Je zcela lhostejné, zda mají být automatizovány procesy, výrobní závody nebo budovy – se spolehlivou technologií připojení SPE mohou zákazníci začít využívat nové možnosti digitalizace.

Přejít k hybridním konektorům M12 pro SPE
Hybridní konektory SPE v provedení M12

Díky inovativní hybridní konstrukci při přenosu dat a výkonu šetří promyšlený konektor SPE cenné místo. V návaznosti na trend miniaturizace se zákazníkům nabízejí nové možnosti díky snížení hmotnosti a zjednodušení systému. To přináší výrazné úspory nákladů při současném zvýšení přenosových rychlostí až na 1 GBit/s.

Přejít k hybridním konektorům M12 pro SPE
Hybridní konektory M12 pro Single Pair Ethernet

Díky robustní konstrukci je hybridní konektor SPE M12 vhodný pro náročná prostředí, včetně venkovních průmyslových aplikací. Díky provedení IP67 lze bez problémů používat připojovací systém se šroubovým zámkem.

Přejít k hybridním konektorům M12 pro SPE
Hybridní kulaté konektory v konstrukční velikosti M12 pro náročné aplikace průmyslového internetu věcí

Single Pair Ethernet poskytuje přenosovou technologii zaměřenou na náročné aplikace, která je díky standardu nezávislému na výrobci vysoce relevantní pro celý trh. V kombinaci s hybridním konektorem SPE M12, který nabízí společnost Phoenix Contact a který současně poskytuje data i výkon, se zákazníkům otevírají zcela nové možnosti v oblastech digitalizace, automatizace i měřicí, řídicí a regulační techniky.

Přejít k hybridním konektorům M12 pro SPE
Hybridní konektory M12 pro SPE umožňující použití vhodné technologie připojení v oblasti průmyslového internetu věcí

Jestliže náročné oblasti použití vyžadují rychlosti přenosu dat až 1 GBit/s, dosahy až 1 000 m a výkony až 400 W, představuje hybridní konektor M12 pro SPE vhodnou technologii připojení. Je tedy optimálním řešením například pro technologii pohonů, strojírenství nebo robotiku. Hybridní konstrukce konektoru SPE umožňuje dosahování úspor místa, hmotnosti i nákladů.

Další informace o hybridních konektorech M12 pro SPE

Hybridní konektory M12 pro Single Pair Ethernet ve stručném přehledu

Pro kompaktní přístroje s přenosem vysokých výkonů

Hybridní konektory M12 pro SPE, které jsou vhodné zejména pro aplikace s ovládacími členy, umožňují používání vyšších napětí a větších průřezů, a to při úzkých rozměrech. Tyto a další přednosti vysvětluje v rozhovoru produktová specialistka Verena Neuhaus.

Další konektory pro Single Pair Ethernet

Konektory desek plošných spojů IP20 a zásuvka pro Single Pair Ethernet namontovaná na desce plošných spojů

Konektory IP20 řady ONEPAIR

Konektory IP20 a propojovací kabely řady ONEPAIR umožňují efektivní přenos dat v mnoha oborech a průmyslových odvětvích – např. v oblastech automatizace závodů a automatizace budov.

3D náhled

Propojovací kabel IP20 v 360° pohledu

Přenášejte data při frekvencích do 600 MHz pomocí propojovacích kabelů v provedení IP20. Mechanické zajištění se provádí pomocí zajišťovacího háku. Díky robustnímu průmyslovému designu a 360° stínění jsou kabely mnohostranně použitelné (také v rozdílných délkách). Dodávané varianty kabelů naleznete na našich stránkách s podrobnostmi o výrobcích, a to v sekci „Příslušenství“. Další délkové varianty jsou možné na vyžádání.

Konektor Single Pair Ethernet v konstrukčních velikostech M8 a M12 včetně kabeláže

Konektory M8 a M12 řady ONEPAIR

Přístrojové konektory řady ONEPAIR v provedení M8 a M12 přenášejí data a výkon rychle a bezpečně z úrovně OT až do úrovně IT.

3D náhled

Konektor M8 v 360° pohledu

Konektory M8 a přístrojové konektory jsou vhodné zejména pro polní aplikace. Konektory se dodávají v předem připojeném provedení.

Svorky desky plošných spojů pro Single Pair Ethernet

Svorky desky plošných spojů pro Single Pair Ethernet

Účinná technologie připojení: Single Pair Ethernet (SPE) nabízí k realizaci použití Průmyslu 4.0 a IIoT výkonnou technologii. Jednoduché a bezpečné připojení je rozhodující zejména při integraci polních přístrojů do sítě Ethernet. Zde se díky jednoznačnému barevnému značení uplatní svorka desky plošných spojů COMBION pro Single Pair Ethernet.

Evaluační sada pro Single Pair Ethernet

Evaluační sada SPE je nyní k dispozici Využijte možnost námi poskytovaného poradenství

Realizujte aplikace založené na řešení Ethernet Multidrop v souladu se standardem IEEE 802.3cg. Testovací deska disponuje jedním USB rozhraním a dvěma rozhraními SPE. Podporuje topologii sběrnice definovanou standardem 10BASE-T1S. Komunikace probíhá přenosovou rychlostí do 10 MBit/s a až s 50 účastníky – při minimální délce 25 m. Rádi vám poradíme, jak na to.

Single Pair Ethernet (SPE) je megatrendem průmyslového přenosu dat. Single Pair Ethernet vědomě nedefinuje žádné nové přenosové rychlosti a trasy, ale tvoří normativní rámec pro menší kabeláž podle požadavků uživatelů.

Torsten Janwlecke - Phoenix Contact, prezident oblasti podnikání Přístrojové konektory
Torsten Janwlecke, prezident oblasti podnikání Přístrojové konektory ve společnosti Phoenix Contact

Torsten Janwlecke, prezident oblasti podnikání Přístrojové konektory ve společnosti Phoenix Contact

Ethernet průchodný až do posledního metru

Konektory IP20 a IP67 pro Single Pair Ethernet umožňují dosahování přenosových rychlostí až 1 GBit/s a dosahů až 1 000 m. Video vám tyto a další funkce a výhody názorně a souhrnně představí.

Konektory SPE řady ONEPAIR při podrobné kontrole

V tomto výukovém videu se dozvíte o přednostech přístrojových zástrček, polních zástrček a kabelů pro připojení využívající průmyslovou technologii Ethernet. To zahrnuje např. snížení nároků na kabeláž díky snížení počtu vodičů na jediný pár. Kromě toho umožňují normalizovaná rozhraní bezpečný přenos dat podle norem IEEE.

Vydejte se na nové cesty s technologií SPE

Moderní komunikační infrastruktura s technologií Single Pair Ethernet – ať již se jedná o kulaté konektory nebo o konektory IP20: naše široké portfolio datových konektorů slouží ke komunikaci a síťovému propojování průmyslového internetu věcí (IIoT). Naše produktová specialistka Verena Neuhaus informuje o nových produktech a zajímavostech, mezi které patří hybridní konektor SPE-M12, a o souvisejících perspektivách. Informujte se.

SPE ve spojení s koncepcí All Electric Society

Průběžná komunikace zařízení od snímačů až po cloudové prostředí V oblasti zajišťování moderní komunikace se sníženými nároky na kabeláž se v případě řešení Single Pair Ethernet jedná o inteligentní síťové propojení snímačů. V podcastu vysvětluje produktová specialistka Verena Neuhaus jedinečné výhody a příležitosti, které SPE poskytuje s ohledem na elektrifikovanou a udržitelnou budoucnost. Poslechněte si.

Bezplatný vzorek
Otestujte konektory pro Single Pair Ethernet
Chcete si prohlédnout a otestovat kabelové a přístrojové konektory řady ONEPAIR? Objednejte si bezplatný balíček vzorků.
Objednat vzorek
Konektory IP20 a M8 pro Single Pair Ethernet
Poradenský tým SPE společnosti Phoenix Contact: Tim Kindermann, Verena Neuhaus a Guadalupe Chalas

Nabídka našeho poradenského týmu pro Single Pair Ethernet

Společnost Phoenix Contact disponuje znalostmi a produktovým portfoliem, které umožňují použití technologie Single Pair Ethernet v různých odvětvích a oblastech. Zjistěte více informací o tom, jak odborníci SPE Verena Neuhaus, Guadalupe Chalas a Tim Kindermann vyvíjejí společně s vámi individuální řešení pro klíčovou technologii digitalizace, kterou představuje Single Pair Ethernet.

Elektronický dokument
Seznamte se s konektory řady ONEPAIR
E-paper ke konektorům řady ONEPAIR pro Single Pair Ethernet vám přináší informace o oblastech použití a výhodách této technologie a o našich produktech. Navíc získáte příklady aplikací a produktů.
Otevřít elektronickou dokumentaci
Konektory M8 a IP20 pro Single Pair Ethernet
Logo System Alliance Single Pair Ethernet, sdružení předních technologických společností

Single Pair Ethernet System Alliance

Společnost Phoenix Contact se spojila s dalšími předními technologickými společnostmi v SPE System Alliance SPE. Partnerské společnosti sdílejí své odborné znalosti v oblasti technologie Single Pair Ethernet a vzájemně si vyměňují informace. Sledují společný cíl: podporu technologie SPE pro průmyslový internet věcí (IIoT) a všechny ostatní oblasti použití.
