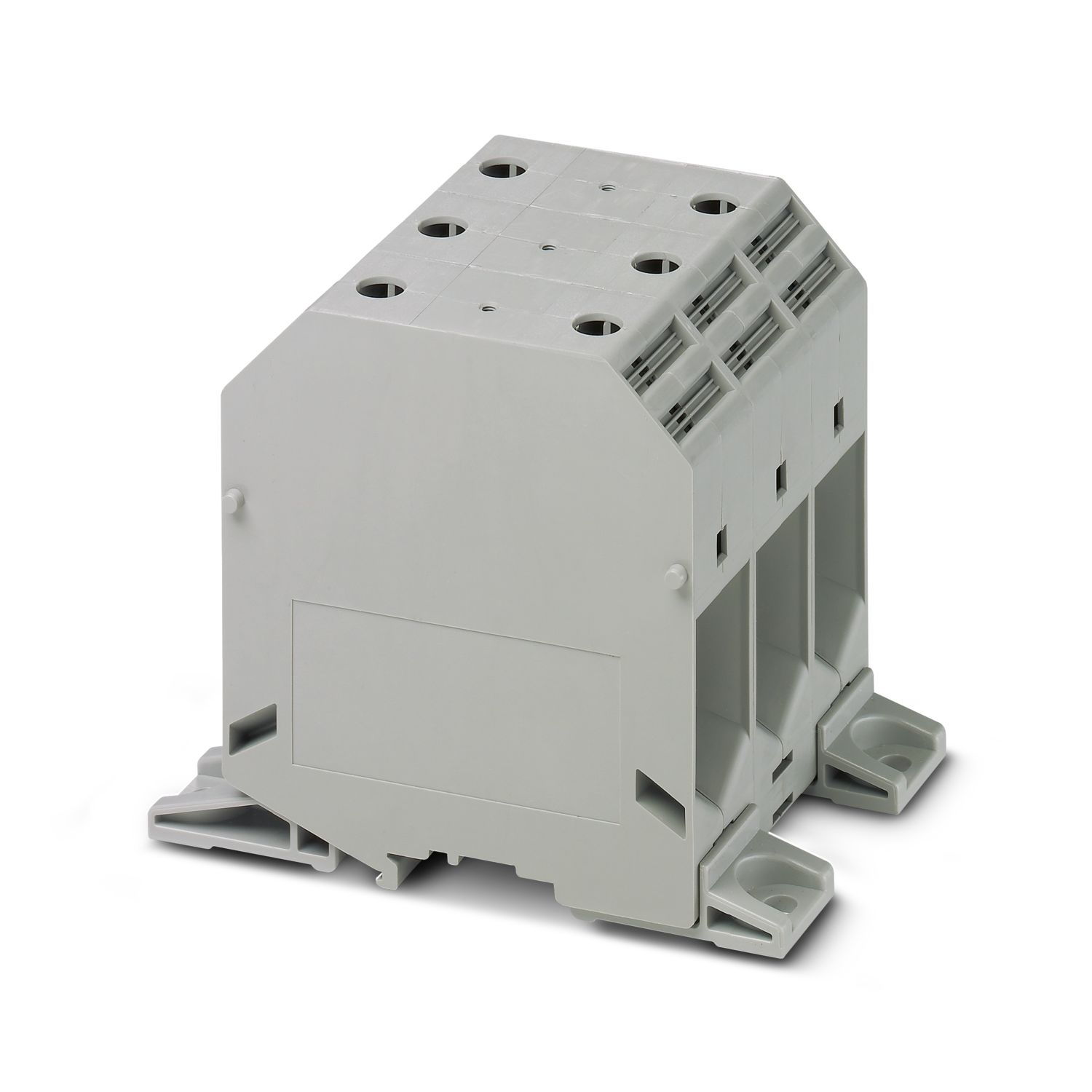

UKH 150-3L-F
-
Yüksek akım klemensi
3076507
Yüksek akım klemensi, nom. gerilim: 1000 V, nominal akım: 309 A, bağlantı sayısı: 6, pin sayısı: 3, bağlantı yöntemi: Vidalı bağlantı, Nominal kesit alanı: 150 mm2, kesit alanı: 35 mm2 - 150 mm2, montaj tipi: direkt vidalı bağlantı, renk: gri
Ürün Ayrıntıları
| Ürün tipi | Yüksek akım klemensi |
| Kutup sayısı | 3 |
| Bağlantı sayısı | 6 |
| Satır sayısı | 1 |
| Potansiyeller | 3 |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal darbe gerilimi | 8 kV |
| Kat başına bağlantı sayısı | 6 |
| Nominal kesit | 150 mm² |
| Seviye 1 üstte 1 altta 1 | |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M10 |
| Not | Altıgen başlı vidalar |
| Sıkma torku | 25 ... 30 Nm |
| Kablo soyma uzunluğu | 40 mm |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 35 mm² ... 150 mm² |
| Kesit AWG | 2 ... 300 kcmil (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 50 mm² ... 150 mm² |
| İletken kesiti, çok telli [AWG] | 1/0 ... 300 kcmil (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 50 mm² ... 150 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 50 mm² ... 150 mm² |
| Tarak köprülü kesit alanı, tek telli | 150 mm² |
| Tarak köprülü kesit alanı, çok telli | 120 mm² |
| Aynı kesit alanlı 2 iletken, tek damarlı | 25 mm² ... 50 mm² |
| Aynı kesit alanlı 2 iletken, çok damarlı | 35 mm² ... 50 mm² |
| Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan | 25 mm² ... 50 mm² |
| Nominal akım | 309 A |
| Maksimum yük akımı | 309 A (150 mm² iletken kesit alanı) |
| Nominal gerilim | 1000 V |
| Not | Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir. |
| Nominal kesit alanı | 150 mm² |

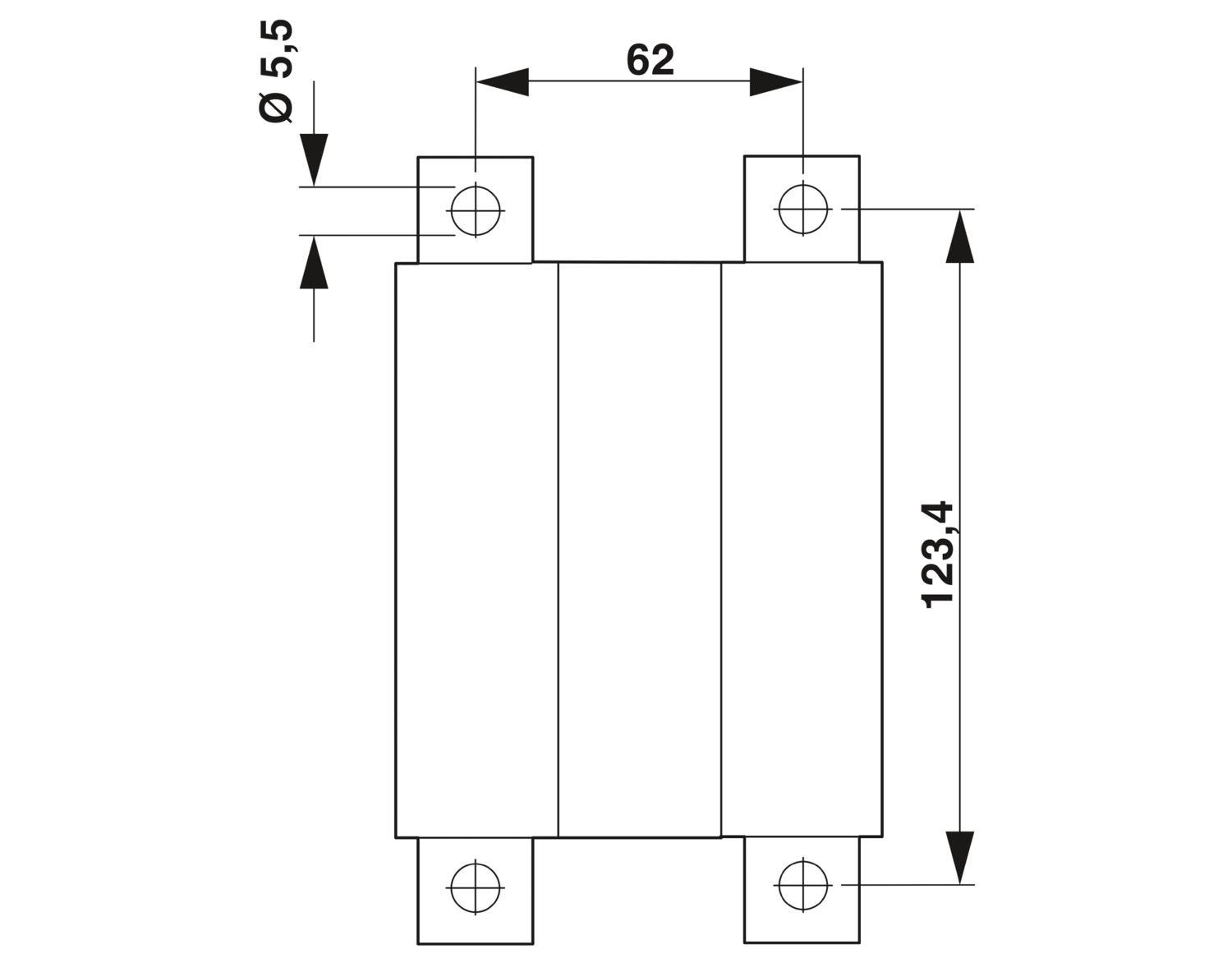

| Boyutlu çizim |
|
| Genişlik | 93 mm |
| Yükseklik | 111 mm |
| Renk | gri |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Montaj tipi | direkt vidalı bağlantı |
