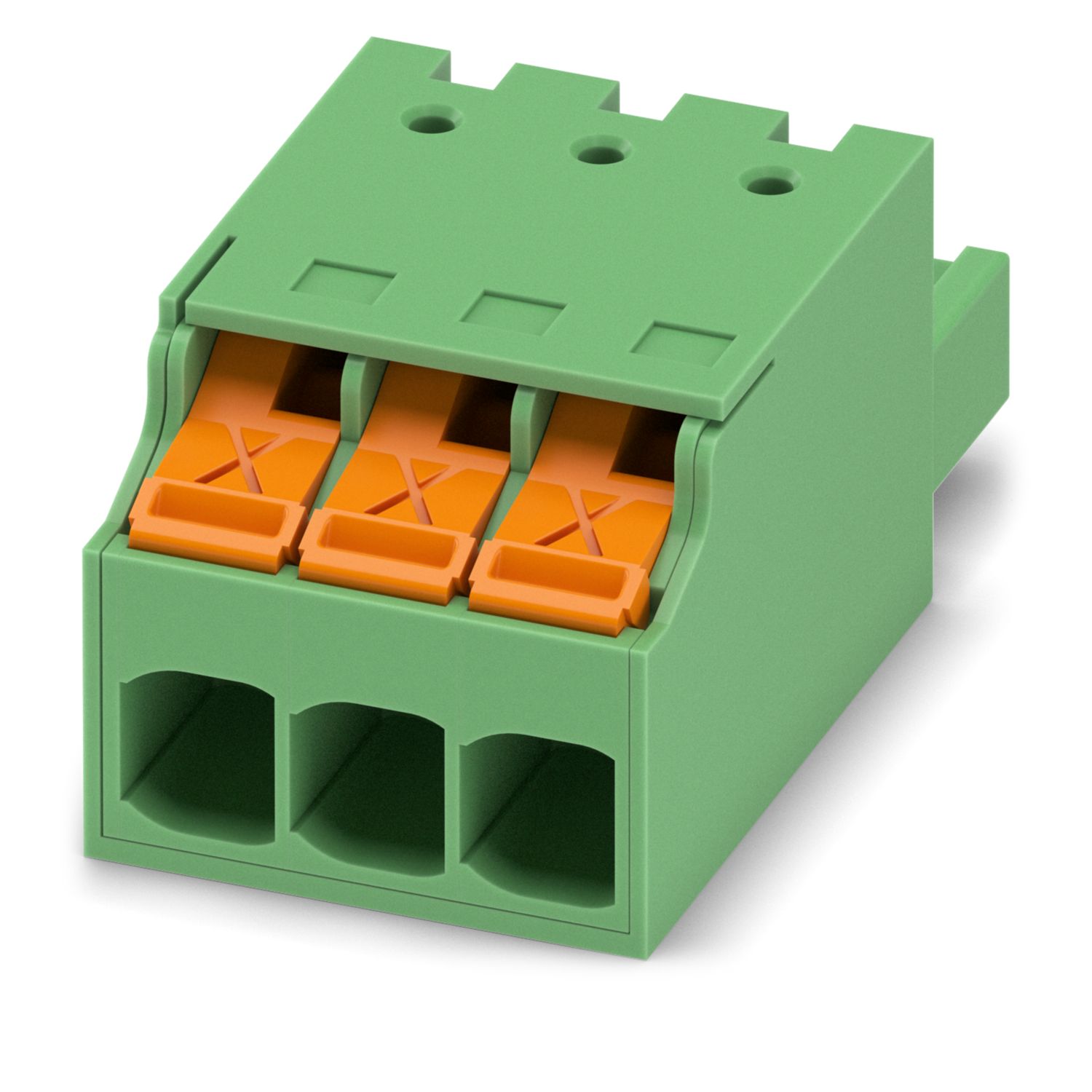

PCB konnektörü, nominal kesit: 2,5 mm2, renk: yeşil, nominal akım: 16 A, anma gerilimi (III/2): 320 V, kontak yüzeyi: Sn, kontak türü: Dişi, sıra sayısı: 1, pin sayısı: 3, ürün gamı: XPC 2,5/..-ST, pin aralığı: 5,08 mm, bağlantı yöntemi: Push-X-bağlantı, kablo/PCB bağlantı yönü: 0 °, sigorta klipsi: - kilitleme klipsiz, geçmeli sitemi: COMBICON MSTB 2,5, iç kilit: yok, montaj yöntemi: onsuz, ambalaj tipi: karton ambalajlı
| Ürün tipi | PCB konnektörü |
| Ürün gamı | XPC 2,5/..-ST |
| Ürün grubu | COMBICON Connectors M |
| Kutup sayısı | 3 |
| Pin aralığı | 5,08 mm |
| Satır sayısı | 1 |
| Özellikler | |
| Nominal akım IN | 16 A |
| Nominal gerilim UN | 320 V |
| Hacim direnci | 1,2 mΩ |
| Nominal gerilim (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| Nominal gerilim (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| Anma gerilimi (II/2) | 500 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| Bağlantı teknolojisi | |
| Konnektör sistemi | COMBICON MSTB 2,5 |
| Nominal kesit alanı | 2,5 mm² |
| Kontak türü | Dişi |
| İç kilit | |
| Kilitleme tipi | yok |
| Montaj flanşı | onsuz |
| İletken bağlantısı | |
| Bağlantı yöntemi | Push-X-bağlantı |
| Kablo/PCB bağlantı yönü | 0 ° |
| İletken kesiti, tek telli | 0,5 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,5 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 20 ... 12 |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,5 mm² ... 2,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,5 mm² ... 2,5 mm² |
| Silindir gösterge a x b / çap | 2,8 mm x 2,0 mm / - |
| Kablo soyma uzunluğu | 10 mm |
| İzoleli olmayan yüksükler için teknik özellikler | |
| tavsiye edilen sıkma aleti | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| izole halkasız yüksükler, DIN 46228-1'e uygun | Kesit: 0,5 mm²; Uzunluk: 10 mm |
| Kesit: 0,75 mm²; Uzunluk: 10 mm | |
| Kesit: 1 mm²; Uzunluk: 10 mm | |
| Kesit: 1,5 mm²; Uzunluk: 10 mm | |
| Kesit: 2,5 mm²; Uzunluk: 10 mm | |
| İzoleli yüksükler için teknik özellikler | |
| tavsiye edilen sıkma aleti | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| izole halkalı yüksükler, DIN 46228-4'e uygun | Kesit: 0,5 mm²; Uzunluk: 10 mm |
| Kesit: 0,75 mm²; Uzunluk: 10 mm | |
| Kesit: 1 mm²; Uzunluk: 10 mm | |
| Kesit: 1,5 mm²; Uzunluk: 10 mm | |
| Kesit: 2,5 mm²; Uzunluk: 10 mm | |
| Malzeme verisi - kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | sıcak daldırmalı kalay kaplı |
| Metal yüzey bağlantı noktası (üst katman) | Kalay (4 - 8 µm Sn) |
| Metal yüzey temas alanı (üst katman) | Kalay (4 - 8 µm Sn) |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | yeşil (6021) |
| Yalıtım malzemesi | PBT |
| İzolasyon malzeme grubu | II |
| IEC 60112'ye göre CTI | 575 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Malzeme verileri - işletim elemanı | |
| Renk (İşletim elemanı) | turuncu (2003) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Boyutlu çizim |
|
| Pin aralığı | 5,08 mm |
| Genişlik [g] | 16,86 mm |
| Yükseklik [y] | 14,8 mm |
| Uzunluk [l] | 30,86 mm |
| Çalışma durumu | IEC 61984'e uygun olarak COMBICON konnektörlerinde anahtarlama gücü (COC) yoktur. Gerilim taşırken veya yük altında sökülüp takılmamalıdırlar. |
| İletken bağlantısı | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| İletken hasarı ve gevşemesi için test | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Tekrarlanan takma ve çıkarma | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Çekme testi | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer | 0,5 mm² / sabit / > 20 N |
| 0,5 mm² / çok damarlı / > 20 N | |
| 2,5 mm² / sabit / > 50 N | |
| 2,5 mm² / çok damarlı / > 50 N | |
| Sökme ve takma kuvvetleri | |
| Spesifikasyon | IEC 60512-13-2:2006-02 |
| Sonuç | Test geçildi |
| Çevrim sayısı | 25 |
| Kutup başına bağlantı kuvveti, yaklaşık | 9 N |
| Kutup başına çekme kuvveti, yaklaşık | 8 N |
| İnskripsiyonların direnci | |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Sonuç | Test geçildi |
| Polarizasyon ve kodlama | |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Sonuç | Test geçildi |
| Gözle muayene | |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
| Sonuç | Test geçildi |
| Boyut incelemesi | |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| Sonuç | Test geçildi |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 50 m/s² (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Dayanım testi | |
| Spesifikasyon | IEC 60512-9-1:2010-03 |
| Deniz seviyesinde darbe dayanım gerilimi | 4,8 kV |
| Kontak direnci R1 | 1,2 mΩ |
| Kontak direnci R2 | 1,2 mΩ |
| Takma/sökme çevrimi | 25 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| İklim testi | |
| Spesifikasyon | DIN EN ISO 22479:2022-08 |
| Aşındırıcı stres | 0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim |
| Isıl stres | 105 °C/168 h |
| Güç frekansı dayanım gerilimi | 2,21 kV |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Termal test | Test grubu C | |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
| Test edilen kutup sayısı | 16 |
| İzolasyon direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | IEC 60664-1:2020-05 |
| İzolasyon malzeme grubu | II |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 575 |
| Nominal izolasyon gerilimi (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 3 mm |
| minimum krepaj mesafesi (III/3) | 3,6 mm |
| Nominal izolasyon gerilimi (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 3 mm |
| minimum krepaj mesafesi (III/2) | 3 mm |
| Nominal izolasyon gerilimi (II/2) | 500 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 3 mm |
| minimum krepaj mesafesi (II/2) | 3,6 mm |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| Standart | 300 V | 16 A | 20 - 12 | |
| Kullanım grubu F | ||||
| Yalnızca USR uygulaması | 250 V | 16 A | 20 - 12 | |
| Kullanım grubu D | ||||
| Alternatif 1 | 300 V | 10 A | 20 - 12 | |
Kabloları serbest bırakmak için turuncu basmalı butonu elle çalıştırabilir miyim?
Evet bu mümkün. Ancak 1205053 SZS 0,6X3,5 VDE tornavida kullanarak anahtarları çalıştırmak daha kolaydır.... Daha fazla görüntüle
Evet bu mümkün. Ancak 1205053 SZS 0,6X3,5 VDE tornavida kullanarak anahtarları çalıştırmak daha kolaydır.
Daha az görüntülePush-X aracılığıyla kabloları ne sıklıkla bağlayabilirim?
Standartlar çerçevesinde test edilen 10 kablaj döngüsü, pratik uygulamalarda önemli ölçüde aşılmaktadır.... Daha fazla görüntüle
Standartlar çerçevesinde test edilen 10 kablaj döngüsü, pratik uygulamalarda önemli ölçüde aşılmaktadır.
Daha az görüntüleKonnektörlerle birlikte hangi ürünler kullanılabilir?
Konnektör, MSTB 2,5 pin konnektör yapısı tabanlı M ürün serisinden COMBICON ürünleriyle uyumludur. Her bir konnektör için uygun ürünleri “Aksesuarlar” altında bulabilirsiniz.
Takarken birkaç özdeş konnektörün yanlış eşleşmesini nasıl önleyebilirim?
Konnektör için kodlama profillerinin ve soket için kodlama bölümlerinin kullanılması uyumsuzluğu önler. Eşleşen ürünleri "Aksesuarlar" altında bulabilirsiniz.... Daha fazla görüntüle
Konnektör için kodlama profillerinin ve soket için kodlama bölümlerinin kullanılması uyumsuzluğu önler. Eşleşen ürünleri "Aksesuarlar" altında bulabilirsiniz.
Daha az görüntüleUygulamam için basit bir elektrik testi nasıl yapabilirim?
XPC'nin üst kısmında bir dokunma bağlantısı vardır ve sinyal bir ölçüm probu ile kolayca alınabilir. Uygun ölçüm probu "Aksesuarlar" altında bulunabilir.... Daha fazla görüntüle
XPC'nin üst kısmında bir dokunma bağlantısı vardır ve sinyal bir ölçüm probu ile kolayca alınabilir. Uygun ölçüm probu "Aksesuarlar" altında bulunabilir.
Daha az görüntüleBağlantı alanının güvenilir bir şekilde açık ve kullanıma hazır olarak tedarik edebilir miyim?
Evet, tasarım ve malzemeler Push-X'in zorlu nakliye sonrasında bile belirtilen ortam koşullarında kullanıma hazır olacak şekilde geliştirilmiştir. Bu durum laboratuvarlarımızda kapsamlı bir şekilde doğrulanmıştır. Bağlantı alanları açık olarak teslim edilir.
Bağlamadan önce çok telli kabloyu bükmem gerekiyor mu?
Bükmek zorunlu değildir. Ancak, birbirinden ayrılmış tellere izin verilmez ve hafifçe bükülerek yeniden şekillendirilebilir.
