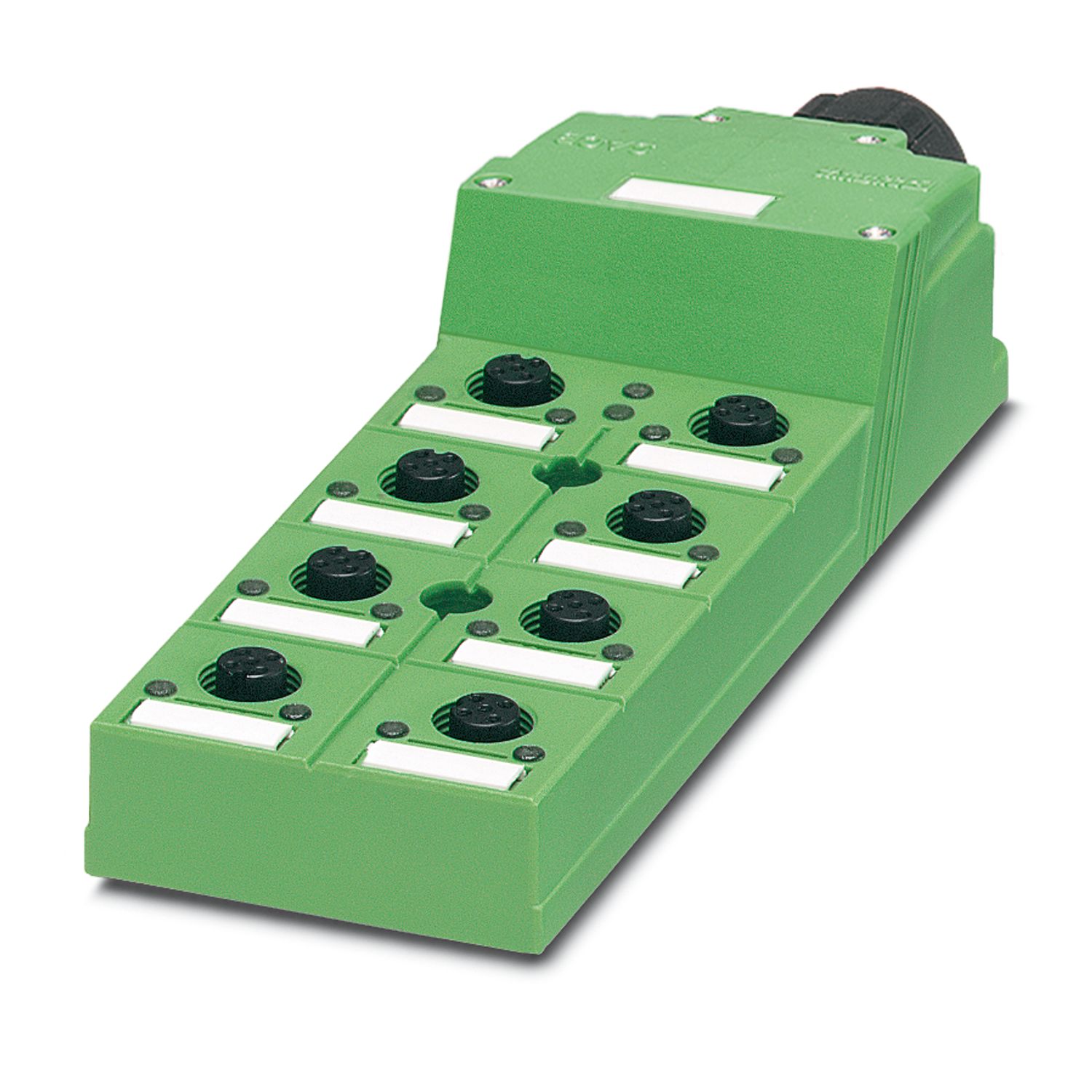

SACB-8/16-L-SC
-
Dağıtım kutusu
1680584
Dağıtım kutusu, bağlantı yöntemi: M12 dişi konnektör Plastik, slot sayısı: 8, pin sayısı: 5, kodlama: A, slot ataması: Çift, durum göstergesi: evet, PNP; ana kablo bağlantısı: Yaylı bağlantı 180°, ekranlama: hayır
Ürün Ayrıntıları
| Ürün tipi | Dağıtım kutusu |
| Kutup sayısı | 5 |
| Slot sayısı | 8 |
| Kodlama | A |
| LED | evet |
| Lokal diyagnostikler | |
| İzlenen fonksiyon | Modül başına besleme gerilimi |
| Görsel temsil | yeşil LED |
| Maks. işletme gerilimi Umax | 30 V DC |
| Lokal diyagnostikler | Modül başına besleme gerilimi yeşil LED |
| I/O durum göstergesi Sarı LED | |
| Nominal gerilim UN | 24 V DC |
| Nominal akım, toplam | 12 A |
| Slot başına maks. akım taşıma kapasitesi | 2 A |
| Slot başına akım taşıma kapasitesi | 4 A |
| İletken bağlantısı | |
| Sensör/aktüatör bağlantı sistemi | M12 dişi konnektör |
| İletken kesiti Çok telli sinyal hattı | 0,14 mm² ... 1 mm² |
| İletken kesiti Çok telli güç kaynağı | 0,2 mm² ... 1,5 mm² |
| Bağlantı kesit alanı AWG Çok telli sinyal hattı | 26 ... 17 |
| Bağlantı kesit alanı AWG Çok telli güç kaynağı | 24 ... 16 |
| Kablo soyma uzunluğu Sinyal hattı | 10 mm |
| Sensör/aktüatör kablosu sıkma torku | 0,4 Nm |
| Sıkma torku, birleştirme somunu | 2,5 Nm |
| Pin ataması | |
| Slot/konum = Kablo rengi veya bağlantı | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE | |
| Durum göstergesi mevcut | evet |

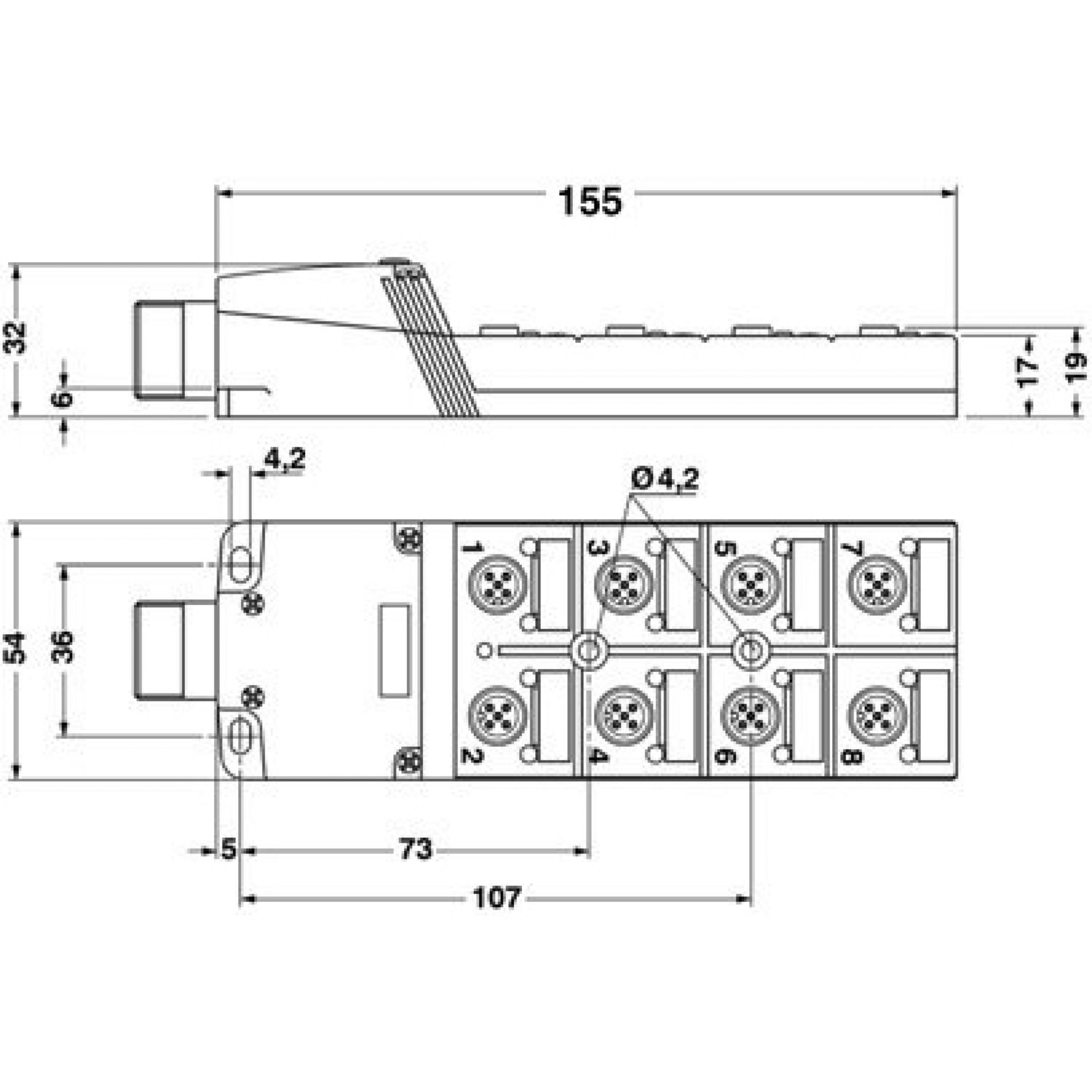

| Boyutlu çizim |
|
| Genişlik | 54 mm |
| Yükseklik | 32 mm |
| Uzunluk | 155 mm |
| Malzeme Dişli kovan | PA |
| Malzeme Muhafaza | PA |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Sızdırmaz malzeme O-ring | NBR |
| Kontak malzemesi | CuSn |
| Kontak yüzey malzemesi | Ni/Au |
| Kontak taşıyıcı malzemesi | PA |
| Kontak malzemesi, ana kablo tarafı | CuZn |
| Ana kablo tarafıda kontak taşıyıcı malzemesi | PA 6.6 V0 |
| Kontak yüzey malzemesi, ana kablo tarafı | NiSn |
| Dış kablo çapı | 6,5 mm ... 9,5 mm |
| Bağlantı yöntemi | Yaylı bağlantı |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 75 °C |
Avantajlarınız
Yüksek seviyede koruma ve dayanıklı mahfaza sayesinde sahada güvenlik
Uygun: Hızlı ve kolay tanı sayesinde yüksek makine kullanılabilirliği
Yerden tasarruf: tek bir slotta iki sensör için çift yer olan dağıtım kutusu
Esnek: sahada montaj için konnektör kapaklı dağıtıcı
