ME MAX 22,5-SKT-2-2-7035+4PSPT4
-

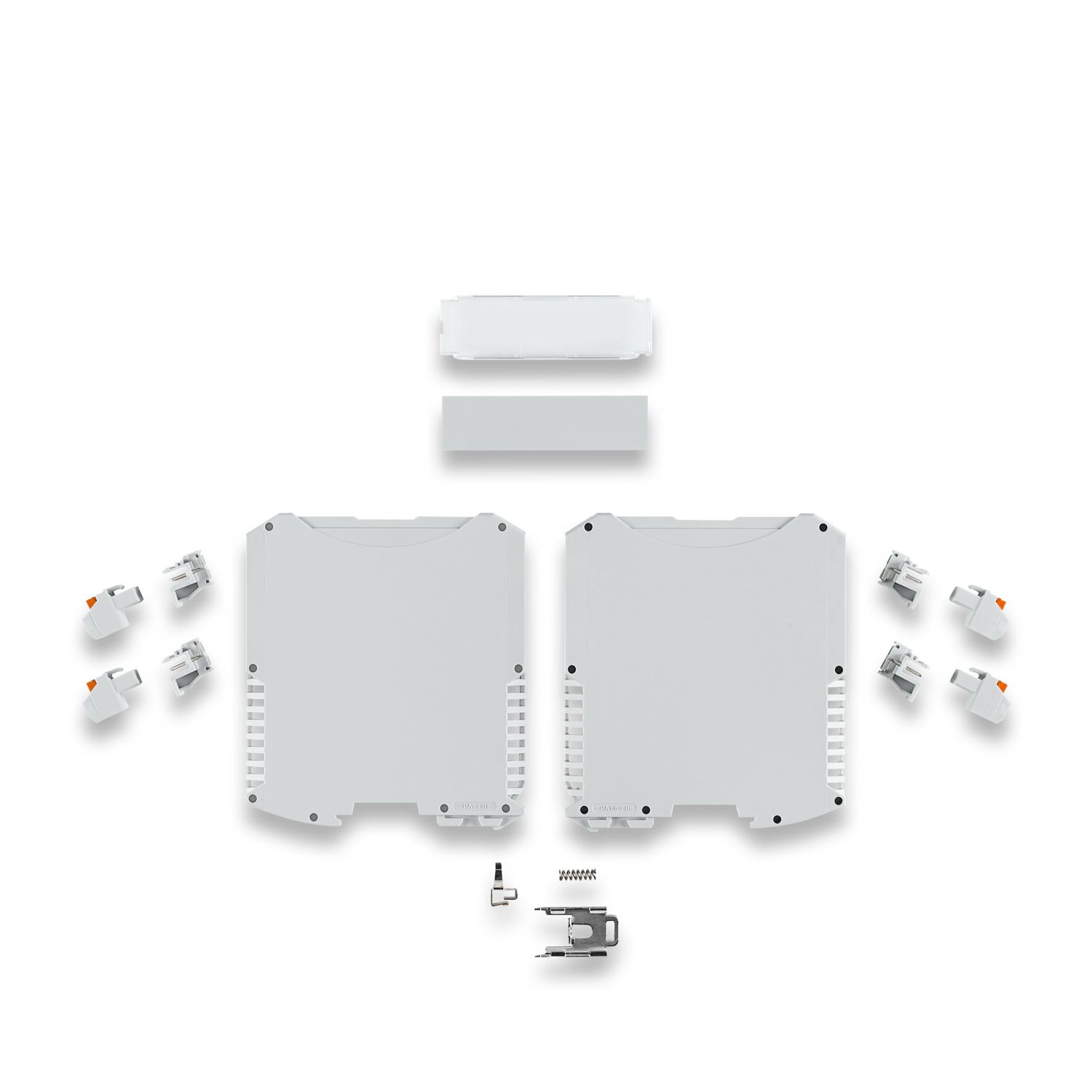

Kutu seti
1457227

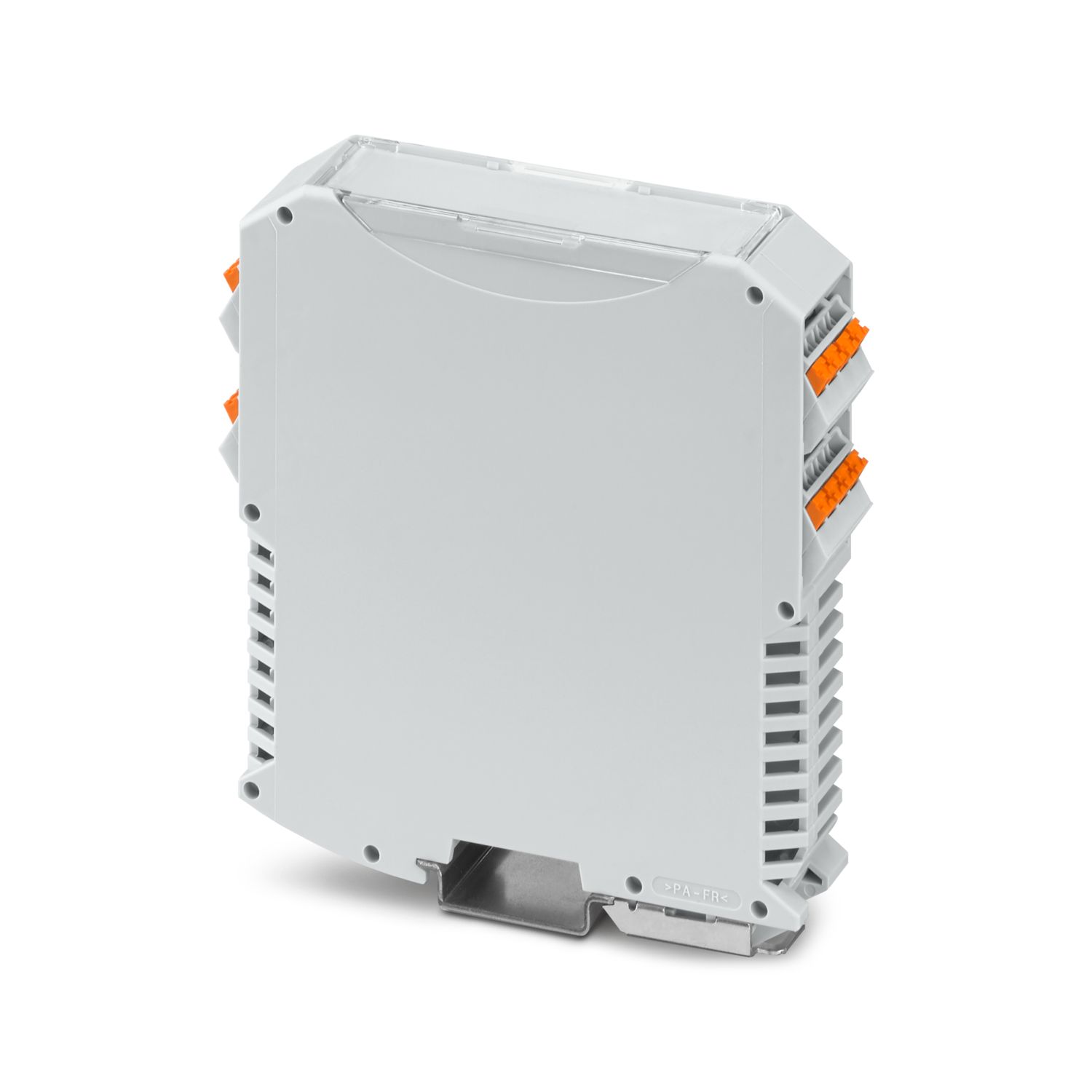

DIN ray muhafazası, DIN ray üzerine montaj için, renk: açık gri (benzeri RAL 7035), genişlik: 22,6 mm, yükseklik: 99 mm, derinlik: 113,65 mm, 4 PCB konnektörü dahil, 4 kutup, vidalı bağlantı, 2,5 mm2 için, nominal akım: 12 A, 320 V, PCB yüzeyi: 7500 mm2
Ürün Ayrıntıları
| Montaj açıklaması | Lütfen indirme alanında sağlanan montaj talimatlarına uyun. |
| Tavsiye edilen | Bus konnektörü için kontak pedlerinin malzemesi, galvanik altın kaplama (sert altın kaplama) |
| PCB yüzeyi | PCB yüzey spesifikasyonu yönlendirme amaçlıdır ve temel bir PCB'ye dayanmaktadır. Muhafaza ayrıca birkaç PCB'yi de barındırabilir. |
| Ürün tipi | İstiflenebilir muhafaza seti |
| Muhafaza tipi | DIN ray muhafazası |
| Muhafaza serisi | ME-MAX |
| Ürün gamı | ME MAX 22,5.. |
| Kutup sayısı | 16 |
| Maks. kutup sayısı | 16 (pin aralığı: 5 mm) |
| Satır sayısı | 2 |
| Tip | DIN ray üzerine montaj için |
| 4 PCB konnektörü dahil, 4 kutup, vidalı bağlantı, 2,5 mm² için, nominal akım: 12 A, 320 V | |
| Havalandırma delikleri mevcut | evet |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Boyutlu çizim |
|
| Genişlik | 22,6 mm |
| Yükseklik | 99 mm |
| Derinlik | 113,65 mm |
| DIN rayının üst kenarından itibaren derinlik | 107 mm |
| PCB tasarımı | |
| PCB kalınlığı | 1,4 mm ... 1,8 mm |
| Renk (Muhafaza) | açık gri (RAL 7035) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA |
| Yüzey özellikleri | işlem görmemiş |
| Ortam koşulları | |
| Ulaşılabilir maks. IP kodu | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (güç kaybına bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Göreceli nem (stok/nakliye) | 80 % (maksimum) |
| PCB taşıyıcı sayısı | 1 |
| PCB montaj tipi | Kilitleme |
| Toplam PCB yüzeyi | 7500 mm² |
| PCB'nin kalınlığı | 1,4 mm ... 1,8 mm |
| Montaj tipi | DIN rayı montajı |
| Ambalaj tipi | karton ambalajlı |
| Dış ambalaj tipi | Karton |
