VC-TR2/3M-PEA
-
Kovan çerçevesi
1607062
Kovan çerçevesi, Ürün kapsamı: VARIOCON, tasarım: VC2, renk: siyah
Ürün Ayrıntıları
| Güvenlik notu | |
| Güvenlik notu | UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir. |
| • UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir. | |
| • UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir. | |
| • Ürünler, tesis, kontrolör ve elektrikli cihaz mühendisliği alanlarındaki uygulamalar için uygundur. | |
| • Konnektörler, dış mekan uygulamalarında kullanıldığında çevresel etkilere karşı korunmalıdır. | |
| • Montajlı ürünlerin manipüle edilmesine veya uygun olmayan biçimde açılmasına izin verilmez. | |
| • Yalnızca listelenmiş standartların teknik verilerinde belirtilmiş olan (ör. phoenixcontact.com/products adresinde çevrimiçi olarak sunulan ürün aksesuarları içeriğinde listelenmiş olanlar), eşleşen konnektörler kullanın. | |
| • Ürün, üçüncü taraf üreticiler ile doğrudan bağlantı halinde kullanıldığında, tüm sorumluluk kullanıcıya aittir. | |
| • > 50 V AC çalışma gerilimleri için, iletken konnektör muhafazaları topraklanmalıdır | |
| • Koruyucu veya fonksiyonel toprağın doğru bağlandığından emin olun. | |
| • Birden fazla sayıda devreyi bir kabloda ve/veya konnektörde kombine ederken, VDE 0100/1.97 § 411.1.3.2 ve DIN EN 60 204/11.98 § 14.1.3 geçerlidir | |
| • İlgili teknik verileri dikkate alın. Gerekli bilgileri aşağıda belirtilen yerlerde bulabilirsiniz: o Ürünün üzerinde o Ambalaj etiketi üzerinde o Sağlanan dokümantasyonun içeriğinde o Çevrimiçi olarak, phoenixcontact.com/products adresinde ilgili ürün başlığı altında |
|
| • Yalnızca Phoenix Contact tarafından tavsiye edilen aletleri kullanın | |
| • Bu ürün için çevrimiçi olarak phoenixcontact.com/products adresindeki İndirilenler sayfasında sunulan montaj talimatları/Design In tasarım dokümanlarına uyulmalıdır. | |
| • Kullanımda olmayan konnektörleri korumak için bir koruyucu kapak kullanın. Uygun aksesuarlar, phoenixcontact.com/products adresinde ilgili ürüne ait aksesuar bölümünde çevrimiçi olarak sunulmuştur | |
| • Konnektörü yalnızca tamamen takılmış durumda iken işletin. | |
| • Kabloyu döşerken, konnektörlere etkiyen çekme yükünün standartlarda belirtilen üst sınırı aşmadığından emin olun. | |
| • Kablonun minimum bükülme yarıçapını dikkate alın. Kabloyu bükmeden döşeyin. | |
| • Normal çalışma esnasında, konnektör ısınır. Ortam koşullarına bağlı olarak, konnektörün yüzeyi ısınmaya devam edebilir. Böyle bir durumda kullanıcı, uyarılar (ör. DIN EN ISO 13732-1:2008-12) asmakla sorumludur. | |
| Ürün tipi | Kontak ara parçası |
| Ürün gamı | VARIOCON |
| Seri | VC-M |
| Tasarım | VC2 |
| Modül slot sayısı | 3 |
| Sıkma torku | 0,8 ... 0,8 Nm |
| Vida yivi | ST2,9 |

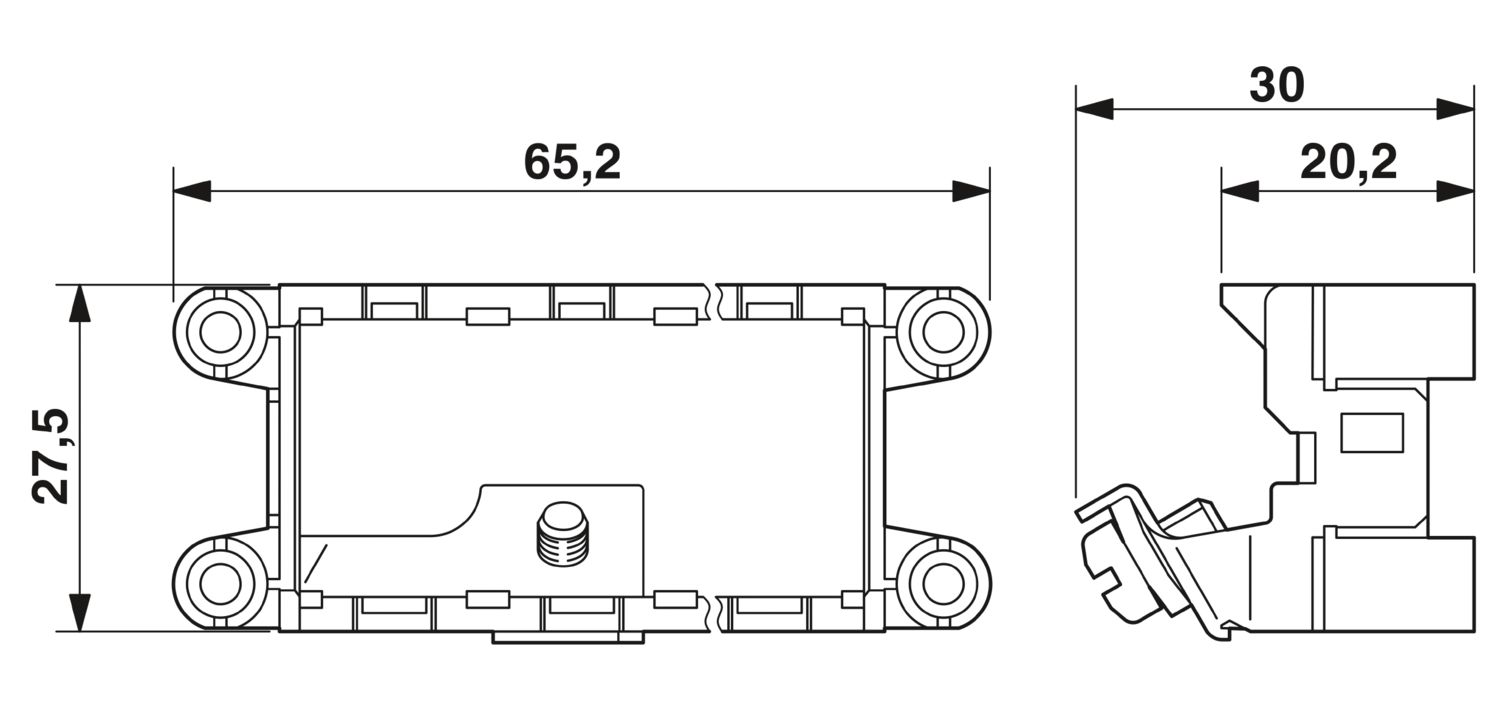

| Boyutlu çizim |
|
| Genişlik | 65,2 mm |
| Yükseklik | 27,5 mm |
| Derinlik | 20,2 m |
| Uzunluk | 32 mm |
| Renk | siyah |
| Muhafaza kısmının rengi | siyah |
| Malzeme Muhafaza | Poliamid (Kovan çerçevesi) |
| Malzeme Kontak | CuZn |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Kontak yüzey malzemesi | nikel kaplı |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C |
Avantajlarınız
Kanıtlanmış COMBICON teknolojisi
Üniversal bağlantı
Hatalı bağlantıyı önlemek için kodlanabilir
