Entegre I/O'lara sahip olan bus modülü bir Modbus/TCP (UDP) ağında kullanım için tasarlanmıştır ve Inline I/O sistemine bağlantı sağlar. Bus modülüne 61 adete kadar Inline cihazı bağlanabilir. Bus modülü maksimum 16 PCP cihazını destekler.

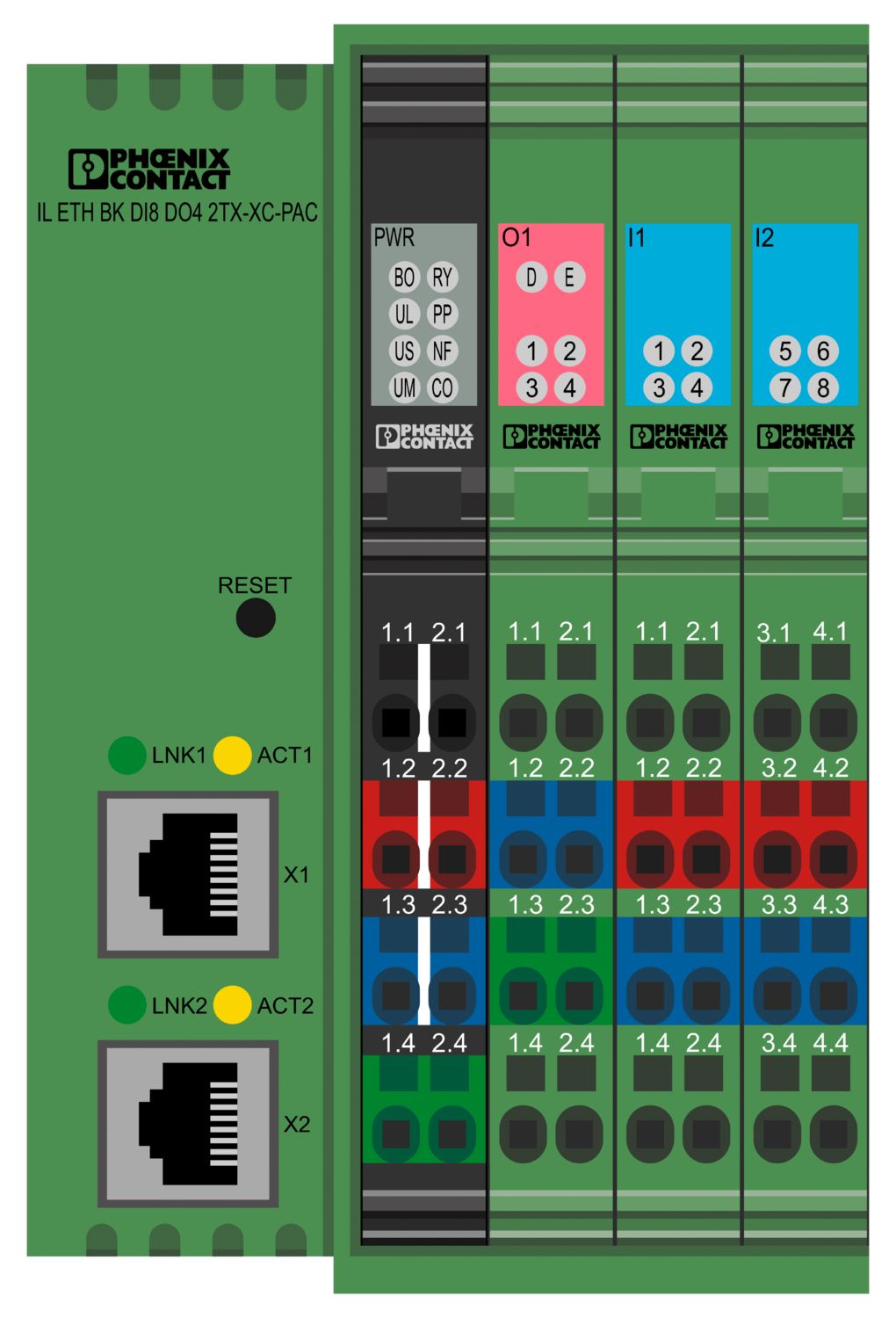

IL ETH BK DI8 DO4 2TX-XC-PAC
-
Bus modülü
2701388
Inline, Bus modülü, Modbus/TCP(UDP), RJ45 dişi konnektör, Dijital girişler: 8, 24 V DC, bağlantı teknolojisi: 3-iletken, Dijital çıkış: 4, 24 V DC, 500 mA, bağlantı teknolojisi: 3-iletken, Aşırı koşullar versiyonu, lokal bus'taki iletim hızı: 500 kBit/s / 2 MBit/s, muhafaza sınıfı: IP20, Inline bağlantıları ve markalama alanları dahil
Ücretsiz İndirilebilir.
İndirilebilir Dosyalar
Ürün Ayrıntıları
| Boyutlu çizim |
|
| Genişlik | 80 mm |
| Yükseklik | 119,8 mm |
| Derinlik | 71,5 mm |
| Boyutlar ile ilgili not | Erkek konnektörlü özellikler |
| Uygulamaya yönelik not | |
| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Modbus/TCP (UDP) | |
| Arabirim adeti | 2 |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| İletim hızı | 10/100 MBit/s |
| İletim fiziği | RJ45 bükümlü çift Ethernet |
| Inline lokal bus | |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Inline data jumper |
| İletim hızı | 500 kBit/s / 2 MBit/s (Otomatik algılama, birleştirilmiş sistemsiz) |
| Fieldbus: Lokal bus gateway | |
| Maks. lokal bus cihaz sayısı | 61 (Tümleşik I/O'lar, iki cihazdan oluşur) |
| Sistem limitleri | |
| Desteklenen cihaz sayısı | maks. 63 (istasyon başına) |
| Bağlanabilir lokal bus cihazlarının sayısı | maks. 61 (Tümleşik I/O'lar, iki cihazdan oluşur) |
| Parametre kanallı cihaz sayısı | maks. 16 |
| Desteklenen uzaktan bus dallanmalı branş klemensi sayısı | 0 |
| Modül | |
| ID kod (hex) | yok |
| Giriş adres alanı | 8 Bit |
| Çıkış adres alanı | 4 Bit |
| Kayıt uzunluğu | 16 Bit |
| Dijital: | |
| Giriş ismi | Dijital girişler |
| Giriş tanımlaması | EN 61131-2 tip 1 |
| Giriş sayısı | 8 |
| Bağlantı yöntemi | Inline konnektörler |
| Bağlantı sistemi | 3-iletken |
| Giriş gerilimi | 24 V DC |
| Giriş gerilim aralığı "0" sinyali | -30 V DC ... 5 V DC |
| Giriş gerilim aralığı "1" sinyali | 15 V DC ... 30 V DC |
| Nominal giriş gerilimi UIN | 24 V DC |
| UIN'de nominal giriş akımı | tip. 3 mA |
| Her kanal için tipik giriş akımı | tip. 3 mA |
| Tipik tepki süresi | yaklaşık 500 µs |
| 0'dan 1'e sinyal değişim gecikmesi | 1,2 ms |
| 1'den 0'a sinyal değişim gecikmesi | 1,2 ms |
| Koruma devresi | Polarite koruma; Bastırıcı diyot |
| Dijital: | |
| Çıkış ismi | Dijital çıkış |
| Bağlantı yöntemi | Inline konnektörler |
| Bağlantı sistemi | 3-iletken |
| Çıkış sayısı | 4 |
| Koruma devresi | Kısa devre ve aşırı yük koruması; Çıkış sürücüsünde ters gerilim devresi |
| Çıkış gerilimi | 24 V DC -1 V (Nominal akımda) |
| Modül başına maksimum çıkışı akımı | maks. 2 A |
| Nominal çıkış gerilimi | 24 V DC |
| Kapandığında çıkış akımı | maks. 10 µA (Yüklü değilken ayarlanmamış bir çıkışta bile gerilim ölçülebilir.) |
| Nominal yük, endüktif | 12 VA (1,2 H, 48 Ω) |
| Nominal yük, lamba | 12 W |
| Nominal yük, omik | 12 W |
| Kısa palslara ters gerilim dayanımı | Ters gerilime dayanıklı |
| Aşırı yükte davranış | Oto restart |
| Endüktif yükte davranış | Çıkış tahrip olabilir |
| Gerilim kesilmesindeki davranış | Çıkış enerji beslemesini gecikmesiz takip eder |
| Sinyal gecikmesi | tip. 1,2 ms |
| Aşırı akımda kapatma | min. 0,7 A |
| Ürün tipi | I/O bileşeni |
| Ürün gamı | Inline |
| Tasarım | modüler |
| Teslimat kapsamı | Inline bağlantıları ve markalama alanları dahil |
| Kanal sayısı | 12 |
| Önemli özellikler | Aşırı koşullar versiyonu |
| Diyagnostik mesajları | Dijital çıkışların kısa devresi veya aşırı yüklemesi var |
| Sensör besleme hatası var | |
| Aktüatör beslemesinde hata var |
| Nominal durum için maksimum güç kaybı | 6,3 W |
| Potansiyeller | |
| Koruma devresi | Aşırı gerilim koruma (segment besleme, ana besleme, bus modülü besleme); Bastırıcı diyot, 35 V DC |
| Ters polarite koruması (segment besleme, ana besleme, bus modülü besleme); Bastırıcı diyot, 35 V DC | |
| Potansiyeller: Bus modülü beslemesi UBK; Haberleşme gücü UL (7.5 V) ve analog besleme UANA (24 V) bus modülünün beslemesinden elde edilir. | |
| Besleme gerilimi | 24 V DC (Inline konnektör üzerinden) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 0,98 A (maks. bağlı I/O terminal sayısı ile) |
| min. 80 mA (I/O terminalleri bağlı olmadan) | |
| Potansiyeller: İletişim gücü (UL) | |
| Besleme gerilimi | 7,5 V DC |
| Potansiyeller: Analog modüllerin beslemesi (UANA) | |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Potansiyeller: (UM) ana devre beslemesi | |
| Besleme gerilimi | 24 V DC (Inline konnektör üzerinden) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 8 A DC |
| min. 3 mA (bağlı çevre birimler hariç) | |
| Potansiyeller: Segment devresi beslemesi (US) | |
| Besleme gerilimi | 24 V DC (Inline konnektör üzerinden) |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım çekişi | maks. 8 A DC |
| min. 3 mA (bağlı çevre birimler hariç) | |
| Bağlantı teknolojisi | |
| Bağlantı adı | Inline konnektörler |
| İletken bağlantısı | |
| Bağlantı yöntemi | Yaylı bağlantı |
| İletken kesiti, tek telli | 0,08 mm² ... 1,5 mm² |
| Esnek iletken kesiti | 0,08 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Inline konnektörler | |
| Bağlantı yöntemi | Yaylı bağlantı |
| İletken kesiti, tek telli | 0,08 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,08 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 55 °C (Standart) |
| -40 °C ... 70 °C (Genişletildi, Veri sayfasındaki “Başarı ile test edildi: aşırı ortam koşullarına kullanılabilir” bölümüne bakın.) | |
| Koruma sınıfı | IP20 |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 10 % ... 95 % (yoğunlaşma yok) |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montaj tipi | DIN rayı montajı |
cULus Onaylı
Onay kimliği: E140324
Avantajlarınız
2 Ethernet port (entegre switch'li)
Auto negotiation
Autocrossing
İletim hızları 10 Mbps ve 100 Mbps
Lokal bus'ta iletim hızının otomatik algılanması (500 kbps veya 2 Mbps)
8 dijital giriş, 4 dijital çıkış (tümleşik)
OPC server üzerinden veri paylaşımı desteklenir
TCP/IP üzerinden erişim için yazılım arayüzü: Cihaz Sürücü Arayüzü (DDI)
Web tabanlı yönetim
Aşırı ortam koşullarında kullanılabilir
Genişletilmiş sıcaklık aralığı -40 °C ... +70 °C (veri sayfasındaki “Başarı ile test edildi: aşırı ortam koşullarına kullanılabilir” yazısına bakın)
Kaplamalı PCB'ler
