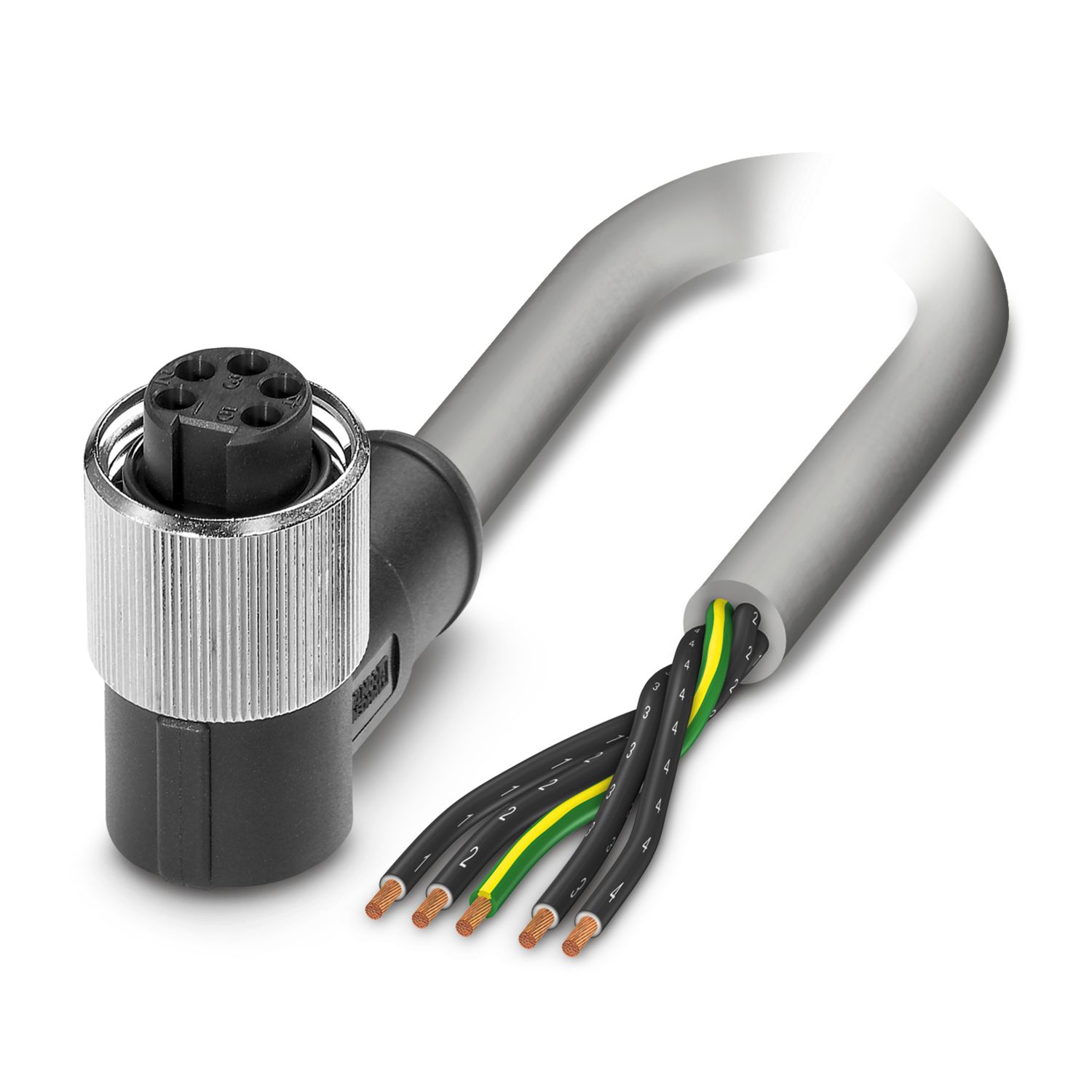

SAC-5P- 5,0-430/MINFR PWR
-
Güç kablosu
1443378
Güç kablosu, 5-kutup, PVC, gri RAL 7001, açık kablo, açık Dişi açılı 7/8"-16UNF, kodlama: A, kablo uzunluğu: 5 m, 1,5 mm2 iletken kablo kesiti, Güç kaynağı için
Ürün Ayrıntıları
| Ürün tipi | Sensör/aktüatör kablosu |
| Uygulama | Güç kaynağı |
| Kutup sayısı | 5 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | hayır |
| Kodlama | A |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| UL 94'e uygun yanmazlık sınıfı | HB |
| Gövde malzemesi | TPU |
| Kontak malzemesi | CuZn |
| Kontak yüzey malzemesi | Au |
| Kontak taşıyıcı malzemesi | PA 6.6 |
| Vidalı bağlantı için malzeme | Çinko pres döküm, nikel kaplı |
| Nominal darbe gerilimi | 4000 V |
| İzolasyon direnci | ≥ 10 MΩ |
| Nominal gerilim UN | 63 V DC |
| Nominal akım IN | 10 A |
| Mekanik veriler | |
| Takma/çekme çevrimleri | 100 |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | hayır |
| Bağlantı 1 | |
| Tasarım | açık kablo |
| Bağlantı 2 | |
| Tasarım | Dişi açılı 7/8"-16UNF |
| Kutup sayısı | 5 |
| Kodlama tipi | A |
| Kablo uzunluğu | 5 m |
| PVC gri [430] | |
| Boyutlu çizim |
|
| Kablo ağırlığı | 168 kg/km |
| UL AWM Tipi | 21098 (90 °C / 600 V) |
| Kutup sayısı | 5 |
| Ekranlı | hayır |
| Kablo tipi | PVC gri [430] |
| AWG sinyal hattı | 16 |
| İletken yapısı, besleme gerilimi | 30x 0,25 mm |
| Kablo kesiti | 5x 1,5 mm² |
| Dış kablo çapı | 10,00 mm |
| Dış kılıf, malzeme | PVC |
| Dış kılıf, renk | gri RAL 7001 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PVC |
| Tek tel, renk | siyah 1, siyah 2, siyah 3, siyah 4, yeşil/sarı |
| Genel bükülme | 5 iletken, bükümlü |
| Nominal gerilim, kablo | 600 V |
| Test gerilimi | 3000 V |
| Minimum eğilme yarıçapı, sabit kurulum | 4 x D |
| Minimum eğilme yarıçapı, esnek kurulum | 12,5 x D |
| En küçük eğilme yarıçapı, sabit montaj | 40 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 125 mm |
| Ateşe dayanıklılık | UL 1581, Sec. 1061 (Cable Flame) |
| IEC 60332-1-2 | |
| Yağa dayanıklılık | iyi yağ direnci |
| Ortam sıcaklığı (çalışma) | -40 °C ... 90 °C (kablo, sabit montaj) |
| -5 °C ... 90 °C (Kablo, sabit montaj) | |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| IP68 | |
| Ortam sıcaklığı (çalışma) (Dişi konnektör/erkek konnektör.) | -40 °C ... 90 °C (Dişi) |
| Ortam sıcaklığı (çalışma) (Kablo, sabit montaj) | -40 °C ... 90 °C (kablo, sabit montaj) |
| Ortam sıcaklığı (çalışma) (Kablo, esnek montaj) | -5 °C ... 90 °C (Kablo, sabit montaj) |
Avantajlarınız
Kolay ve güvenli: 100 % elektriksel olarak test edilmiş plug-in bileşenler
Yüksek performans: güç beslemesi için geniş iletken kesitli kablolar ve plug-in konnektörler
