PT 4-WE/37
-
Panel geçiş klemensi
3044942
Panel geçiş klemensi, nom. gerilim: 500 V, nominal akım: 24 A, bağlantı sayısı: 74, pin sayısı: 37, bağlantı yöntemi: Push-in bağlantı, Nominal kesit alanı: 4 mm2, kesit alanı: 0,14 mm2 - 4 mm2, montaj tipi: Duvara montaj, renk: gri
Ürün Ayrıntıları
| Montaj açıklaması | Diğer iletken yüzeyler ile minimum mesafe: min 5 mm |
| Ürün tipi | Geçiş klemensi |
| Ürün gamı | PT 4-WE |
| Kutup sayısı | 37 |
| Pin aralığı | 5,2 mm |
| Bağlantı sayısı | 74 |
| Satır sayısı | 1 |
| Potansiyeller | 37 |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal durum için maksimum güç kaybı | 1,02 W |
| Nominal kesit | 4 mm² |
| Nominal kesit AWG | 14 |
| Not | Çalışma eğrisi istek üzerine verilir. |
| Kablo soyma uzunluğu | 10 mm ... 12 mm |
| İç silindirik gösterge | A3 |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 0,14 mm² ... 4 mm² |
| Kesit AWG | 26 ... 12 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 0,14 mm² ... 4 mm² |
| İletken kesiti, çok telli [AWG] | 26 ... 12 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,14 mm² ... 2,5 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,14 mm² ... 2,5 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 0,5 mm² |
| Nominal akım | 24 A |
| Maksimum yük akımı | 30 A (6 mm² iletken kesiti bulunan, tek telli) |
| Nominal gerilim | 500 V |
| Nominal kesit alanı | 4 mm² |
| Doğrudan geçmeli bağlantı kesiti | |
| İletken kesiti, tek telli | 0,34 mm² ... 4 mm² |
| İletken kesiti, tek telli [AWG] | 24 ... 12 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,34 mm² ... 2,5 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,34 mm² ... 2,5 mm² |

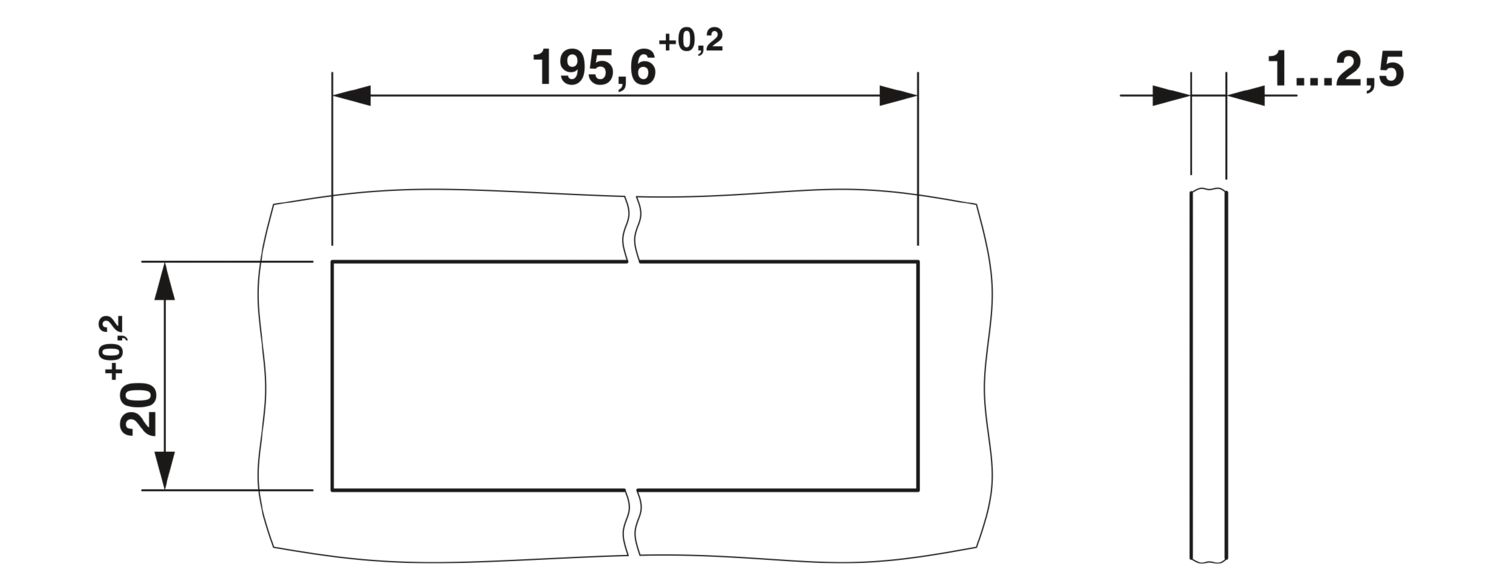

| Boyutlu çizim |
|
| Genişlik | 195,6 mm |
| Yükseklik | 26,6 mm |
| Pin aralığı | 5,2 mm |
| Plaka kalınlığı | 1 mm ... 2,5 mm |
| Renk | gri |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı gerilim testi | |
| Test gerilimi set değeri | 7,3 kV |
| Sonuç | Test geçildi |
| Sıcaklık artış testi | |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Sonuç | Test geçildi |
| Kısa süreli dayanım akımı 2,5 mm² | 0,15 kA |
| Kısa süreli dayanım akımı 4 mm² | 0,15 kA |
| Kısa süreli dayanım akımı 2,5 mm² | 0,3 kA |
| Kısa süreli dayanım akımı 4 mm² | 0,3 kA |
| Kısa süreli dayanım akımı 2,5 mm² | 0,5 kA |
| Sonuç | Test geçildi |
| Güç frekansı dayanım gerilimi | |
| Test gerilimi set değeri | 1,89 kV |
| Sonuç | Test geçildi |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Mekanik kuvvet | |
| Sonuç | Test geçildi |
| Taşıyıcıdaki ek | |
| DIN rayı/Befestigungsauflage | NS 35 |
| Test kuvveti set değeri | 1 N |
| Sonuç | Test geçildi |
| İletken hasarı ve gevşemesi için test | |
| Kablo kesiti/ağırlık | 0,14 mm2/0,2 kg |
| 2,5 mm²/0,7 kg | |
| 4 mm²/0,9 kg | |
| Sonuç | Test geçildi |
| Yaşlanma | |
| Sıcaklık çevrimleri | 192 |
| Sonuç | Test geçildi |
| İğne ucu alevi testi | |
| İfşa süresi | 30 s |
| Sonuç | Test geçildi |
| Osilasyon/geniş bant gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte |
| Frekans | f1 = 5 Hz - f2 = 150 Hz arası |
| ASD seviyesi | 0,964 (m/s²)²/Hz |
| Hızlanma | 0,58g |
| Her eksen için test süresi | 5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Sonuç | Test geçildi |
| Şoklar | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 5g |
| Şok süresi | 30 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Sonuç | Test geçildi |
| Ortam koşulları | |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam sıcaklığı (montaj) | -5 °C ... 70 °C |
| Ortam sıcaklığı (aktivasyon) | -5 °C ... 70 °C |
| İzin verilen nem (stok/nakliye) | 30 % ... 70 % |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Montaj tipi | Duvara montaj |
Avantajlarınız
Tespit pinli versiyonlarla kolay gruplama
Yan yana dizilebilir tek klemensler sayesinde yüksek derecede esnek
Hızlı Push-in yaylı bağlantı sayesinde kolay iletken bağlantısı
Kolay köprüleme, test ve markalama için komple CLIPLINE aksesuarları
İzole gövdeye entegre kenetlenme prensibiyle sac kalınlığının otomatik kompanzasyonu
