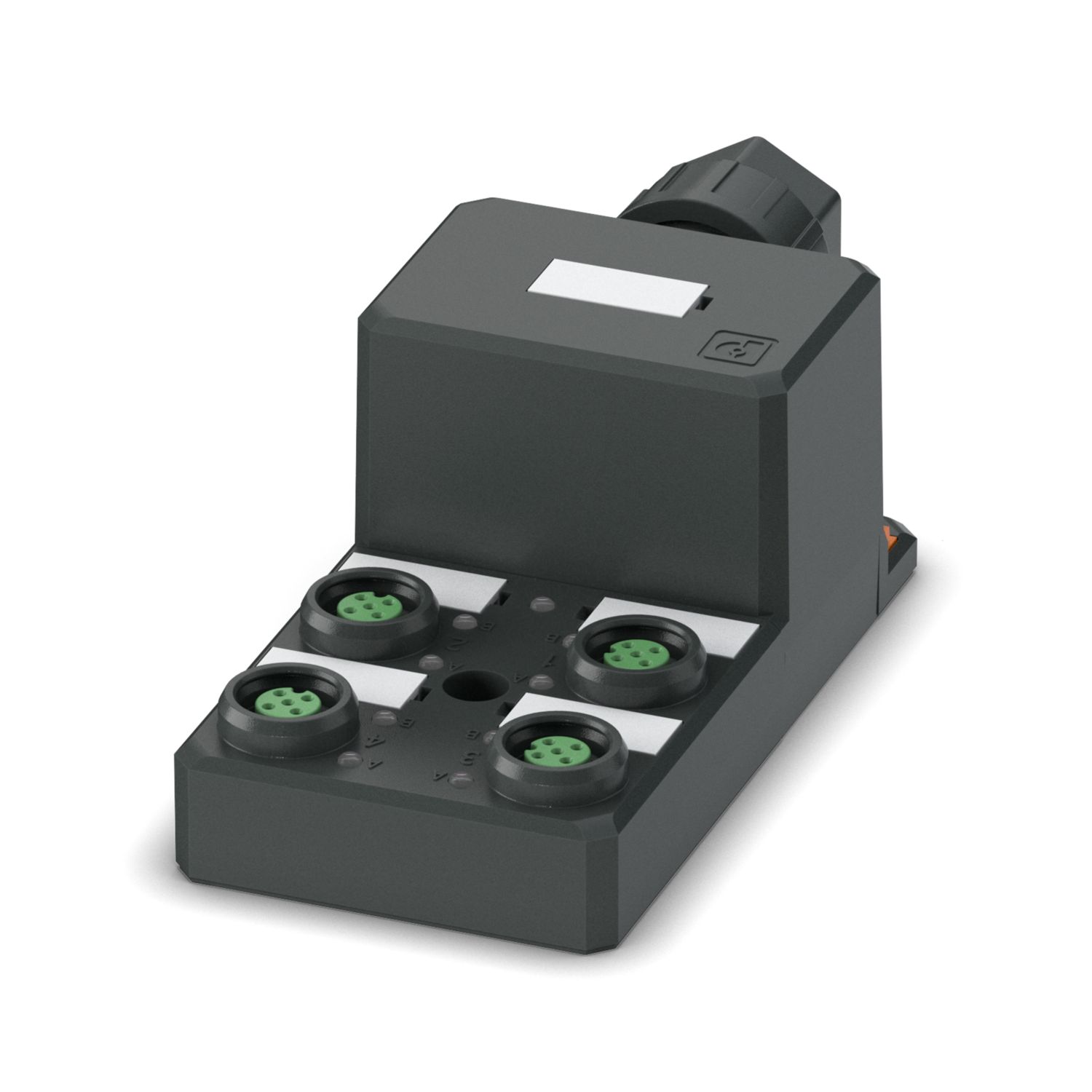

SACB-4/ 8-L-PTP P12 - Dağıtım kutusu - 1491623

Notlar

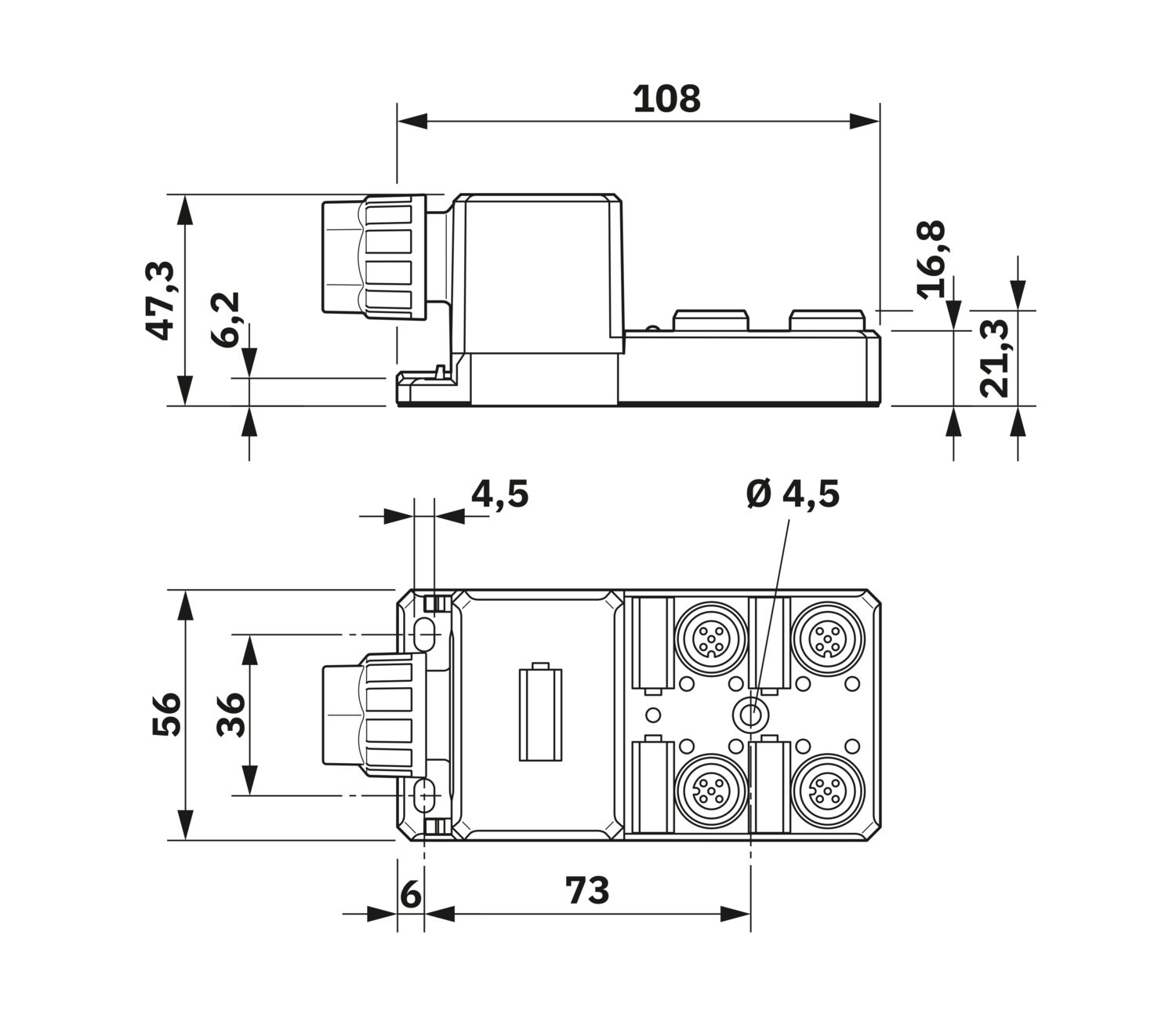

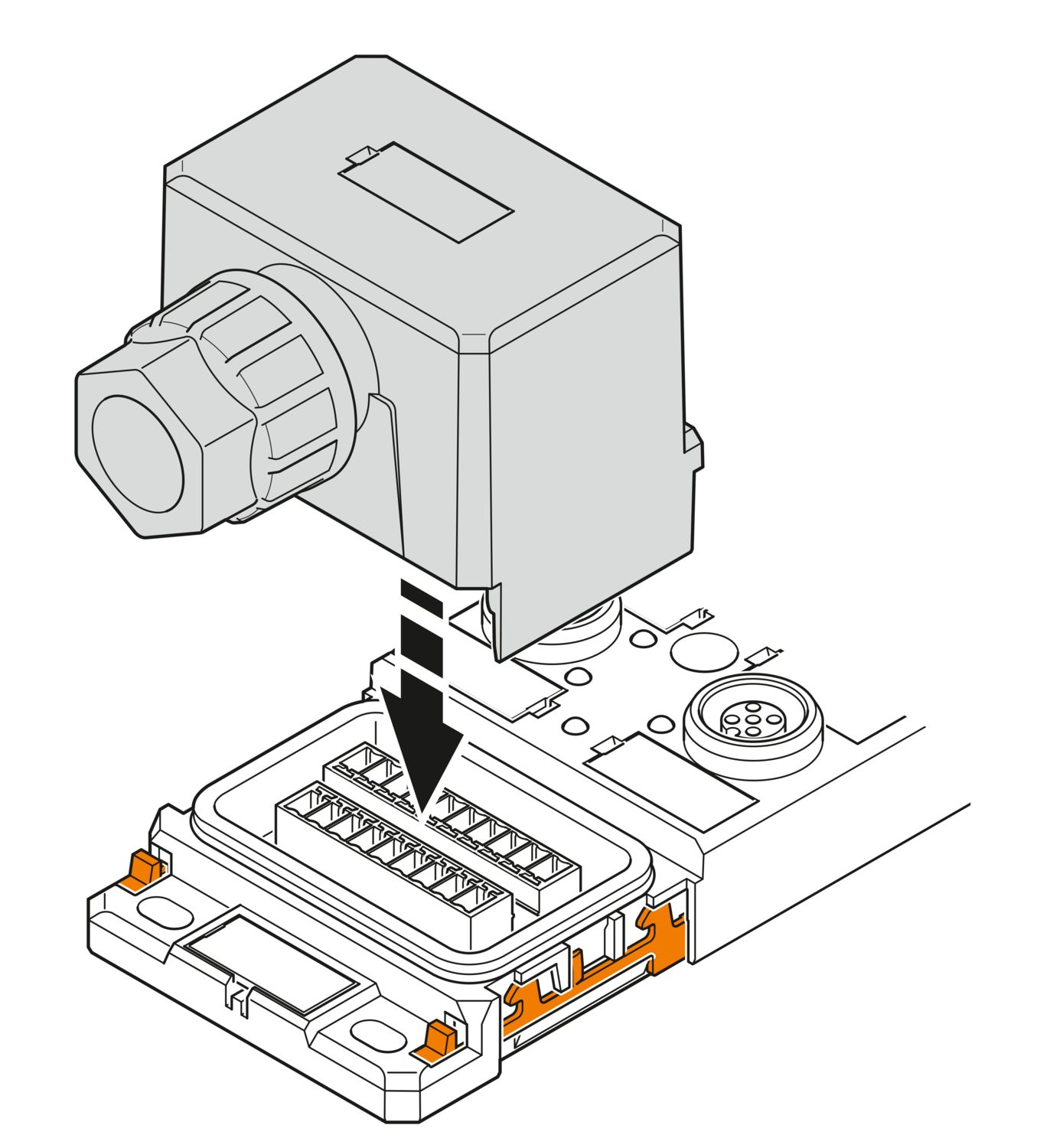

Montaj açıklaması	NOT: Kabloları döşerken izin verilen eğme yarıçaplarına uyun, zira eğme kuvvetleri çok yüksek olursa, koruma sınıfı tehlike altına girebilir. Örneğin kablo bağları kullanarak konnektörün öncesindeki mekanik yükleri azaltın.
Uygulamaya yönelik not	Kullanılmayan slotlar, ilk işletime almadan önce yalıtılarak kapatılmalıdır. Uygun yalıtım elemanları, "Aksesuarlar" başlığı altında bulunabilir.
Dokümantasyonla ilgili açıklama	Kullanılan FMC 1,5/10-STF-3,5 - 1966172 PCB konnektörlerine yönelik ayrıntılı bilgiler için ürünün teknik verilerine bakın

Ürün özellikleri

Ürün tipi	Dağıtım kutusu
Uygulama	Standart
Kutup sayısı	5
Slot sayısı	4
Kodlama	A

Elektriksel özellikler

Maks. işletme gerilimi U_max	30 V DC
Nominal gerilim U_N	24 V DC
Nominal akım, toplam	8 A
Slot başına maks. akım taşıma kapasitesi	2 A
Slot başına akım taşıma kapasitesi	4 A

Bağlantı verisi

İletken bağlantısı
Sensör/aktüatör bağlantı sistemi	M12 PUSH-PULL dişi konnektör
İletken kesiti Çok telli sinyal hattı	0,2 mm² ... 1 mm²
İletken kesiti Çok telli güç kaynağı	0,2 mm² ... 1 mm²
Bağlantı kesit alanı AWG Çok telli sinyal hattı	24 ... 16
Bağlantı kesit alanı AWG Çok telli güç kaynağı	24 ... 16
Kablo soyma uzunluğu Sinyal hattı	8 mm
Kablo soyma uzunluğu Güç kaynağı	8 mm
Kılıfın soyma mesafesi	50 mm (Ana kablo)
Muhafazayı tespit etmek için bağlantı vidasını sıkma torku.	0,5 Nm
Sıkma torku, birleştirme somunu	2,5 Nm
Pin ataması
Slot/konum = Kablo rengi veya bağlantı	1 / 4 (A) = WH
		1 / 2 (B) = GYPK
		2 / 4 (A) = GN
		2 / 2 (B) = RDBU
		3 / 4 (A) = YE
		3 / 2 (B) = WHGN
		4 / 4 (A) = GY
		4 / 2 (B) = BNGN
		1-4 / 1 (+ 24 V) = BN
		1-4 / 3 (0 V) = BU
		1-4 / 5 (PE) = GNYE

Sinyalizasyon

Durum göstergesi mevcut	evet

Malzeme teknik özellikleri

Malzeme Muhafaza	PBT
UL 94'e uygun yanmazlık sınıfı	V0
Sızdırmaz malzeme	FKM
Kontak malzemesi	CuSn
Kontak yüzey malzemesi	Ni/Au
Kontak taşıyıcı malzemesi	PA

Kablo / hat

Dış kablo çapı	7 mm ... 12 mm
Bağlantı yöntemi	geçmeli push-in yaylı bağlantı

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıf	IP65
	IP67
Ortam sıcaklığı (çalışma)	-25 °C ... 80 °C

Standartlar ve yönetmelikler

Standart tanımlama	M12-Push-Pull
Standartlar/spesifikasyonlar	IEC 61076-2-010

Ürün numarası	1491623
Ambalaj birimi	1 pc
Minimum sipariş miktarı	1 pc
Ürün Kodu	AF3CBD
GTIN (Küresel Ticari Ürün Numarası)	4063151938567
Adet Ağırlığı (ambalaj dahil)	211,3 g
Adet ağırlığı (ambalaj hariç)	22,22 g
Menşe ülke	DE

ECLASS-13.0	27440111
ECLASS-15.0	27440111

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

SACB-4/ 8-L-PTP P12 - Dağıtım kutusu

1491623
