TTC-6P-3-HF-F-M-12DC-UT-I
-
Aşırı gerilim koruma cihazı
2906786
Ortak bir referans potansiyeline sahip üç sinyal kablosu için entegre edilmiş durum göstergesi ve bıçaklı ayırma bulunan, koruma fişi ve taban elemanından oluşan aşırı gerilim koruması. HF uygulamaları ve besleme gerilimi bulunmayan telekomünikasyon arayüzleri için. Gaz deşarj tüpü aracılığıyla dolaylı topraklama, bölge 2 için EX e onayı. SIL 3'e kadar emniyetle ilgili devrelerde kullanılabilir.
Ürün Ayrıntıları
| Ürün tipi | Bilgi teknolojisi için aşırı gerilim koruması |
| Ürün gamı | TERMITRAB complete |
| IEC kategorisi | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tasarım | Ray modülü, iki kısımlı, bölünebilir |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal gerilim UN | 12 V DC |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M3 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Maksimum giriş akımı | 600 mA (T4 / ≤ 30 °C) |
| 500 mA (T4 / > 30 °C ... ≤ 50 °C) | |
| 400 mA (T4 / > 50 °C ... ≤ 70 °C) | |
| Maksimum giriş gerilimi | 15 V DC |
| Rakım | ≤ 2000 m (amsl) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C (T4) |
| Boyutlu çizim |
|
| Genişlik | 6,2 mm +0,1 mm |
| Yükseklik | 105,8 mm |
| Derinlik | 100 mm (7.5 mm DIN rayı dahil) |
| Renk (Taban elemanı) | gri (RAL 7042) |
| Renk (Erkek konnektör) | açık gri (RAL 7035) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Yalıtım malzemesi | PBT |
| Muhafaza malzemesi | PBT |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Hareket yönü | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Maksimum sürekli gerilim UC | 15 V DC |
| 10 V AC | |

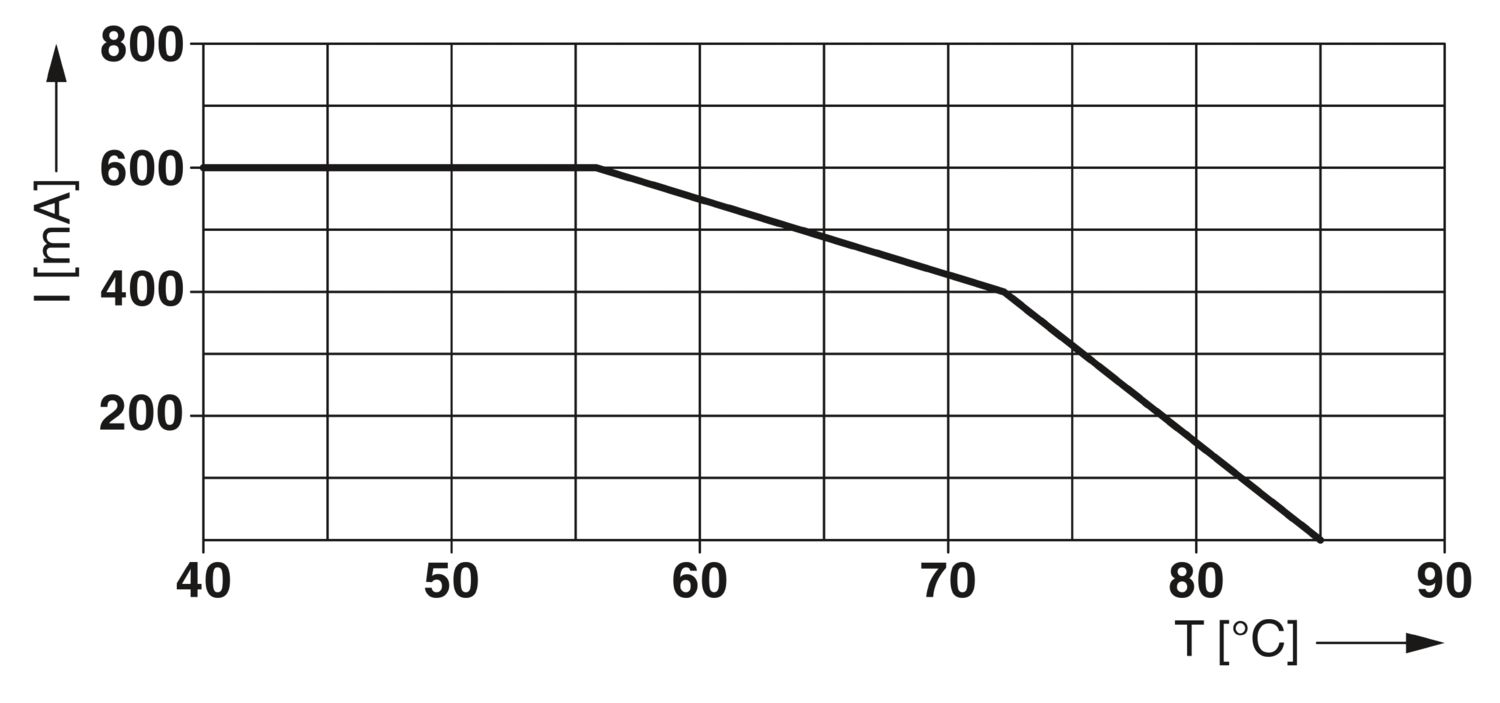

| Nominal akım | 600 mA (56 °C) |
| İşletme etkin akımı IC, UC'de | ≤ 100 µA |
| Toprak iletkeni akımı IPE | ≤ 1 µA |
| Nominal deşarj akımı In (8/20) µs (kablo-kablo) | 5 kA |
| Nominal deşarj akımı In (8/20) µs (İletken-Yer) | 5 kA |
| Darbe deşarj akımı Iimp (10/350) µs (kablo-kablo) | 0,5 kA |
| Darbe deşarj akımı Iimp (10/350) µs (kablo-toprak) | 0,5 kA |
| Toplam darbe deşarj akımı ITotal (8/20) µs | 10 kA |
| Gerilim koruma seviyesi Up (kablo-kablo) | ≤ 145 V (C1 - 1 kV / 500 A) |
| ≤ 260 V (C2 - 10 kV / 5 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 100 A) | |
| Gerilim koruma seviyesi Up (kablo-toprak) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 1,1 kV (C3 - 25 A) | |
| ≤ 1,2 kV (C3 - 100 A) | |
| Gerilim koruma seviyesi Up statik (kablo-kablo) | ≤ 40 V (C1 - 1 kV / 500 A) |
| ≤ 95 V (C2 - 10 kV / 5 kA) | |
| Gerilim koruma seviyesi Up statik (kablo-toprak) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| Tepki süresi tA (kablo-kablo) | ≤ 1 ns |
| Tepki süresi tA (kablo-toprak) | ≤ 100 ns |
| Giriş zayıflama aE, sym. | tip. 0,3 dB (≤ 8,7 MHz/150 Ω) |
| Giriş zayıflaması aE, asym. | tip. 0,3 dB (≤ 10,5 MHz/150 Ω) |
| Kesme frekansı fg (3 dB), 150 Ω sistemde simetrik | tip. 60 MHz |
| Kapasite (İletken-İletken) | tip. 32 pF |
| Yol başına direnç | 1,65 Ω ±20 % |
| Aşırı gerilim koruması arızalı mesajı | optik |
| Gerekli maks. sigorta | 630 mA (FF) |
| Pals dayanımı (kablo-kablo) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| Pals dayanımı (kablo-toprak) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Pals reset zamanı (kablo-kablo) | ≤ 30 ms |
| Pals reset zamanı (kablo-toprak) | ≤ 30 ms |
| Ek teknik veriler | |
| Maks. toplam deşarj akımı I toplam maks. (8/20) µs | 20 kA (1x - non Ex) |
| Ortam koşulları | |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 85 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 4000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Uygunluk/Onaylar | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4A |
| Standartlar/spesifikasyonlar | IEC 61643-21 |
| Not | 2000 + baskı hatası 2001 + A1:2008, değişiklik + A2:2012 |
| EN 61643-21 | |
| Standartlar/spesifikasyonlar | EN 61643-21 |
| Not | 2001 + A1:2009 + A2:2013 |
| Standartlar/spesifikasyonlar | IEC 60079-0 |
| Not | 2017 |
| Standartlar/spesifikasyonlar | IEC 60079-7 |
| Not | 2017 |
| Standartlar/spesifikasyonlar | EN IEC 60079-0 |
| Not | 2018 |
| Standartlar/spesifikasyonlar | EN IEC 60079-7 |
| Not | 2015 + A1:2018 |
| Montaj tipi | DIN rayı: TH 35 - 7,5 mm |
Avantajlarınız
Yalnızca 6 mm toplam genişlik sayesinde yer tasarrufu ve maliyet tasarrufu
Koruma devrelerini sürekli izlenmesi, artı opsiyonel uzaktan sinyalizasyon bulunan mekanik durum göstergesi
Özelleştirilmiş özelliklere sahip eksiksiz ürün gamı sayesinde ölçüm ve kontrol teknolojisi uygulamalarında olası tüm gereksinimler için doğru ürünü bulmak son derece kolaydır
Geçmeli koruma modülleri bulunan CHECKMASTER 2 sayesinde kolay test ve dokümantasyon
Koruma fişlerinin nötr empedans ile takılması ve çıkarılması sayesinde sinyal olası bakım çalışmalarından etkilenmez
