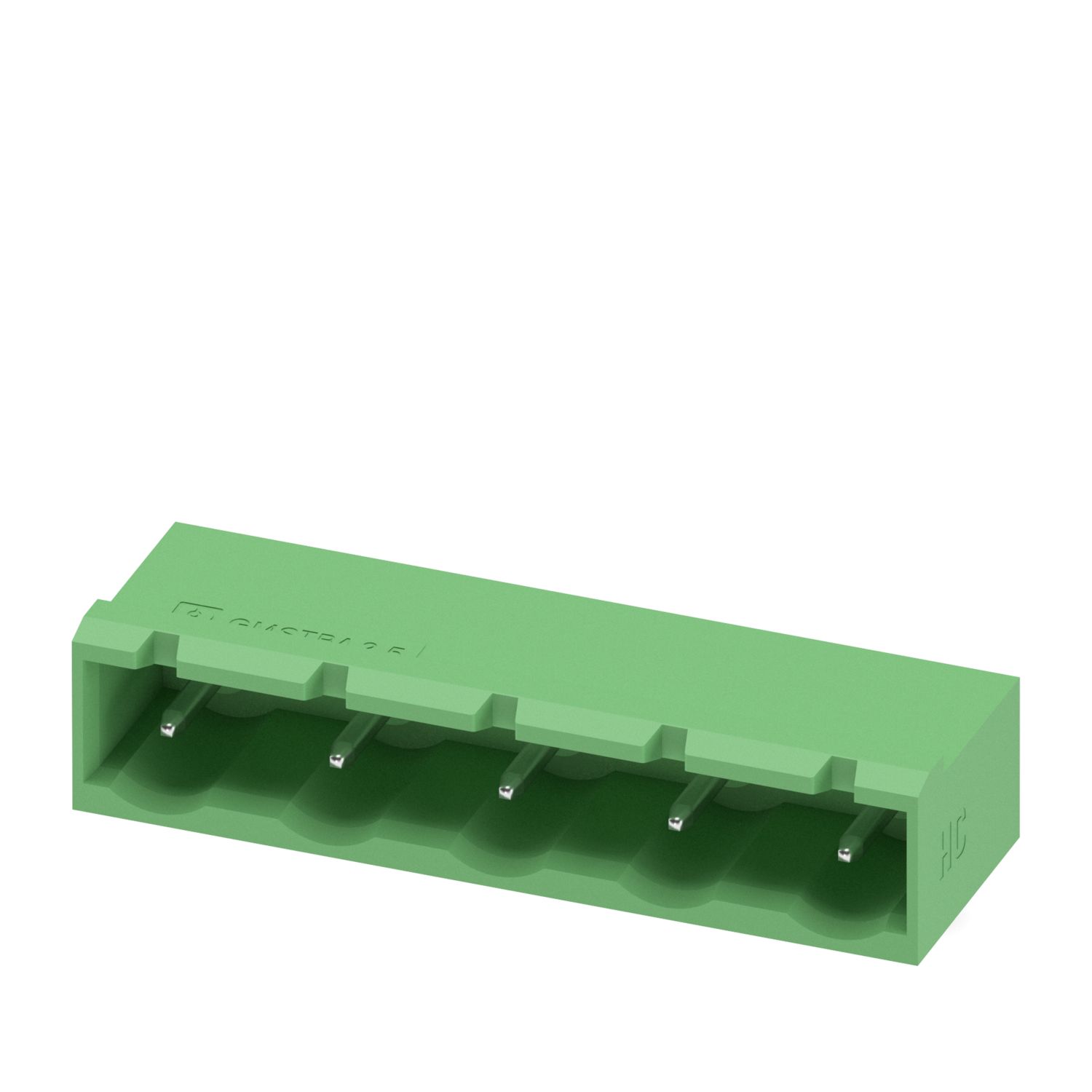

Baskılı devre kartı gövde, nominal kesit: 2,5 mm2, renk: yeşil, nominal akım: 16 A, anma gerilimi (III/2): 630 V, kontak yüzeyi: Sn, kontak türü: Pin, potansiyel sayısı: 5, sıra sayısı: 1, pin sayısı: 5, bağlantı sayısı: 5, ürün gamı: GMSTBA 2,5 HC/..-G, pin aralığı: 7,62 mm, montaj: Dalga lehimleme, pin dizilimi: Lineer pinleme, pin uzunluğu [P]: 3,23 mm, potansiyel başına lehim pini sayısı: 1, geçmeli sitemi: COMBICON MSTB 2,5 HC, Pin konnektör yapısı dizilimi: Standart, iç kilit: yok, montaj yöntemi: onsuz, ambalaj tipi: karton ambalajlı
| Ürün tipi | Baskılı devre kartı gövde |
| Ürün gamı | GMSTBA 2,5 HC/..-G |
| Ürün grubu | COMBICON Connectors M |
| Tasarım | Standart |
| Kutup sayısı | 5 |
| Pin aralığı | 7,62 mm |
| Bağlantı sayısı | 5 |
| Satır sayısı | 1 |
| Potansiyel sayısı | 5 |
| Montaj flanşı | onsuz |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 1 |
| Özellikler | |
| Nominal akım IN | 16 A |
| Nominal gerilim UN | 630 V |
| Hacim direnci | 0,6 mΩ |
| Nominal gerilim (III/3) | 500 V |
| Nominal aşırı gerilim (III/3) | 6 kV |
| Nominal gerilim (III/2) | 630 V |
| Nominal aşırı gerilim (III/2) | 6 kV |
| Anma gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 6 kV |
| Montaj tipi | Dalga lehimleme |
| Pin dizilimi | Lineer pinleme |
| Malzeme verisi - kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | Kalay kaplı |
| Metal yüzey temas alanı (üst katman) | Kalay (3 - 5 µm Sn) |
| Metal yüzey temas alanı (orta katman) | Nikel (1,3 - 3 µm Ni) |
| Metal yüzey lehim alanı (üst katman) | Kalay (3 - 5 µm Sn) |
| Metal yüzey lehim alanı (orta katman) | Nikel (1,3 - 3 µm Ni) |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | yeşil (6021) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Çalışma durumu | IEC 61984'e uygun olarak COMBICON konnektörlerinde anahtarlama gücü (COC) yoktur. Gerilim taşırken veya yük altında sökülüp takılmamalıdırlar. |
| Boyutlu çizim |
|
| Pin aralığı | 7,62 mm |
| Genişlik [g] | 38,1 mm |
| Yükseklik [y] | 11,8 mm |
| Uzunluk [l] | 12 mm |
| Kurulu durumda yükseklik | 8,57 mm |
| Lehim pin uzunluğu [P] | 3,23 mm |
| Pin ölçüleri | 1 x 1 mm |
| PCB tasarımı | |
| Delik çapı | 1,4 mm |
| Gözle muayene | |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
| Sonuç | Test geçildi |
| Boyut incelemesi | |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| Sonuç | Test geçildi |
| İnskripsiyonların direnci | |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Sonuç | Test geçildi |
| Polarizasyon ve kodlama | |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Sonuç | Test geçildi |
| Ara parçadaki kontak taşıyıcı | |
| Spesifikasyon | IEC 60512-15-1:2008-05 |
| Ara parçadaki kontak taşıyıcı Gereklilikler > 20 N |
Test geçildi |
| Sökme ve takma kuvvetleri | |
| Sonuç | Test geçildi |
| Çevrim sayısı | 50 |
| Kutup başına bağlantı kuvveti, yaklaşık | 7 N |
| Kutup başına çekme kuvveti, yaklaşık | 5 N |
| Termal test | Test grubu C | |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
| Test edilen kutup sayısı | 12 |
| İzolasyon direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | IEC 60664-1:2007-04 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 500 V |
| Nominal aşırı gerilim (III/3) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 5,5 mm |
| minimum krepaj mesafesi (III/3) | 6,3 mm |
| Nominal izolasyon gerilimi (III/2) | 630 V |
| Nominal aşırı gerilim (III/2) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 5,5 mm |
| minimum krepaj mesafesi (III/2) | 5,5 mm |
| Nominal izolasyon gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 6 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 5,5 mm |
| minimum krepaj mesafesi (II/2) | 5,5 mm |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Dayanım testi | |
| Spesifikasyon | IEC 60512-9-1:2010-03 |
| Deniz seviyesinde darbe dayanım gerilimi | 9,8 kV |
| Kontak direnci R1 | 0,6 mΩ |
| Kontak direnci R2 | 0,8 mΩ |
| Takma/sökme çevrimi | 50 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| İklim testi | |
| Spesifikasyon | ISO 6988:1985-02 |
| Aşındırıcı stres | 0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim |
| Isıl stres | 100 °C/168 h |
| Güç frekansı dayanım gerilimi | 4,26 kV |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| Standart | 300 V | 20 A | ||
| Kullanım grubu F | ||||
| Yalnızca USR uygulaması | 300 V | 20 A | ||
| Kullanım grubu D | ||||
| Alternatif 1 | 300 V | 10 A | ||
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 400 V | 16 A |
