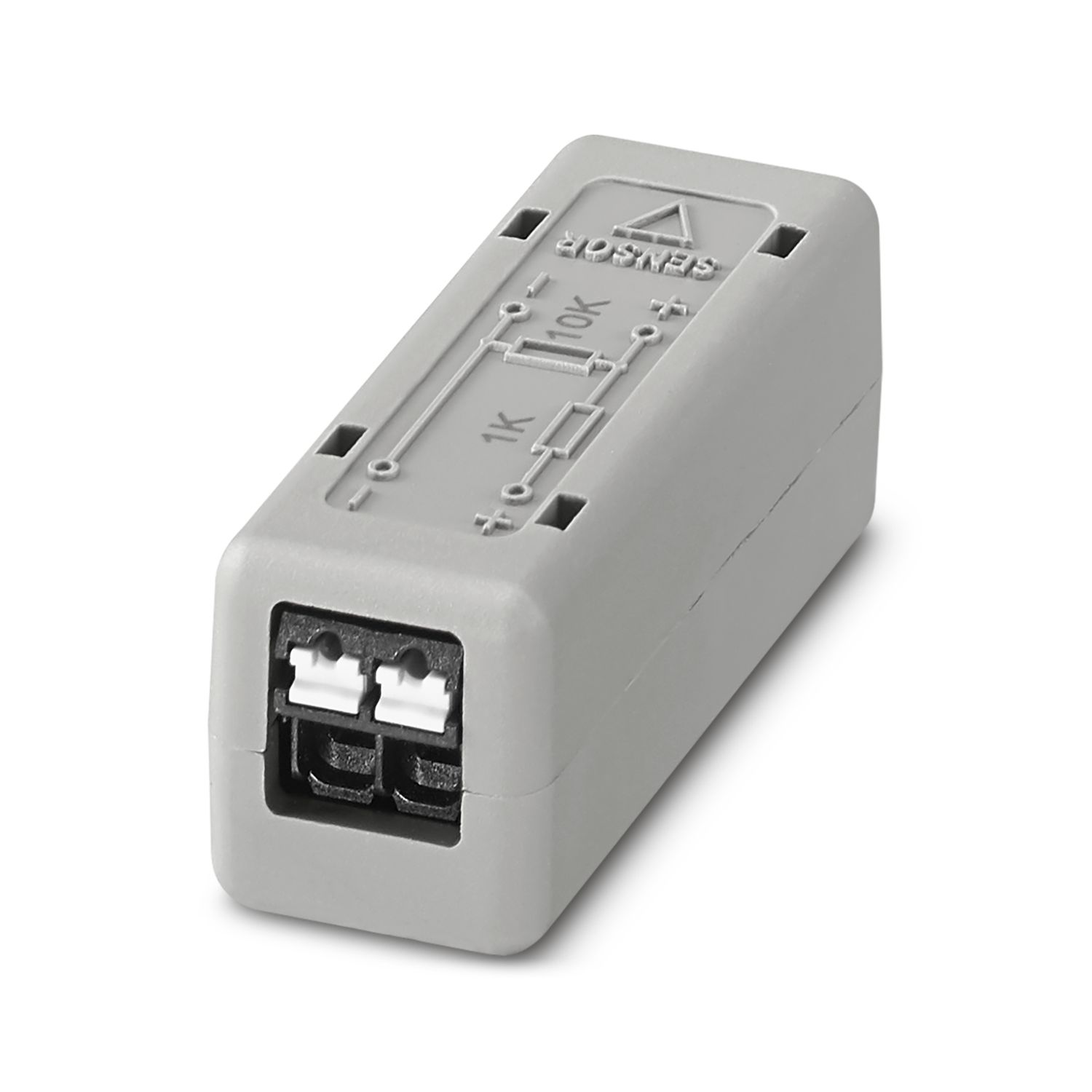

FA MCR-FMR-10K-1K-IP20-PT
-
Rete di resistenze
1642715
Rete di resistenze 10 kΩ in parallelo, 1 kΩ in serie per il monitoraggio dei contatti liberi da potenziale e degli interruttori di prossimità. Monitoraggio dei guasti di linea mediante isolatori galvanici o ingressi digitali in conformità alla norma NAMUR IEC/EN 60947-5-6.
Dettagli prodotto
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Alimentazione | |
| Tensione | ≤ 12 V DC |
| Corrente | ≤ 24 mA |
| Potenza assorbita (Resistenza) | 0,3 W (parallelo) |
| 0,5 W (in serie) | |
| Segnale | |
| Sorgenti d'ingresso utilizzabili | contatti liberi da potenziale |
| Segnale | |
| Trasmissione | 1:1 al segnale di ingresso + valori di resistenza |
| Resistenza | 10 kΩ (parallelo) |
| 1 kΩ (in serie) | |
| Collegamento | Connessione a molla Push-in |
| Lunghezza del tratto da spelare | 8 mm |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) |
| 0,2 mm² ... 0,75 mm² (Capocorda con collare in plastica) | |
| Sezione conduttore AWG | 24 ... 16 |
| Passo | 3,5 mm |
| Larghezza | 35,1 mm |
| Altezza | 14,2 mm |
| Profondità | 14,2 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | PA 6.6-FR |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (Posizione di montaggio a piacere) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 0 % ... 95 % (senza formazione di condensa) |
| Campo di impiego ad alta quota (≤ 2000 m) | |
| Posizione elevata | ≤ 2000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Campo di impiego ad alta quota (≤ 3000 m) | |
| Gamma di altezze | ≥ 2000 m ... 3000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 72 °C |
| Campo di impiego ad alta quota (≤ 4000 m) | |
| Gamma di altezze | ≥ 3000 m ... 4000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 64 °C |
| Campo di impiego ad alta quota (≤ 5000 m) | |
| Gamma di altezze | ≥ 4000 m ... 5000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 56 °C |
| CE | |
| Certificato | Conformità CE |
| Codice articolo | 1642715 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK114Z |
| Codice prodotto | DK114Z |
| GTIN | 4067923169777 |
| Peso per pezzo (confezione inclusa) | 6.9 g |
| Peso per pezzo (confezione esclusa) | 5.6 g |
| Numero tariffa doganale | 85369000 |
| Paese di origine | US |
ECLASS
| ECLASS-13.0 | 27260114 |
ETIM
| ETIM 9.0 | EC002307 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
