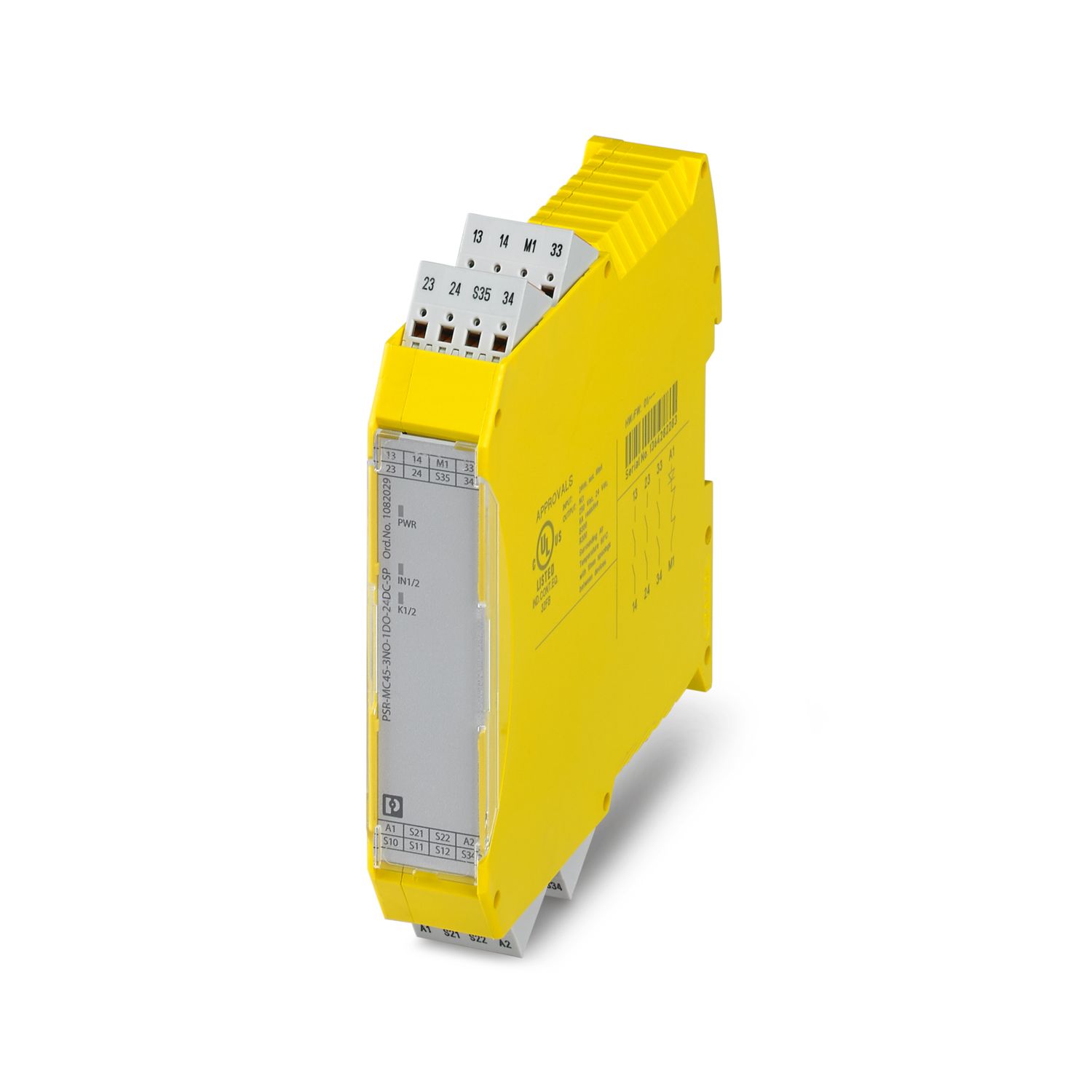

PSR-MC45-3NO-1DO-24DC-SP - Moduli di sicurezza - 1082029

Note

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale

Caratteristiche articolo

Tipo di prodotto	Relè di sicurezza
Famiglia di prodotti	PSRmini
Applicazione	Arresto d'emergenza
		Finecorsa ripari
		Transponder
		Barriera fotoelettrica
Comando	a 1 e 2 canali
Tipo di relè	Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3
Caratteristiche di isolamento
Categoria di sovratensione	II
Grado d'inquinamento	2
Tempi
Tempo di eccitazione tipica	< 100 ms (start automatico)
Tempo di eccitazione tipica		< 100 ms (avvio sorvegliato, manuale)
Tip. tempo di eccitazione con U_s	< 100 ms (comando mediante A1)
Tempo di diseccitazione tipico	< 20 ms (in caso di richiesta tramite i circuiti dei sensori)
Tempo di diseccitazione tipico		< 20 ms (con comando mediante A1; non è ammessa una terminazione del comando del processo applicativo mediante A1/A2)
Tempo di riavvio	< 1 s (Tempo di boot)
Tempo di ripristino	500 ms (su richiesta della funzione di sicurezza)

Caratteristiche elettriche

Potenza dissipata massima in condizioni nominali	17,21 W (bei U_B = 30 V , I_L² = 72 A²)
Rapporto ciclo di esercizio	100 % ED
Tensione di isolamento nominale	250 V AC
Tensione impulsiva di dimensionamento / isolamento	Isolamento base 4 kV tra tutti i circuiti
Tensione impulsiva di dimensionamento / isolamento		Isolamento base 4 kV tra tutti i circuiti e la custodia
Alimentazione
Denominazione	A1/A2
Tensione di alimentazione del circuito di comando nominale U_S	19,2 V DC ... 30 V DC
Tensione di alimentazione del circuito di comando di dimensionamento U_S	24 V DC -20 % / +25 % (protezione esterna)
Corrente di alimentazione, di comando, di dimensionamento I_S	tip. 75 mA
Assorbimento di potenza a U_S	tip. 1,8 W
Corrente istantanea	tip. 2,2 A (Δt = 300 µs con U_s)
Tempo filtro	1 ms (su A1 in presenza di interruzioni di tensione con U_s)
Circuito di protezione	Protezione da inversione di polarità seriale
Circuito di protezione		Diodo soppressore 33 V

Dati di ingresso

Digitale: Circuito sensori (S10, S12, S22)
Descrizione dell'ingresso	Ingressi sensori protetti
Descrizione dell'ingresso		NPN (S10, S12), PNP (S22)
Numero ingressi	3
Range d'ingresso segnale "0"	0 V ... 5 V (S10, S12)
Range d'ingresso segnale "1"	19,2 V ... 30 V
Range corrente di ingresso livello Segnale "0"	0 mA ... 2 mA (S10, S12)
Corrente istantanea	< 5 mA (tip. U_S a S10/S12, Δt = 500 µs)
Corrente istantanea		> -5 mA (tip. U_S a S22, Δt = 500 µs)
Tempo filtro	max. 3 ms (Larghezza degli impulsi di prova)
		> 1 s (Velocità degli impulsi di prova Low)
		In caso di larghezza degli impulsi di prova < 1 ms: velocità impulsi prova = 5 x larghezza impulsi prova
		max. 1 ms (Larghezza degli impulsi di prova; impulsi di prova alti)
		> 100 ms (Velocità degli impulsi di prova alti)
		Se gli impulsi di prova non sono rilevanti per la sicurezza, dovrebbero essere disattivati.
Contemporaneità	∞
Resistenza max. consentita del cavo	150 Ω
Circuito di protezione	Diodo soppressore 38,6 V
Corrente assorbita	< 4 mA (tip. U_S a S10/S12)
Corrente assorbita		> -15 mA (tip. U_S a S22/0 V)
Digitale: Circuito di avvio (S34, S35)
Descrizione dell'ingresso	non orientato alla sicurezza
Descrizione dell'ingresso		NPN
Numero ingressi	2
Range d'ingresso segnale "1"	19,2 V DC ... 30 V DC
Corrente istantanea	< 10 mA (tip. U_S, Δt = 500 µs)
Resistenza max. consentita del cavo	150 Ω
Circuito di protezione	Diodo soppressore 38,6 V
Corrente assorbita	2,5 mA (tip. U_S a S34)
Corrente assorbita		1 mA (tip. U_S a S35)

Dati di uscita

Relè: Contatti di sicurezza (13/14, 23/24, 33/34)
Descrizione dell'uscita	ciascuno 2 NO in serie, sicuro, a potenziale zero
Numero uscite	3
Tipo di commutazione del contatto	3 contatti di sicurezza
Materiale dei contatti	AgSnO₂
Tensione di commutazione	min. 5 V AC/DC
Tensione di commutazione		max. 250 V AC/DC (Tenere conto della curva di carico)
Potenza commutabile	min. 50 mW
Corrente istantanea	min. 10 mA AC/DC
Corrente istantanea		max. 6 A
Corrente di carico permanente	6 A
arit. Corrente totale	72 A² (tenere conto del derating)
Frequenza di commutazione	0,5 Hz
Vita meccanica	10x 10⁶ cicli di manovre
Fusibile d'uscita	6 A gL/gG
Segnalare: M1
Descrizione dell'uscita	PNP
Descrizione dell'uscita		non orientato alla sicurezza
Numero uscite	1
Tensione	ca. 23 V DC (U_s - 1 V)
Corrente	max. 100 mA
Max. corrente d'inserzione	1 A (Δt = 5 ms con U_s)
Frequenza di commutazione	0,5 Hz (ohmico)
Circuito di protezione	Diodo soppressore 33 V
Protezione contro cortocircuito	sì

Dati di collegamento

Tecnologia di connessione
a innesto	sì
Connessione conduttori
Collegamento	Connessione Push-in
Sezione conduttore rigida	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore flessibile con capocorda senza collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore AWG	24 ... 16
Lunghezza del tratto da spelare	8 mm

Segnalazione

Segnalazione stato	2 x LED (verdi)
Indicazione tensione di esercizio	1 x LED (verde)

Dimensioni

Larghezza	22,5 mm
Altezza	117,4 mm
Profondità	114,5 mm

Indicazioni materiale

Colore (Custodia)	giallo (RAL 1018)
Materiale custodia	PA

Caratteristiche

Dati tecnici di sicurezza
Categoria di arresto	0
Dati tecnici di sicurezza: EN ISO 13849
Categoria	4
Performance Level (PL)	e (5 A DC13; 8760 ciclo di operazioni/anno o 5 A AC15; 2190 ciclo di operazioni/anno)
Dati tecnici di sicurezza: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3
Dati tecnici di sicurezza: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3
Dati tecnici di sicurezza: EN IEC 62061
Safety Integrity Level (SIL)	3

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Grado di protez. luogo di installazione min.	IP54
Temperatura ambiente (esercizio)	-40 °C ... 60 °C (tenere conto del derating)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Altezza	≤ 2000 m (su NN)
Max. umidità dell'aria. consentita (stoccaggio/trasporto)	75 % (nella media, talvolta 85%, nessuna condensa)
Umidità dell'aria massima consentita (funzionamento)	75 % (nella media, talvolta 85%, nessuna condensa)
Urti	15g per Δt = 11 ms (urti continui: 10g per Δt = 16 ms)
Vibrazioni (funzionamento)	10 Hz ... 150 Hz, 2g

Omologazioni

CE
Siglatura	Conformità CE

Montaggio

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	vedere curva derating
Posizione di installazione	verticale o orizzontale

Codice articolo	1082029
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNA181
Codice prodotto	DNA181
GTIN	4055626811956
Peso per pezzo (confezione inclusa)	224.7 g
Peso per pezzo (confezione esclusa)	180.24 g
Numero tariffa doganale	85371000
Paese di origine	DE

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	0685bee8-2dff-4e54-b931-1ce03eb289a5
