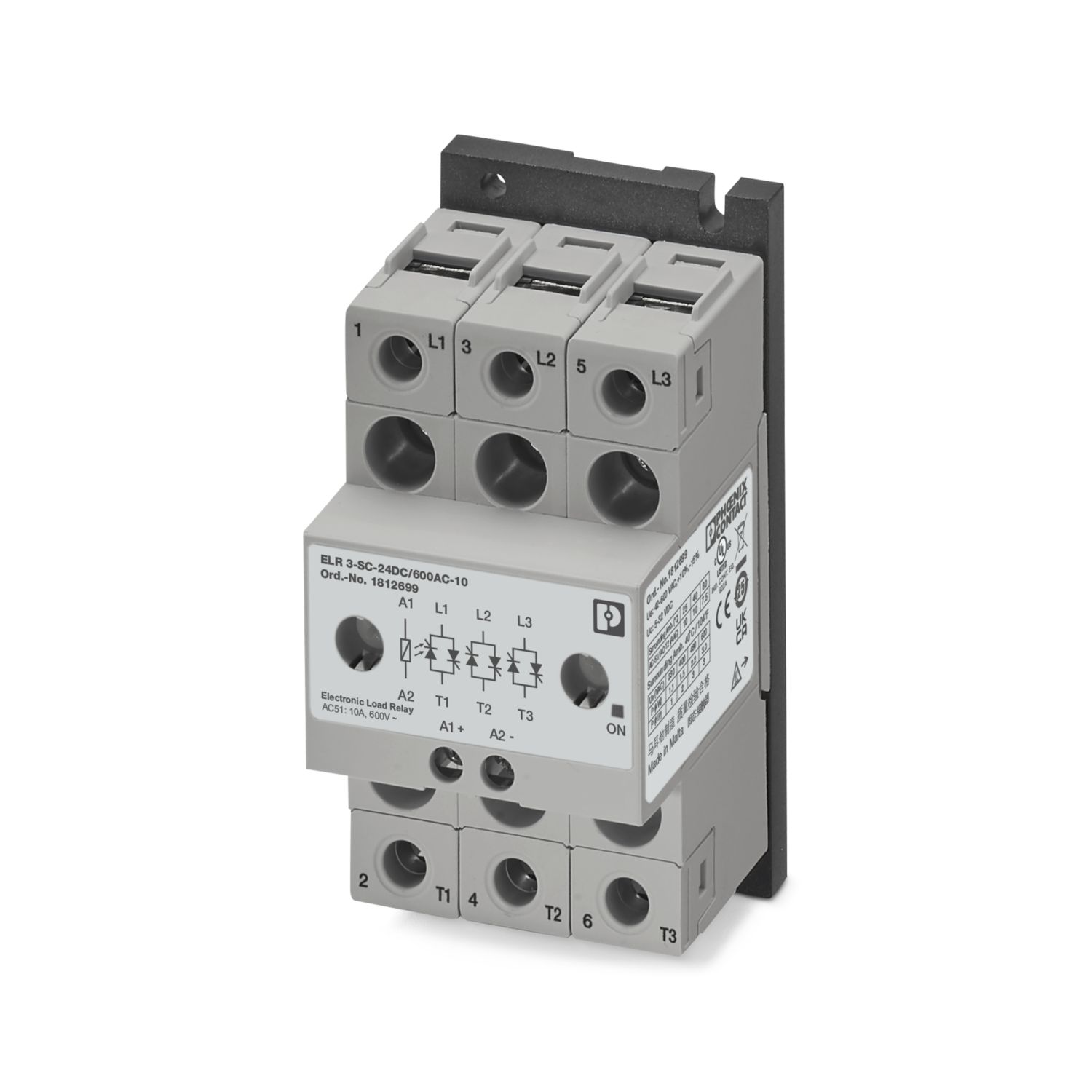

ELR 3-SC-24DC/600AC-10
-
Protezione dei semiconduttori
1812699
Contattore statico trifase, tensione d'ingresso: 24 V DC, corrente d'uscita: 10 A, interruttore a tensione zero
Dettagli prodotto
| Tipo di prodotto | Protezione dei semiconduttori |
| Potenza dissipata massima in condizioni nominali | 25 W |
| Tipo di rete | 3 fasi |
| Tensione di prova | 4 kV |
| Caratteristiche di isolamento | |
| Tensione di isolamento nominale | 600 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Controllo | |
| Denominazione ingresso | Ingresso di controllo |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 5 V DC ... 32 V DC |
| Corrente di lavoro di dimensionamento IC | 29 mA |
| Soglia di commutazione | ≤ 1 V DC (Segnale "0") |
| ≥ 4,8 V DC (Segnale "1") | |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Uscita carico | |
| Range tensione di esercizio | 42 V AC ... 660 V AC |
| Corrente di esercizio con AC-51 | 10 A |
| Corrente di esercizio con AC-53a | 5 A (TA = 40 °C) |
| frequenza di rete | 45 Hz ... 65 Hz |
| Range della corrente di carico | 250 mA ... 10 A (vedere derating) |
| Corrente di dispersione | 5 mA (in modalità off) |
| Corrente impulsiva | 600 A (t = 10 ms) |
| Integrale di carico limite | 1800 A2s |
| Circuito di protezione | Varistore |
| Sfasamento cos phi min | 0,5 |
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 18 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 4,4 lbf-in. ... 5,3 lbf-in. | |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 12 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 2,5 mm² ... 6 mm² |
| Sezione conduttore flessibile | 1 mm² ... 4 mm² |
| Sezione conduttore AWG | 14 ... 10 |
| Coppia di serraggio | 1,5 Nm ... 2 Nm |
| 13,3 lbf-in. ... 17,7 lbf-in. | |
| Connessione del conduttore di protezione | |
| Collegamento | Capocorda ad anello |
| Filettatura | M5 |
| Coppia di serraggio | 1,5 Nm |
| Larghezza | 54 mm |
| Altezza | 106 mm |
| Profondità | 64,5 mm |
| Colore | grigio (RAL 7042) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Tipo di montaggio | Montaggio su guida DIN |
| Montaggio diretto | |

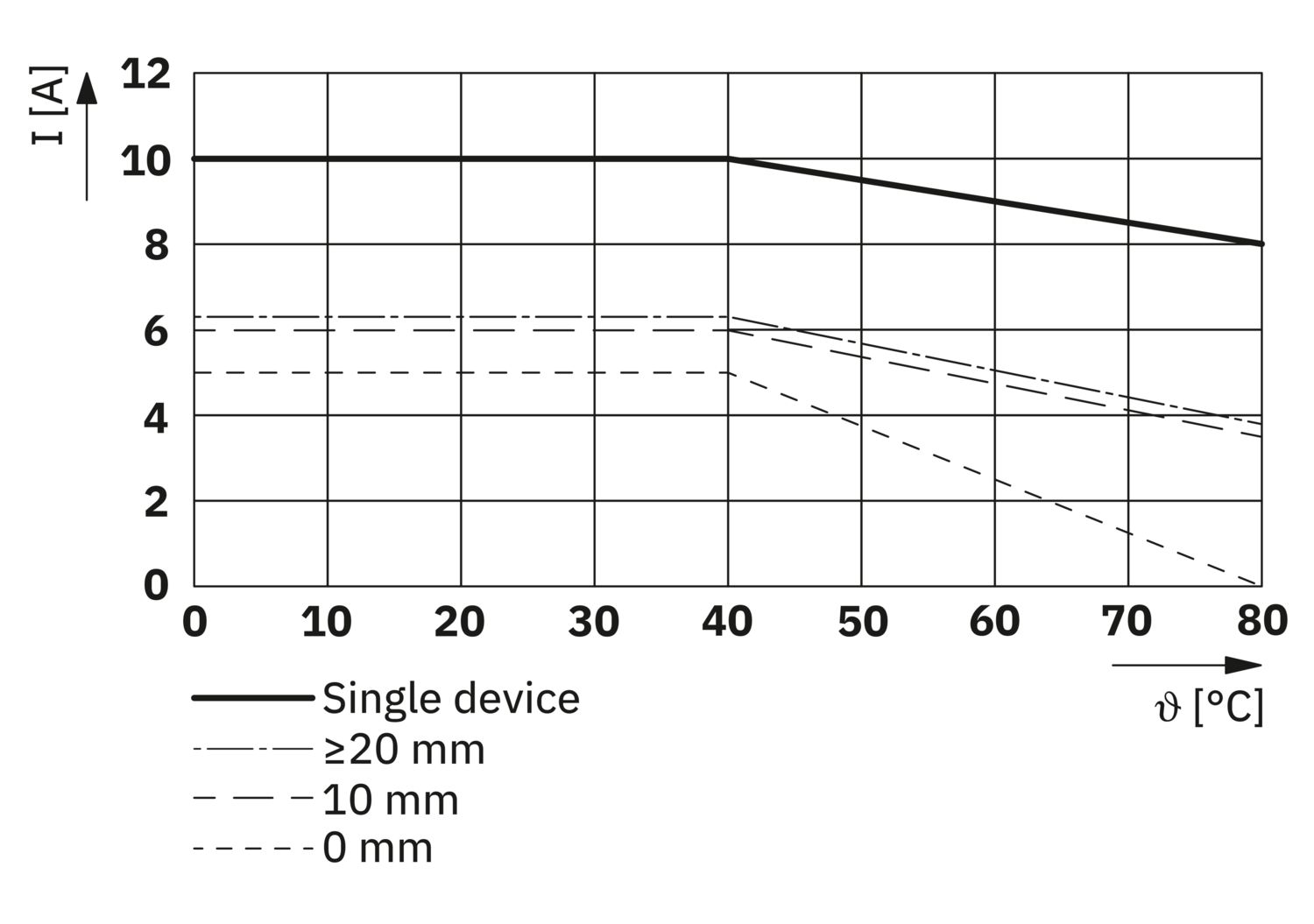

| Nota per il montaggio | vedere curva derating |
| Posizione di installazione | Verticale (guida di supporto orizzontale) |
| Codice articolo | 1812699 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK6841 |
| Codice prodotto | DK6841 |
| GTIN | 4067923440401 |
| Numero tariffa doganale | 85364100 |
ECLASS
| ECLASS-13.0 | 27371003 |
| ECLASS-15.0 | 27371003 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
