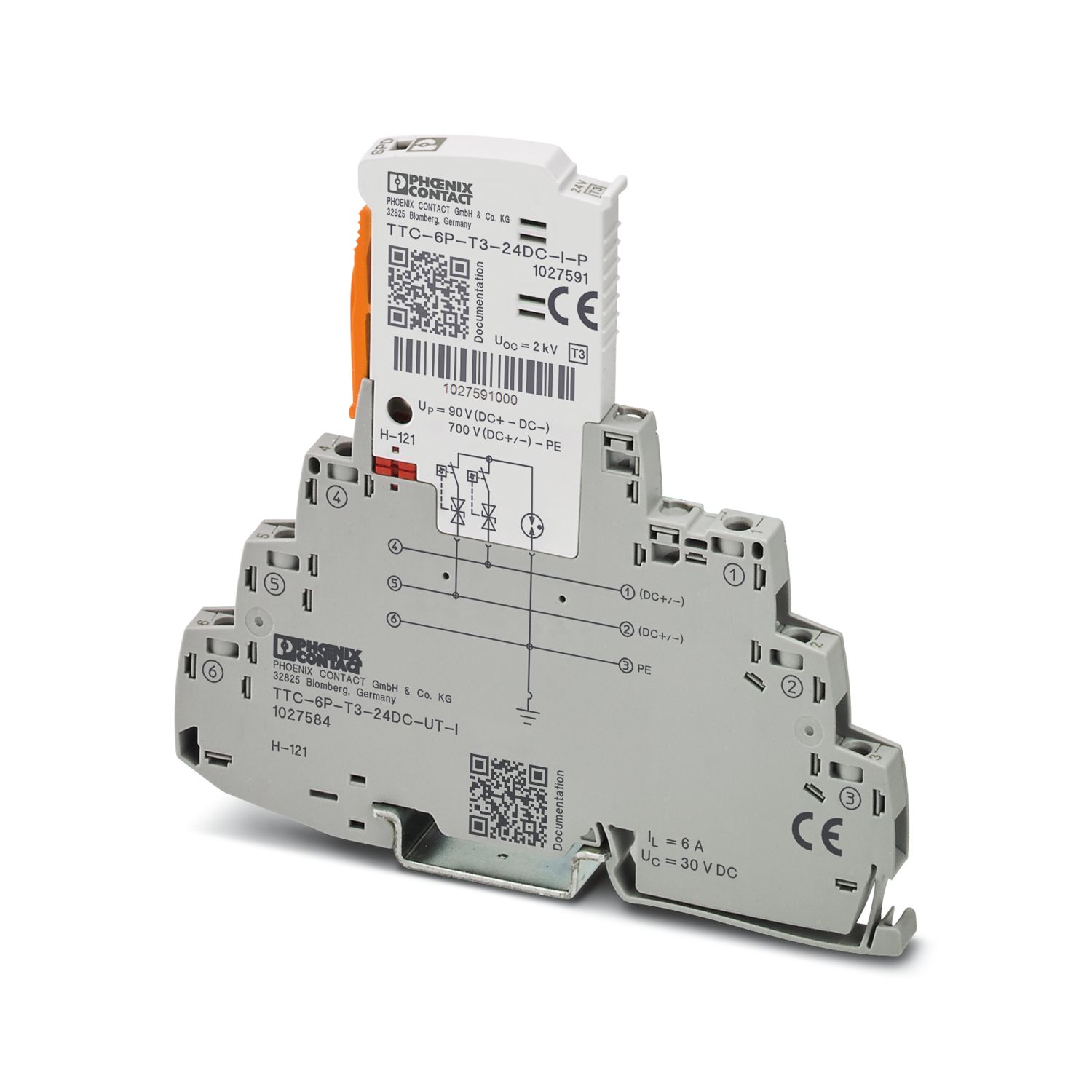

TTC-6P-T3-24DC-UT-I
-
Limitatore di sovratensione tipo 3
1027584
Protezione contro le sovratensioni di tipo 3, composta da spina di protezione ed elemento base, con indicatore di stato integrato per alimentatori 24 V DC
Dettagli prodotto
| Note generali | |
| Nota | CBM: |
| 2905743 CBM E4 24DC/0.5-10A NO-R | |
| 2905744 CBM E8 24DC/0.5-10A NO-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A NO | |
| 2908716 CBMC E4 24DC/1-10A NO-C | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A NO | |
| CB E1: | |
| 2800907 CB E1 24DC/10A NO P | |
| 2800914 CB E1 24DC/10A S-R P | |
| 2800928 CB E1 24DC/10A S-C P | |
| 2905805 CB E1 24DC/10A SI-R P | |
| 2905812 CB E1 24DC/10A SI-C P | |
| Tipo di prodotto | Protezione dei dispositivi |
| Famiglia di prodotti | TERMITRAB complete |
| Sistema di alimentazione di corrente IEC | DC |
| Tipo | Modulo guida bicomponente a innesto |
| Numero di poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Classe di prova IEC | III |
| T3 | |
| Tipo EN | T3 |
| Numero di porte | One |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |
|
| Larghezza | 6,2 mm +0,1 mm |
| Altezza | 105,8 mm |
| Profondità | 100 mm (Con guida DIN da 7,5 mm) |
| Colore (Elemento base) | grigio (RAL 7042) |
| Colore (Connettore) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PBT |
| Materiale custodia | PBT |
| Alimentatori | |
| Direzione di azione | 1L-N & N-PE |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| Corrente di carico nom. IL | 6 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In (8/20) µs | 1 kA |
| Impulso combinato UOC | 2 kV (2 Ω) |
| 2 kV (2 Ω) | |
| Livello di protezione Up (DC+) - (DC-) | ≤ 0,09 kV (Uoc= 2 kV) |
| ≤ 0,2 kV (Uoc= 6 kV) | |
| Livello di protezione Up (DC+/DC-) - PE | ≤ 0,7 kV |
| Tempo di risposta tA (DC+) - (DC-) | ≤ 1 ns |
| Tempo di risposta tA (DC+/DC-) - PE | ≤ 100 ns |
| Resistenza ai corto circuiti ISCCR | 60 A DC (senza prefusibile aggiuntivo) |
| 220 A DC | |
| Prefusibile massimo per cablaggio standard | 6 A (gG) |
| 10 A (vedere nota: CBM, CBMC, PTCB, CB E1) | |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 6000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (10 ... 150 Hz / 20 cicli / asse / X, Y, Z) |
| Conformità/Omologazioni | |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| EN 61643-11 | |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: TH 35 - 7,5 mm |
I vantaggi
Soluzione a ingombro ridotto ed economicamente efficiente grazie alla larghezza ridotta di soli 6 mm
Monitoraggio permanente dei dispositivi di protezione e indicatore di stato meccanico con segnalazione a distanza opzionale
Facile selezione per ogni esigenza del settore MCR grazie a una gamma prodotti completa con caratteristiche prodotto su misura
Controllo e documentazione semplificati con CHECKMASTER 2 grazie ai moduli di protezione a innesto
Nessuna interferenza nel segnale durante le operazioni di manutenzione grazie all'inserzione ed estrazione a impedenza neutra
