cUL Recognized
ID omologazione: E118976| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 250 V | 11 A |
UL Recognized
ID omologazione: E118976| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 250 V | 15 A |
Q 1,5/2FL/11-11KU-ESA
-
Passaparete
1670293

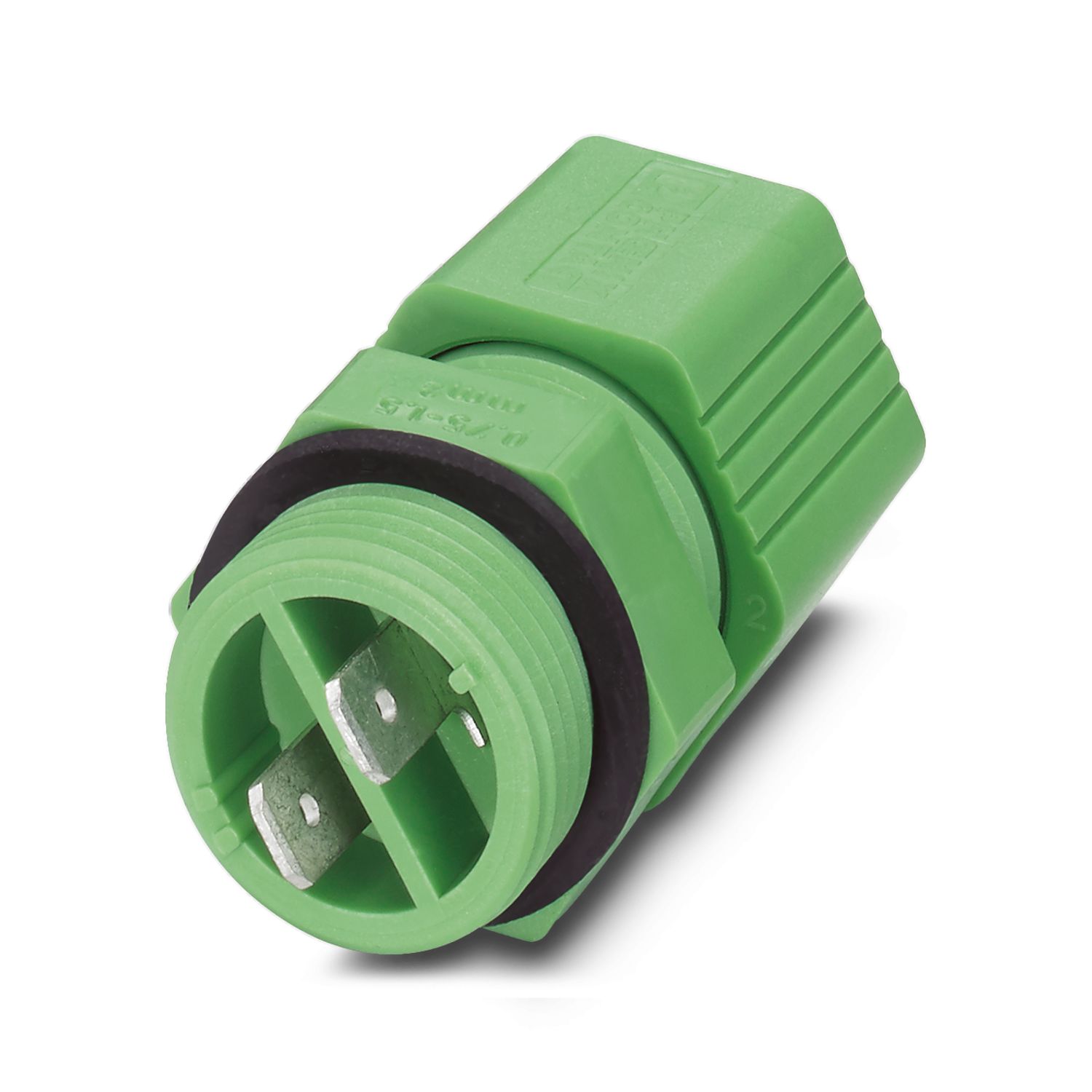

Passaparete QUICKON, per il montaggio sulla parete esterna con connessione Faston/saldatura a mano 4,8 mm x 0,8 mm, 2 poli.
Dettagli prodotto
| Tipo di prodotto | Passaparete |
| Numero di poli | 2 |
| Polarità | 1, 2 |
| Numero collegamenti | 2 |
| Numero di connessioni per polo | 1 |
| Schermato | no |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Collegamento lato apparecchio | Connessione Faston/saldatura a mano |
| Collegamento lato campo | Connessione IDC |
| Frequenza di collegamento di una linea di sezione identica | 10 (in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona.) |
| Connessione conduttori | |
| Sezione di collegamento flessibile | 0,75 mm² ... 1,5 mm² |
| Sezione di collegamento rigido | 0,75 mm² ... 1 mm² |
| Sezione di collegamento AWG | 18 ... 16 |
| Coppia di serraggio Dado per raccordi | 2,5 Nm |
| Coppia di serraggio Portacontatti | 3,75 Nm |
| Coppia di serraggio Controdado | 3,75 Nm |
| Apertura chiave Dado per raccordi | 22 mm |
| Apertura chiave Portacontatti | 22 mm |

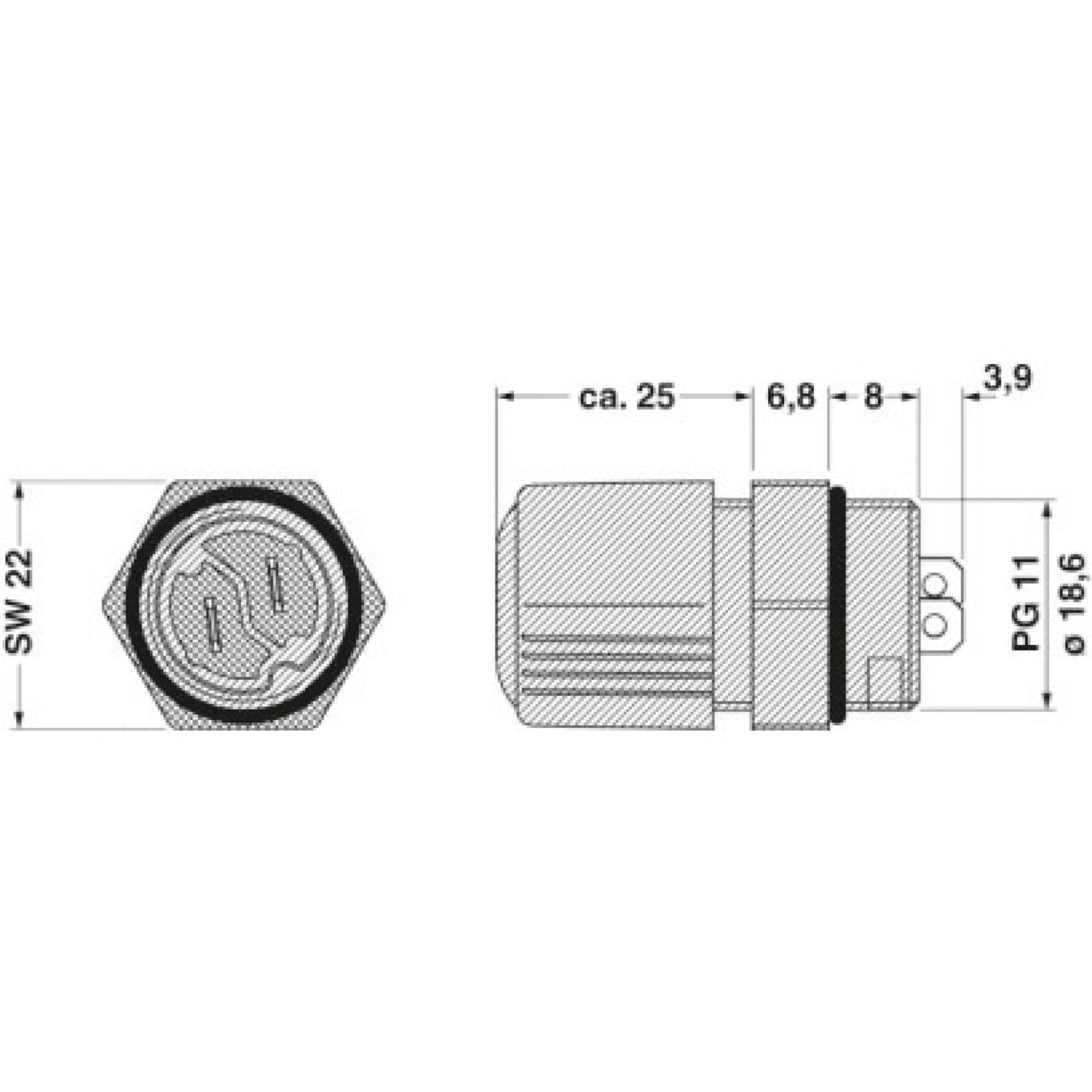

| Disegno quotato |
|
| Larghezza | 22 mm |
| Altezza | 22 mm |
| Lunghezza | 43,7 mm |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Resistività di massa | < 3 mΩ |
| Tensione di dimensionamento (II/2) | 630 V (con collare isolante) |
| Tensione di dimensionamento (III/2) | 320 V (con collare isolante) |
| Tensione di dimensionamento (III/3) | 250 V (con collare isolante) |
| Tensione nominale UN | 250 V AC |
| 250 V DC | |
| Corrente nominale IN | 17,5 A (15 A con connettore Faston 2,5 mm² ; 12 A con connettore Faston 1,5 mm².) |
| Colore (Custodia) | verde (RAL 6021) |
| Materiale Custodia | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale, isolamento fili | PVC / PE |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | nichelata e stagnata |
| Materiale inserto portacontatti | PA 6.6 |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 Cl.2-5, diametro min. del filo 0,2 mm |
| Diametro cavo isolamento compreso | >= 3 mm |
| Polarità | 1, 2 |
| Tipo di montaggio | Montaggio anteriore Pg11 |
| Nota per il montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. I componenti QUICKON possono essere estratti solo in assenza di carico/tensione. |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Resistenza agli urti | IK06 |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (Osservare le avvertenze del produttore del cavo.) |
| -25 °C ... 50 °C (per collegamento linee. Osservare anche le avvertenze del produttore del cavo.) | |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
I vantaggi
Estremamente robusto: custodia con gradi di protezione IP65/IP67 per un ampio range di impiego
