Passaparete, Connessione diretta, tipo di connessione: Connessione Push-in/ Connessione Push-in, numero poli: 2+PE, M20, 0,5 mm2 ... 2,5 mm2, 600 V, 20 A, PA, grigio chiaro, diametro esterno conduttore: 6 mm ... 9 mm e 8 mm ... 13 mm
| Tipo di prodotto | Passaparete |
| Famiglia di prodotti | IPD |
| Numero di poli | 3 |
| Piano d'inserimento | 2+PE |
| Polarità | L, N, PE |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Collegamento lato apparecchio | Connessione Push-in |
| Collegamento lato campo | Connessione Push-in |
| Frequenza di collegamento di una linea di sezione identica | max. 10 |
| Connessione conduttori | |
| Sezione di collegamento flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento rigido | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento con capocorda | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 20 ... 14 |

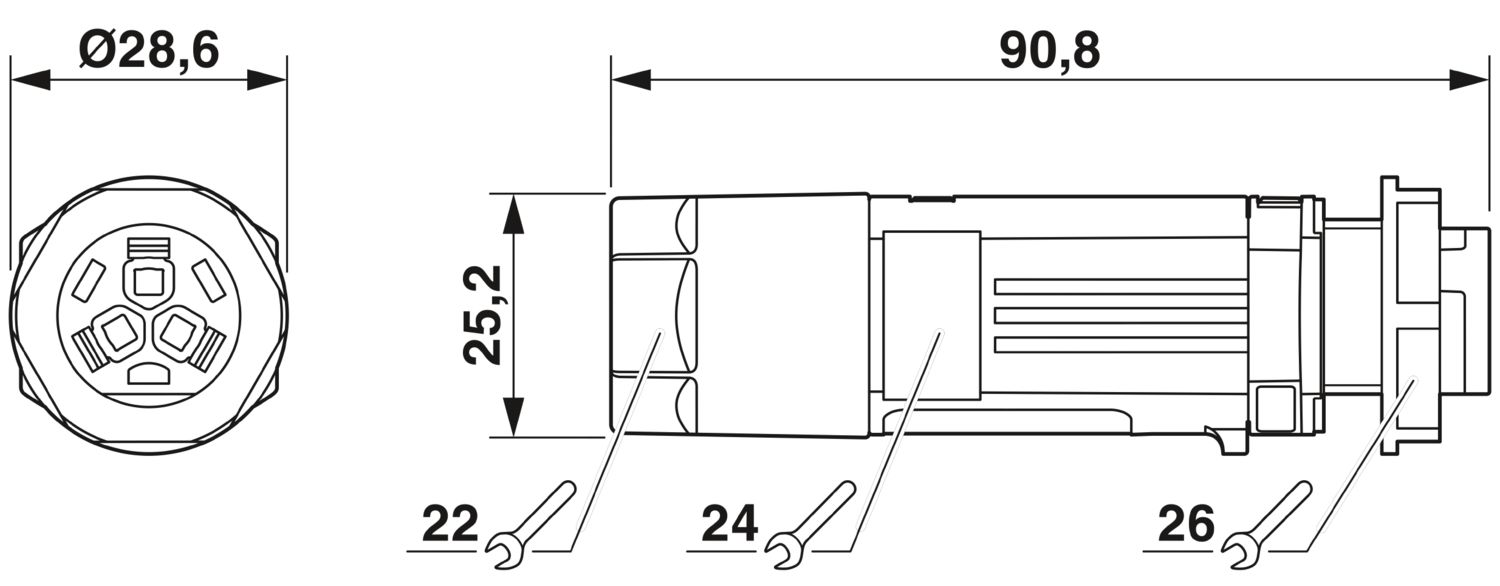

| Disegno quotato |
|
| Larghezza | 28,6 mm |
| Lunghezza | 90,8 mm |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Corrente nominale | 20 A |
| Tensione di dimensionamento (III/3) | 600 V |
| Tensione nominale UN | 690 V AC |
| 690 V DC | |
| Corrente nominale IN | 20 A (tenere conto del derating) |
| Dati meccanici | |
| Cicli di manovra | 10 |
| Colore | grigio chiaro (RAL 7035) |
| Materiale Custodia | PA |
| Materiale Guarnizione | NBR (Campo) |
| EPDM (Dispositivo) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Cu |
| Materiale superficie contatti | Ni/Sn |
| Diametro esterno conduttore | 6 mm ... 9 mm |
| 8 mm ... 13 mm | |
| Lunghezza del tratto da spelare dei fili singoli | 10 mm |
| Polarità | L, N, PE |
| Tipo di montaggio | Montaggio anteriore M20 |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Resistenza agli urti | IK07 |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (T = 55 °C) |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Resistenza ai raggi UV | sì |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| keine | ||||
| 690 V | 20 A | 0,5 - 2,5 | ||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| keine | ||||
| Solo conduttori rigidi | 600 V | 20 A | - 14 | - 14 |
| a più fili con puntalino | 600 V | 20 A | - 14 | - 14 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 17 A | - 14 | ||
