EEM-MB370-EIP - Misuratore

2907971
E-No: 981873808

Dispositivo di misurazione dell'energia multifunzionale senza display con interfacce Modbus TCP e EtherNet/IP integrate per la misurazione di parametri elettrici in impianti a bassa tensione fino a 690 V. (phoenixcontact.com/empro-help)

Download gratuito disponibile. Downloads

Tipo di prodotto	Misuratore di energia
Famiglia di prodotti	EMpro

Potenza dissipata massima in condizioni nominali	10 VA

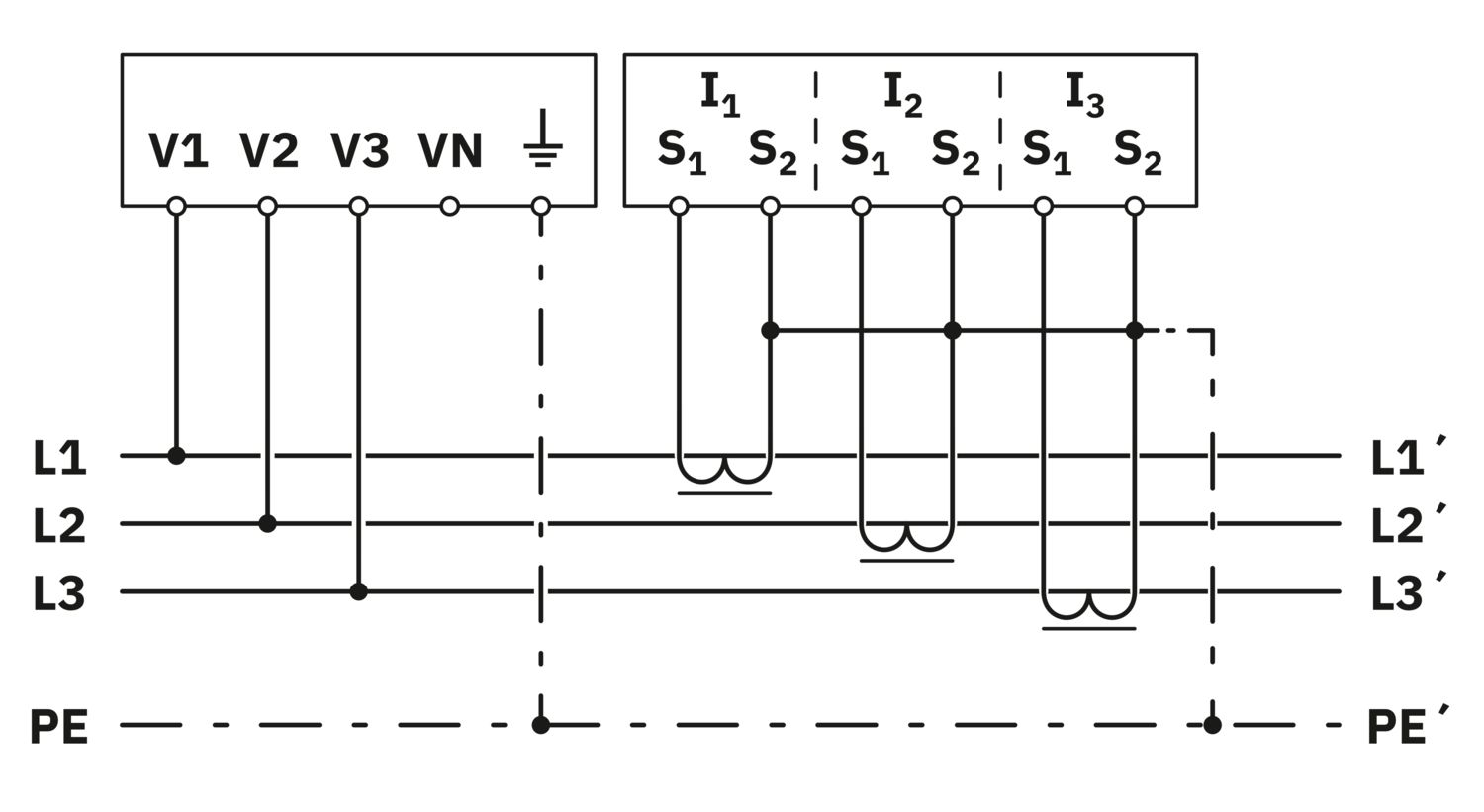

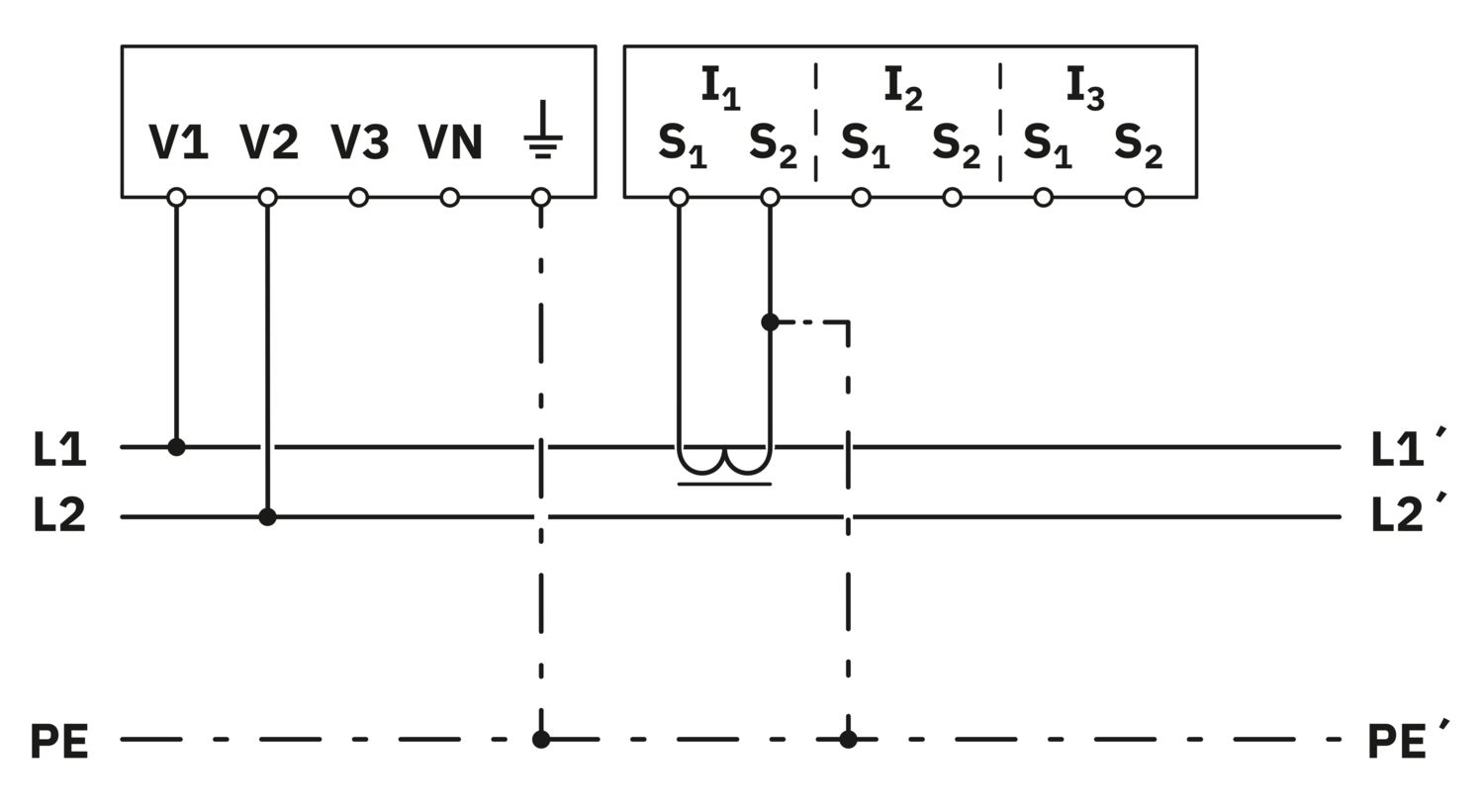

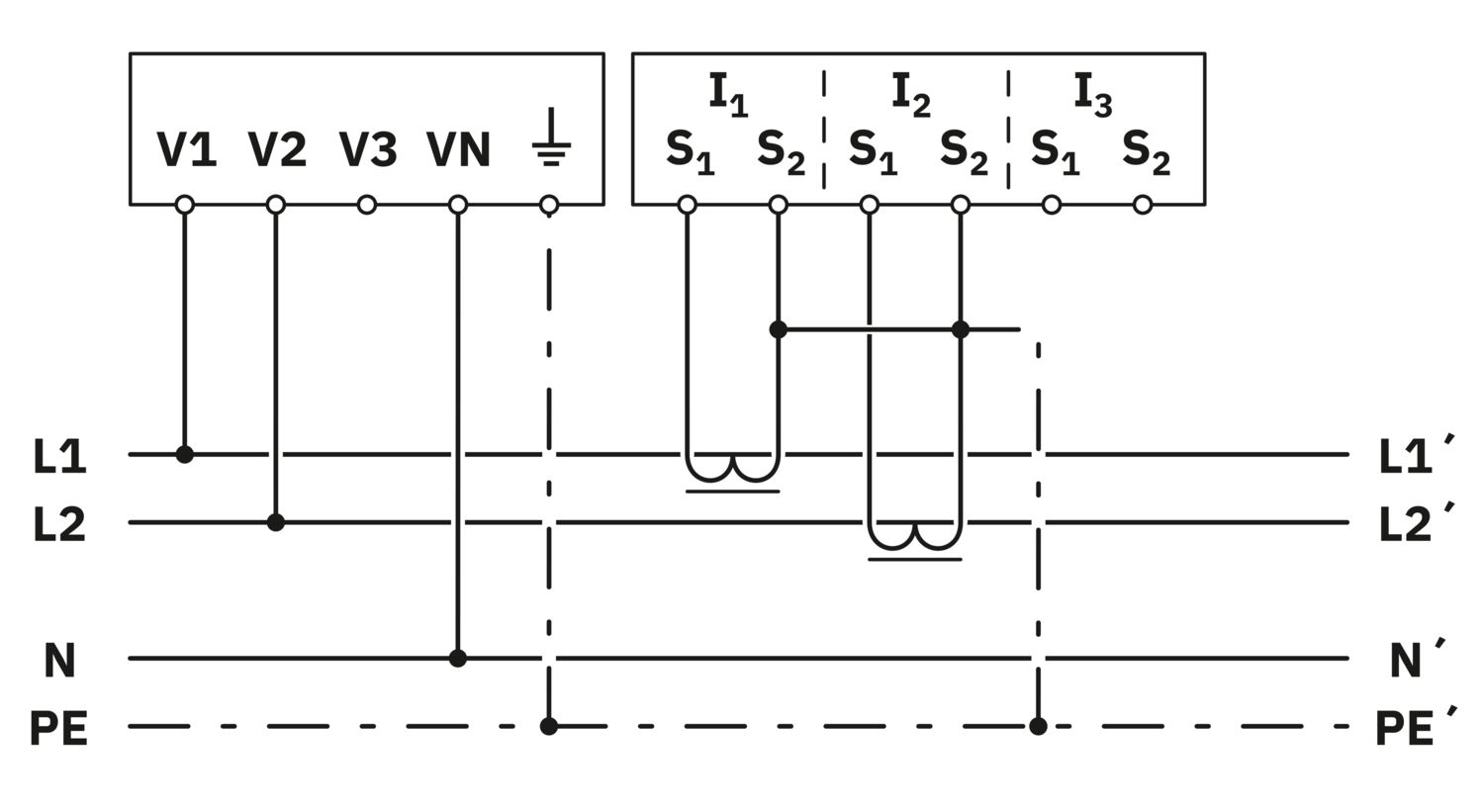

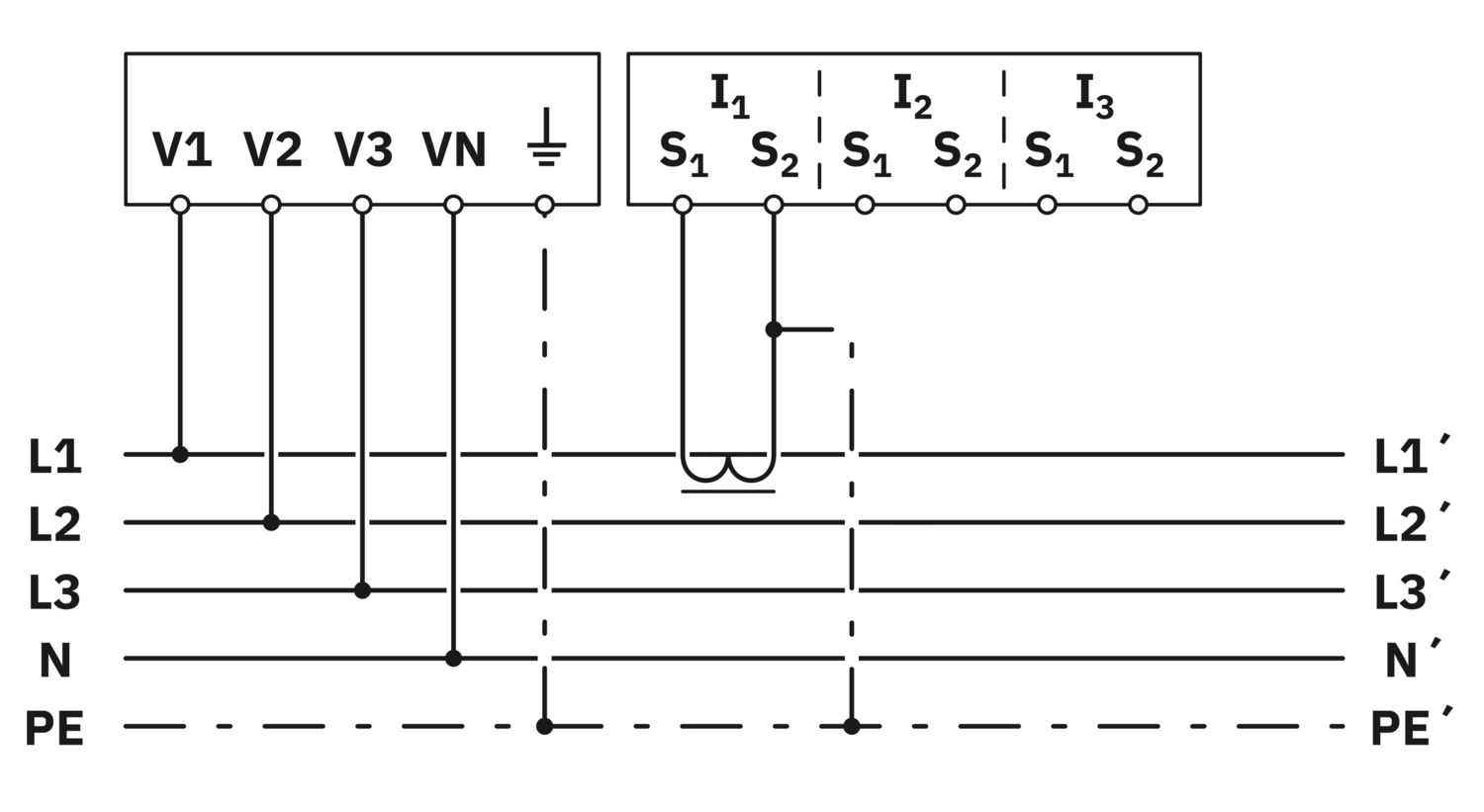

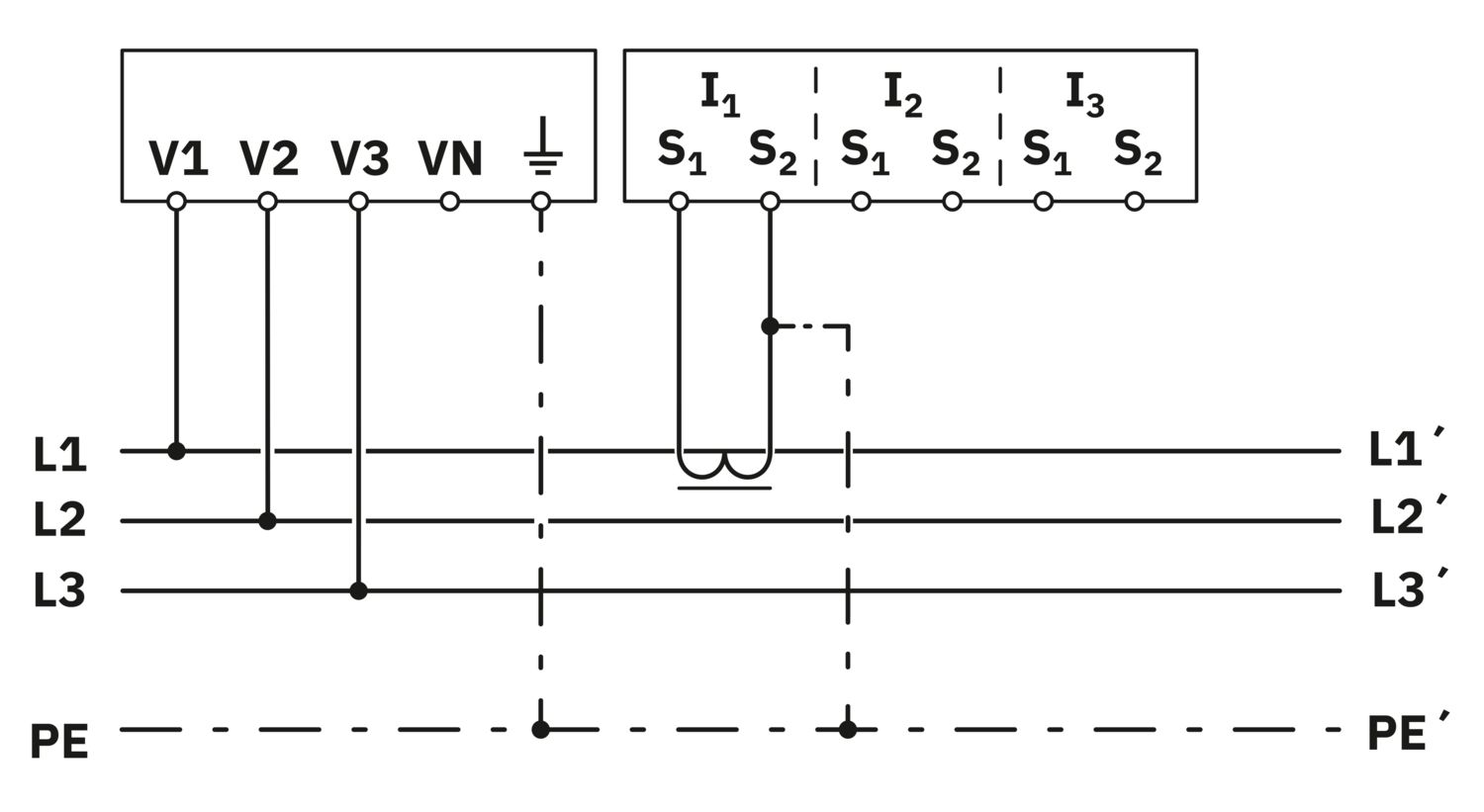

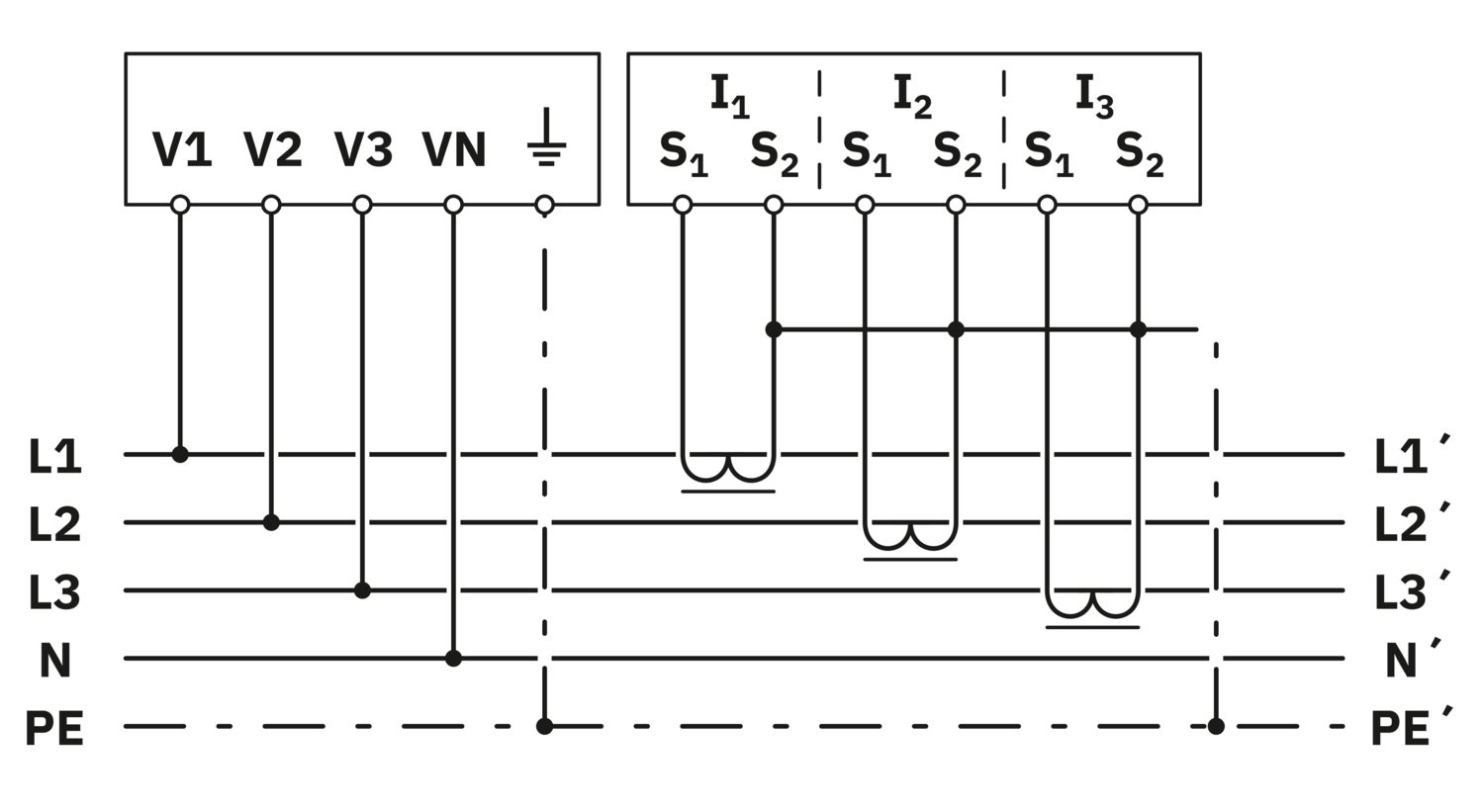

Tipo di rete	Trifase (3 o 4 conduttori), bifase (2 conduttori) e monofase (1 conduttore)
Isolamento galvanico
Tensione di prova	4 kV AC (50 Hz, 60 s)
Grado di inquinamento	2
isolamento	Isolamento rinforzato
Isolamento galvanico Custodia contro tutti i potenziali IEC 61010-1
Norme/Disposizioni	IEC 61010-1
Categoria di sovratensione	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Alimentazione contro tutti gli altri potenziali IEC 61010-1
Norme/Disposizioni	IEC 61010-1
Categoria di sovratensione	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Ingresso di misura della tensione contro tutti gli altri potenziali IEC 61010-2-030
Norme/Disposizioni	IEC 61010-2-030
Categoria di misura	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Ingresso di misura della corrente contro tutti gli altri potenziali
isolamento	Isolamento funzionale
Isolamento galvanico I/O digitali
isolamento	Isolamento funzionale
Isolamento galvanico Interfaccia di comunicazione
isolamento	Isolamento funzionale
Alimentazione
Range tensione di alimentazione	100 V AC ... 230 V AC (±20 %)
	150 V DC ... 250 V DC (±20 %)
Potenza assorbita	≤ 4 W
Frequenza nominale	50 Hz ... 60 Hz (AC sinusoidale)

Note generali
Principio di misura	Misurazione vero valore efficace (TRMS)
Grandezza di misura	AC sinusoidale (50 Hz/60 Hz)
Rilevamento di oscillazioni armoniche	fino a 63. Armonico
Descrizione dell'ingresso	Ingresso digitale secondo IEC/EN 61131-2 (tipo 3)
Numero	1
Segnale d’ingresso tensione	24 V DC
	0 V DC ... 30 V DC
Segnale d'ingresso, corrente	2 mA ... 15 mA
Protezione	250 mA (rapido)
Circuito di protezione	Contattore contro la disconnessione DC (max. 30 V)
Misurare: Tensione
Denominazione ingresso	Ingresso di misurazione della tensione V1, V2, V3
Range tensione d'ingresso diretto	35 V AC ... 690 V AC (Fase/fase)
	20 V AC ... 400 V AC (Fase/conduttore di neutro)
Range tensione d'ingresso mediante convertitore esterno	60 V AC ... 2000000 V AC (primaria)
	60 V AC ... 400 V AC (secondaria)
Resistenza sovratensione	760 V AC (Fase/fase)
Accuratezza	0,2 %
Potenza assorbita	< 2 VA
Misurare: Corrente
Denominazione ingresso	Misurazione corrente I1, I2, I3
Corrente d'ingresso	1 A (secondaria)
	5 A (secondaria)
Campo di misura	1 A ... 20000 A (primaria)
Campo di misura in ingresso tensione	500 µV ... 400 mV (1000 A)
Sovraccarico ammesso	6 A (I_max)
Soglia di eccitazione del valore nominale del campo di misura	10 mA (1 A)
	50 mA (5 A)
Soglia di eccitazione	500 µV (5 A)
Accuratezza	0,2 %
Sovraccarico di corrente	50 A per 1 s
	20 A (4 x I_N,permanente)
Potenza assorbita	< 0,5 VA
Misurare: Potenza
Accuratezza	0,5 %
Energia attiva (IEC 62053-22)	Classe 0,5 S
Energia reattiva (IEC 62053-23)	Classe 2
ANSI C12.20	Classe 0,5 S

Descrizione dell'uscita	Uscita digitale secondo IEC/EN 61131-2 (tipo 3)
Numero	1
Segnale d'uscita, corrente	≤ 100 mA
Segnale d'uscita, tensione	24 V DC
Protezione	250 mA (rapido)
Circuito di protezione	Contattore contro la disconnessione DC (max. 30 V)

Corrente / tensione / alimentazione
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,5 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,5 mm² ... 2,5 mm²
Sezione conduttore AWG	20 ... 14
Coppia di serraggio	0,4 Nm ... 0,4 Nm
I/O digitali / comunicazione
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Sezione conduttore rigida	0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Dati: Interfaccia di rete
Protocollo di comunicazione	Modbus/TCP
	REST
Collegamento	RJ45
Dati: Interfaccia di rete
Protocollo di comunicazione	EtherNet/IP™
Collegamento	RJ45
Numero collegamenti	2
Nota	DLR ready

Larghezza	90 mm
Altezza	90 mm
Profondità	81,7 mm

Colore	grigio (RAL 7042)

Condizioni ambientali
Grado di protezione (Custodia)	IP20 (Custodia)
Temperatura ambiente (esercizio)	-10 °C ... 55 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C
Posizione elevata	≤ 2000 m
Umidità dell'aria massima consentita (funzionamento)	≤ 95 % (senza formazione di condensa)

CE
Certificato	Conformità CE
UKCA
Certificato	Conformità UKCA
UL, USA / Canada
Siglatura	UL/C-UL Listed UL 61010-1
Dati UL
Funzionamento	Utilizzo in spazi interni

Norme/Disposizioni	IEC 61010-1
	IEC 61326-1
	IEC 61557-12

Tipo di montaggio	Montaggio su guida DIN
Posizione d'installazione	Guida di supporto orizzontale

Codice articolo	2907971
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMMC21
Codice prodotto	CMMC21
Pagina del catalogo	Pagina 203 (C-5-2019)
GTIN	4055626260921
Peso per pezzo (confezione inclusa)	445 g
Peso per pezzo (confezione esclusa)	445 g
Numero tariffa doganale	90303300
Paese di origine	DE

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
Avviso di sostanza candidata REACH (n. CAS)		Perfluorobutane sulfonic acid (PFBS) and its salts (n. CAS: Non pertinente)
SCIP	b5a76585-66b2-4142-8aab-db37674db952

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

EEM-MB370-EIP - Misuratore

2907971
E-No: 981873808

Dettagli prodotto

ECLASS

ETIM

UNSPSC

EAC

cULus Listed

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

EEM-MB370-EIP - Misuratore 2907971 E-No: 981873808

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

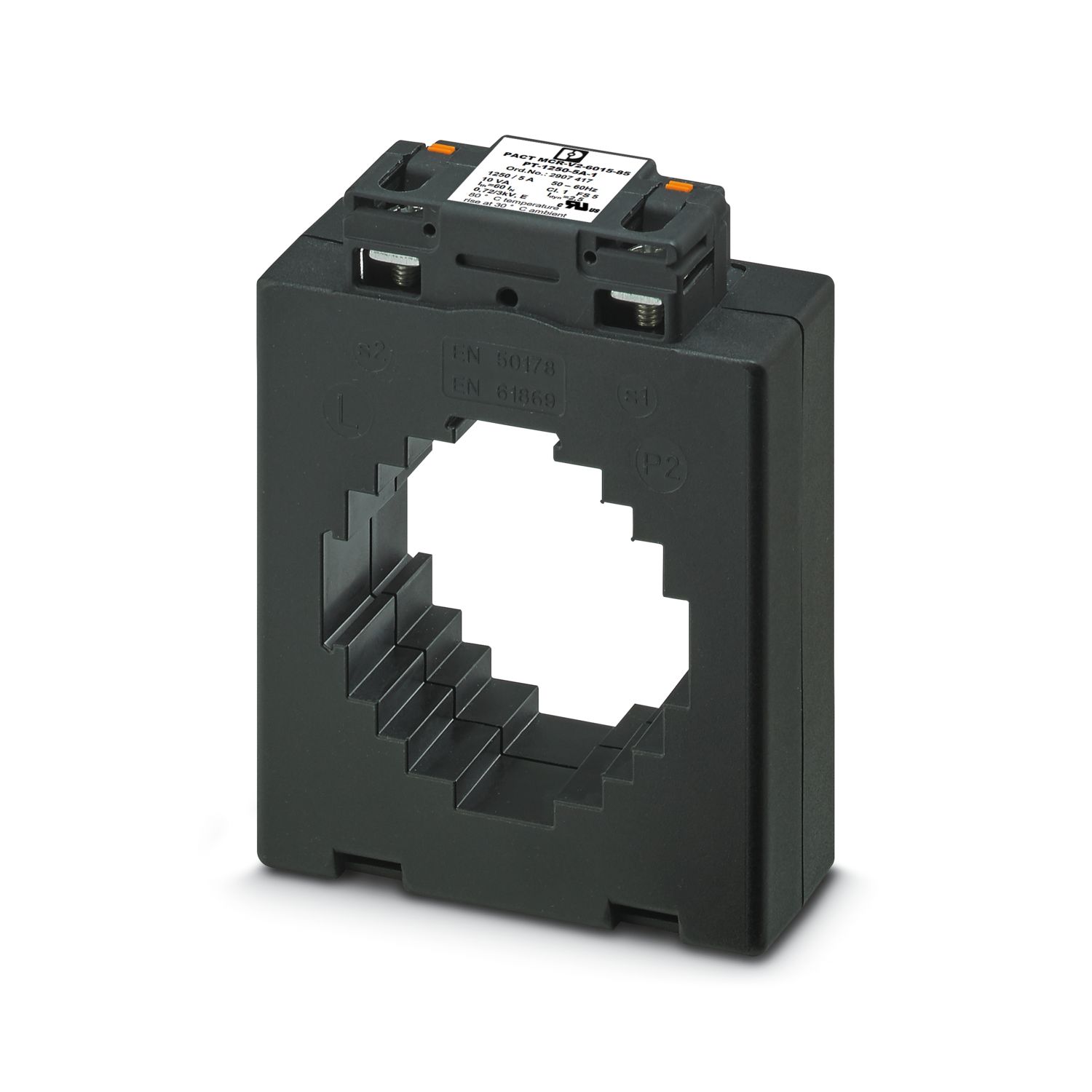

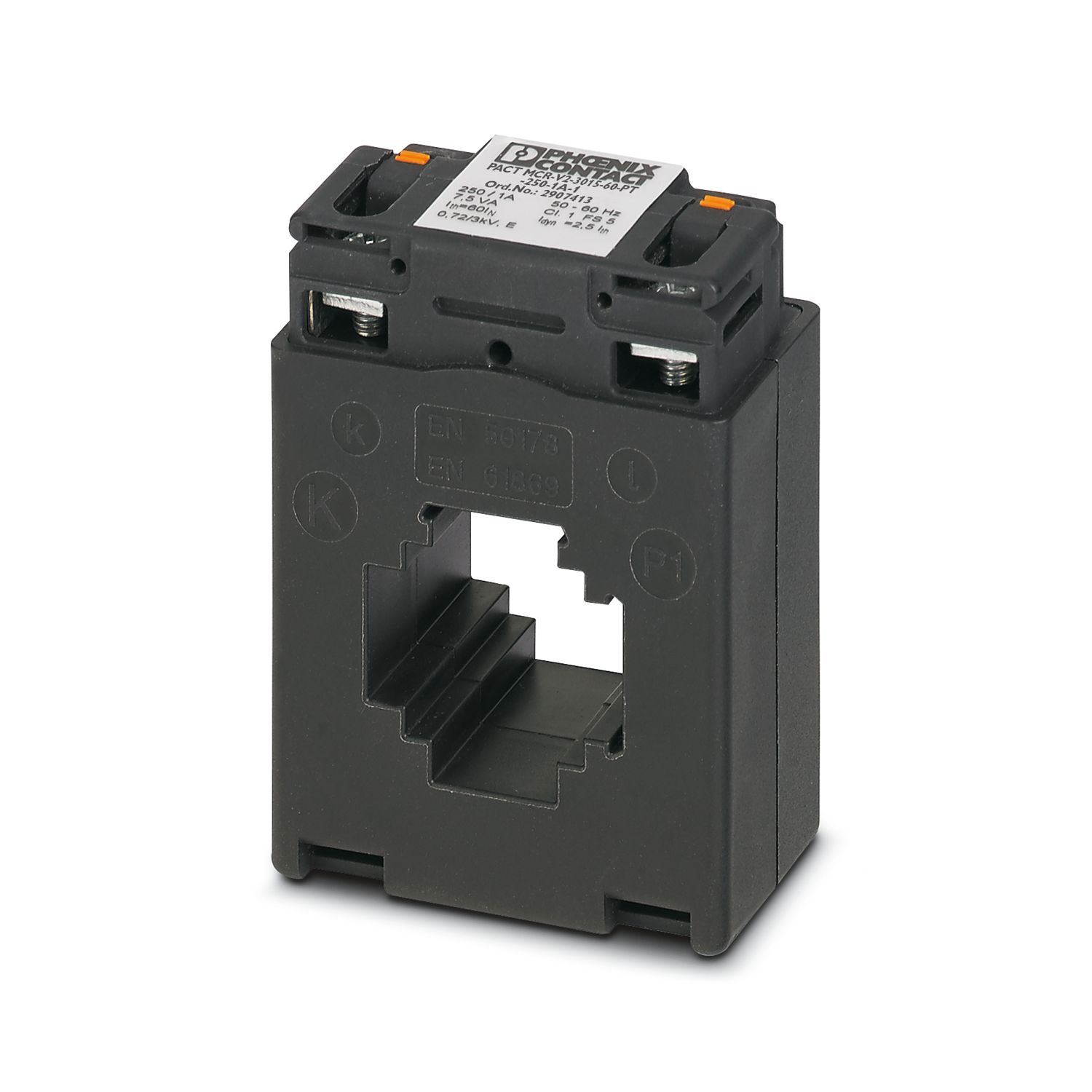

PACT MCR-V1-21-44 - Trasformatore di corrente 2277268
