Converter QUINT POWER con le massime funzionalità
I DC/DC Converter convertono il livello di tensione, aumentano la tensione sulle linee più lunghe o provvedono alla realizzazione di sistemi di alimentazione indipendenti mediante isolamento galvanico.
Per la protezione selettiva e di conseguenza economica degli impianti i DC/DC QUINT Converter sono in grado di far intervenire gli interruttori magnetotermici con valori pari a 6 volte la corrente nominale, in modo magnetico e quindi rapido. L'elevata affidabilità dell'impianto è garantita anche dal controllo funzionale preventivo, che comunica gli stati operativi critici prima del verificarsi di errori.

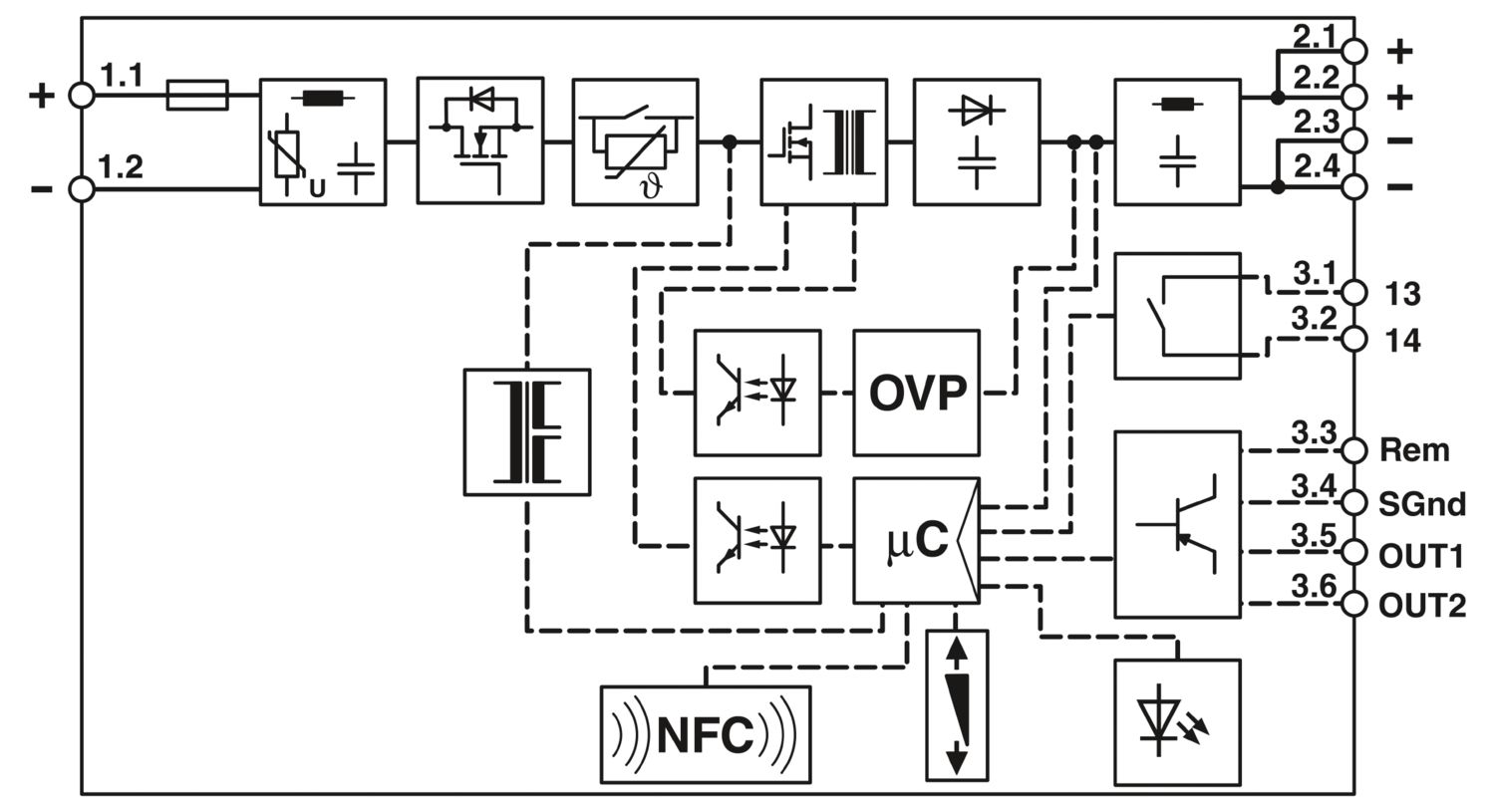

QUINT4-PS/24DC/24DC/5/SC
-
DC/DC converter
1046800
E-No:
960955509
E-No:
960955509
DC/DC converter switching, QUINT POWER, Montaggio su guida DIN, SFB Technology (Selective Fuse Breaking), ingresso: 24 V DC, uscita: 24 V DC / 5 A
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Intervallo tensione in entrata | 24 V DC |
| Range tensione d'ingresso | 24 V DC -25 % ... +40 % |
| Ingresso a range esteso | no |
| Resistenza alla tensione max. | 35 V DC (60 s) |
| Impulso corrente di inserzione | tip. 1 A |
| Integrale del picco di corrente di inserzione (I2t) | < 0,05 A2s |
| Limitazione dell'impulso di corrente d'inserzione | 1 A |
| Tempo di copertura delle interruzioni di rete | tip. 14 ms (24 V DC) |
| Corrente assorbita | 6,9 A (24 V DC) |
| Tempo di accensione tipico | 300 ms (da SLEEP MODE) |
| Tempo di accensione | < 1 s |
| Fusibile d'ingresso | 15 A (ritardato, interno) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 10 A ... 16 A (Caratteristica B, C, D, K o equivalente) |
| Efficienza | tip. 92,2 % (24 V DC) |
| Caratteristica di uscita | U/I Advanced |
| Smart HICCUP | |
| FUSE MODE | |
| Tensione di uscita nominale | 24 V DC |
| Regolazione tensione di uscita (USet) | 24 V DC ... 29,5 V DC (> 24 V DC, potenza costante) |
| Corrente nominale di uscita (IN) | 5 A |
| Statico Boost (IStat. Boost ) | 6,25 A |
| Boost dinamico (IBoost din.) | 10 A (5 s) |
| Selective Fuse Breaking (ISFB) | 30 A (15 ms) |
| Protezione magnetica del fusibile | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| Resistente a cortocircuiti | sì |
| Test funzionamento a vuoto | sì |
| Potenza di uscita (PN) | 120 W |
| Potenza di uscita (Pboost stat.) | 150 W |
| Potenza di uscita (Pboost din.) | 240 W (5 s) |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | ≤ 32 V DC |
| Ripple residuo | < 10 mVSS |
| Scostamento regolazione statico | < 1 % (variazione di carico statica 10 % ... 90 %) |
| Scostamento regolazione dinamico | < 1 % (variazione di carico statica 10 % ... 90 %) |
| Scostamento regolazione Variazione della tensione di ingresso | < 1 % (variazione di carico statica 10 % ... 90 %) |
| Tempo di risposta | < 100 ms (UOUT (10 % ... 90 %)) |
| Possibilità di collegamento in serie | sì |
| Max. potenza dissipata a vuoto | < 2 W |
| Max. potenza dissipata con carico nominale | < 10 W |
| Potenza dissipata SLEEP MODE | < 1 W |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Ingresso | |
| Posizione | 1.x |
| Connessione conduttori | |
| Tipo di connessione | Connessione a vite |
| rigido | 0,2 mm² ... 6 mm² |
| flessibile | 0,2 mm² ... 6 mm² |
| flessibile con puntalino senza collare in plastica | 0,2 mm² ... 4 mm² |
| flessibile con puntalino con collare in plastica | 0,2 mm² ... 4 mm² |
| rigido (AWG) | 24 ... 10 |
| Lunghezza del tratto da spelare | 10 mm |
| Testa della vite del tipo di apparecchio | Fessura longitudinale L |
| Uscita | |
| Posizione | 2.x |
| Connessione conduttori | |
| Tipo di connessione | Connessione a vite |
| rigido | 0,2 mm² ... 6 mm² |
| flessibile | 0,2 mm² ... 6 mm² |
| flessibile con puntalino senza collare in plastica | 0,2 mm² ... 4 mm² |
| flessibile con puntalino con collare in plastica | 0,2 mm² ... 4 mm² |
| rigido (AWG) | 24 ... 10 |
| Lunghezza del tratto da spelare | 10 mm |
| Testa della vite del tipo di apparecchio | Fessura longitudinale L |
| Segnale | |
| Posizione | 3.x |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 1 mm² |
| flessibile | 0,2 mm² ... 1,5 mm² |
| flessibile con puntalino senza collare in plastica | 0,2 mm² ... 1,5 mm² |
| flessibile con puntalino con collare in plastica | 0,2 mm² ... 0,75 mm² |
| rigido (AWG) | 24 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Segnalazione mediante LED | |
| Tipi di segnalazione | LED |
| Contatto di segnale libero da potenziale | |
| Uscita di segnale attiva Out 1 (digitale, configurabile) | |
| Uscita di segnale attiva Out 2 (digitale, analogica, configurabile) | |
| Contatto remoto | |
| Terra di segnale SGnd | |
| Onda di segnale | > 100 % (Il LED giallo lampeggia, potenza di uscita > 120 W) |
| > 75 % (Il LED verde lampeggia, potenza di uscita > 90 W) | |
| > 50 % (Il LED verde lampeggia, potenza di uscita > 60 W) | |
| > 0,9 x USet (Il LED verde si accende) | |
| < 0,9 x USet (Il LED verde lampeggia) | |
| > 0,8 x UInNom (LED spento) | |
| < 0,8 x UInNom (Il LED si illumina di giallo) | |
| Ingresso segnale Remote (configurabile) | |
| Identificazione delle connessioni | 3.3 + |
| Funzione | Potenza di uscita ON/OFF (Remote) |
| Default | Potenza di uscita ON (>40 kΩ/24 V DC/ponte aperto tra REM e SGnd) |
| Uscita segnale Out 1 (configurabile) | |
| Identificazione delle connessioni | 3.5 + |
| Digitale | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Default | Tensione di ingresso UIN OK |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Potenza di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva | |
| Uscita segnale Out 2 (configurabile) | |
| Identificazione delle connessioni | 3.6 + |
| Digitale | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Default | Potenza di uscita |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva | |
| Analogici | 4 mA ... 20 mA ±5 % (Carico ≤400 Ω) |
| Opzione di segnale | Tensione di uscita |
| Corrente di uscita | |
| Potenza di uscita | |
| Uscita segnale Relè 13/14 (configurabile) | |
| Identificazione delle connessioni | 3.1, 3.2 |
| Contatto di commutazione (a potenziale zero) | a potenziale zero |
| Digitale | 24 V DC |
| 1 A | |
| 30 V AC | |
| 0,5 A | |
| Default | Tensione di uscita |
| Opzione di segnale | Corrente di uscita |
| Potenza di uscita | |
| Ore di esercizio | |
| Allarme rapido per alte temperature | |
| Limitazione di tensione OVP attiva | |
| Tensione di ingresso UIN OK | |
| Terra di segnale SGnd | |
| Identificazione delle connessioni | 3.4 + |
| Funzione | Terra di segnale |
| Potenziale di riferimento | per OUT1, OUT2, REM |
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 4 kV DC (omologazione) |
| 2 kV DC (Collaudo) | |
| Frequenza di commutazione | 190,00 kHz ... 220,00 kHz (Livello trasduttore ausiliario) |
| 50,00 kHz ... 420,00 kHz (Livello trasduttore principale) |
| Tipo di prodotto | DC/DC converter |
| Famiglia di prodotti | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1600000 h (25 °C) |
| > 930000 h (40 °C) | |
| > 380000 h (60 °C) | |
| Caratteristiche di isolamento | |
| Classe di protezione | Special with SELV input and output |
| Grado d'inquinamento | 2 |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 2,5 A |
| Temperatura | 40 °C |
| Tempo | 422000 h |
| Testo aggiuntivo | 24 V DC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 5 A |
| Temperatura | 40 °C |
| Tempo | 260000 h |
| Testo aggiuntivo | 24 V DC |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Corrente | 5 A |
| Temperatura | 30 °C |
| Tempo | 520000 h |
| Testo aggiuntivo | 24 V DC |
| Dimensioni articolo | |
| Larghezza | 36 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni articolo con montaggio alternativo | |
| Larghezza | 122 mm |
| Altezza | 130 mm |
| Profondità | 39 mm |
| Dimensioni di montaggio | |
| Distanza di installazione lato destro/sinistro (attivo) | 15 mm / 15 mm (≤ 70 °C) |
| Distanza di montaggio destra/sinistra (passiva) | 0 mm / 0 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso (attiva) | 50 mm / 50 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso (passiva) | 50 mm / 50 mm (≤ 70 °C) |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: PN ≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN <50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
| Con verniciatura di protezione | no |
| Classe di combustibilità a norma UL 94 (custodia / morsetti) | V0 |
| Materiale custodia | Metallo |
| Versione della calotta | Acciaio inox X6Cr17 |
| Materiale degli elementi laterali | Alluminio |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Altezza | ≤ 5000 m (> 2000 m, tenere conto del derating) |
| Classe di climatizzazione | 3K22 (a norma EN 60721-3-3) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | Ricerca di risonanza 5 Hz ... 100 Hz 2,3g, 90 min, frequenza di risonanza 2,3g, 90 min (secondo DNV GL classe C) |
| Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Categoria di sovratensione | |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 5000 m) |
| Sicurezza per apparecchi di misura, controllo e regolazione e per l'utilizzo in laboratorio | |
| Definizione norma | Sicurezza elettrica (di dispositivo di controllo e regolazione) |
| Norme/disposizioni | IEC 61010-1 |
| Bassa tensione di protezione | |
| Definizione norma | Bassa tensione di protezione |
| Norme/disposizioni | EN 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Interruzioni di tensione di rete | |
| Definizione norma | Variazione rete/sottotensione |
| Norme/disposizioni | EN 61000-4-29 |
| Applicazioni ferroviarie | |
| Definizione norma | Applicazioni ferroviarie |
| Norme/disposizioni | EN 50121-3-2 |
| IEC 62236-3-2 | |
| UL | |
| Siglatura | UL Listed UL 61010-1 |
| UL | |
| Siglatura | UL Listed UL 61010-2-201 |
| UL | |
| Siglatura | UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| Siglatura | CAN/CSA-C22.2 No. 61010-1-12 |
| CSA | |
| Siglatura | CAN/CSA C22.2 No. 61010-2-201:18 |
| SIQ | |
| Siglatura | Tipo omologato (type approved) |
| SIQ | |
| Siglatura | Schema CB (IEC 61010-1, IEC 61010-2-201) |
| Costruzioni navali | |
| Siglatura | DNV |
| Costruzioni navali | |
| Siglatura | ABS |
| Costruzioni navali | |
| Siglatura | BV |
| Costruzioni navali | |
| Siglatura | NK |
| Costruzioni navali | |
| Siglatura | LR |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Requisiti elettromagnetici in centrali elettriche | IEC 61850-3 |
| EN 61000-6-5 | |
| Emissioni condotte | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione di disturbi | |
| Norme/Disposizioni | Norma di base supplementare EN 61000-6-5 (immunità ai disturbi dei quadri di comando), IEC/EN 61850-3 (alimentazione elettrica) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione condotte DNV GL | |
| DNV | Classe B |
| Testo aggiuntivo | Area ponte e coperta |
| Emissione di disturbi DNV GL | |
| DNV | Classe B |
| Testo aggiuntivo | Area ponte e coperta |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 15 kV (Grado severità collaudo 4) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 20 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | 2 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 1 kV (Grado severità collaudo 3 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Uscita | 1 kV (Grado severità collaudo 3 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Segnale | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/Uscita/Segnale | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Campo magnetico con frequenza energetica | |
| Norme/Disposizioni | EN 61000-4-8 |
| Frequenza | 16,7 Hz |
| 50 Hz | |
| 60 Hz | |
| Forza del campo di prova | 100 A/m |
| Testo aggiuntivo | 60 s |
| Osservazioni | Criterio A |
| Frequenza | 50 Hz |
| 60 Hz | |
| Frequenza | 50 Hz ... 60 Hz |
| Forza del campo di prova | 1 kA/m |
| Testo aggiuntivo | 3 s |
| Osservazioni | Criterio A |
| Frequenza | 0 Hz |
| Forza del campo di prova | 300 A/m |
| Testo aggiuntivo | DC, 60 s |
| Osservazioni | Criterio A |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-29 |
| Tensione | 24 V DC |
| Calo di tensione | 70 % |
| Tempo | 100 ms |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio A |
| Calo di tensione | 40 % |
| Tempo | 100 ms |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio B |
| Calo di tensione | 0 % |
| Tempo | 50 ms |
| Testo aggiuntivo | Grado severità collaudo 2 |
| Osservazioni | Criterio B |
| Campo elettromagnetico impulsivo | |
| Norme/Disposizioni | EN 61000-4-9 |
| Forza del campo di prova | 1000 A/m |
| Osservazioni | Criterio A |
| Entità del disturbo condotta asimmetrica | |
| Norme/Disposizioni | EN 61000-4-16 |
| Livello di prova 1 | 15 Hz 150 Hz (Grado severità collaudo 3) |
| Tensione | 10 V 1 V |
| Livello di prova 2 | 150 Hz 1,5 kHz (Grado severità collaudo 3) |
| Tensione | 1 V |
| Livello di prova 3 | 1,5 kHz 15 kHz (Grado severità collaudo 3) |
| Tensione | 1 V 10 V |
| Livello di prova 4 | 15 kHz 150 kHz (Grado severità collaudo 3) |
| Tensione | 10 V |
| Livello di prova 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Grado severità collaudo 3) |
| Tensione | 10 V (permanente) |
| Livello di prova 6 | 0 Hz 16,7 Hz 50 Hz 60 Hz (Grado severità collaudo 3) |
| Tensione | 100 V (1 s) |
| Osservazioni | Criterio A |
| Componente alternato sulla tensione continua | |
| Norme/Disposizioni | EN 61000-4-17 |
| Componente alternato | 15 % (UN) |
| Frequenza | 50 Hz |
| 100 Hz | |
| 150 Hz | |
| Osservazioni | Criterio A |
| Componente alternato | 14 % (UN) |
| Frequenza | 300 Hz |
| Osservazioni | Criterio A |
| Onda oscillante smorzata | |
| Norme/Disposizioni | EN 61000-4-18 |
| Ingresso, uscita (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 2 - simmetrico) |
| Tensione | 0,5 kV |
| Ingresso, uscita (livello test 2) | 100 kHz 1 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 1 kV |
| Ingresso, uscita (livello di prova 3) | 10 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 0,5 kV |
| Segnali (livello test 1) | 100 kHz 1 MHz (Grado severità collaudo 2 - simmetrico) |
| Tensione | 0,5 kV |
| Segnali (livello test 2) | 100 kHz 1 MHz (Grado severità collaudo 2 - asimmetrico) |
| Tensione | 1 kV |
| Osservazioni | Criterio A |
| Campo magnetico oscillante smorzato | |
| Norme/Disposizioni | EN 61000-4-10 |
| Forza del campo di prova | 100 A/m |
| Livello di prova 1 | 100 kHz |
| Forza del campo di prova | 100 A/m |
| Livello di prova 2 | 1 MHz |
| Osservazioni | Criterio A |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Criterio C | Malfunzionamento temporaneo, che il dispositivo corregge autonomamente o che può essere eliminato tramite gli elementi di comando. |
| Codice articolo | 1046800 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | CMDI43 |
| Codice prodotto | CMDI43 |
| Pagina del catalogo | Pagina 290 (C-4-2019) |
| GTIN | 4055626643458 |
| Peso per pezzo (confezione inclusa) | 837 g |
| Peso per pezzo (confezione esclusa) | 835 g |
| Numero tariffa doganale | 85044000 |
| Paese di origine | TH |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
LR
ID omologazione: LR22472797TANK
ID omologazione: TA21182MBV
ID omologazione: 57060/A1 BVUL Listed
ID omologazione: E123528cUL Listed
ID omologazione: E123528ABS
ID omologazione: 21-2073195-PDATipo omologato
ID omologazione: SI-SIQ BG 005/059DNV
ID omologazione: TAA00000BVEAC Ex
ID omologazione: RU C-DE.HB49.B.00004| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
| SCIP | 058542d1-ebf3-4c99-9da5-49af1e0e76a5 |
| EF3.0 Cambiamento climatico | |
| CO2e kg | 30.283 kg CO2e |
Prodotti compatibili
-
UWA 182/52 - Adattatore di montaggio 2938235
-
UWA 130 - Adattatore di montaggio 2901664
-
TWN4 MIFARE NFC USB ADAPTER - Adattatore per la programmazione 2909681
-
CBMC E4 24DC/1-4A NO - Interruttore di protezione elettronico 2906031
-
CBMC E4 24DC/1-10A NO - Interruttore di protezione elettronico 2906032
-
CBMC E4 24DC/1-4A+ IOL - Interruttore di protezione elettronico 2910410
-
CBMC E4 24DC/1-10A IOL - Interruttore di protezione elettronico 2910411
-
CBM E4 24DC/0.5-10A NO-R - Interruttore di protezione elettronico 2905743
-
CBM E8 24DC/0.5-10A NO-R - Interruttore di protezione elettronico 2905744
I vantaggi
Massima potenza in uscita: facile espansione del sistema, affidabilità per l'attivazione di carichi pesanti e l'utilizzo di interruttori automatici
Segnalazione più precisa: il controllo funzionale preventivo comunica gli stati operativi critici prima del verificarsi di errori
Connessione a vite o Push-in selezionabile in base alle esigenze
PHOENIX CONTACT AG
Zürcherstrasse 22, CH-8317 Tagelswangen
