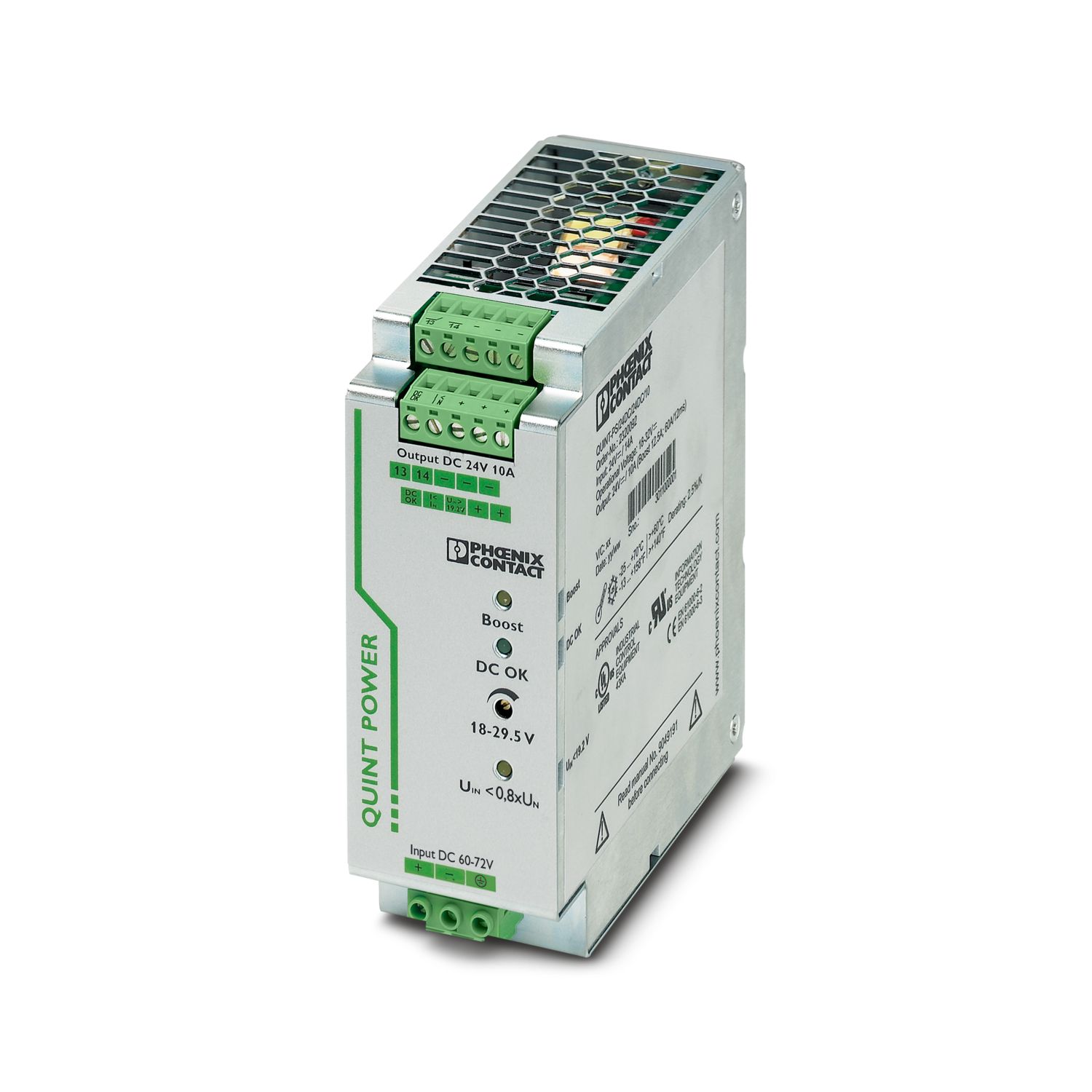

QUINT-PS/60-72DC/24DC/10/CO - DC/DC converter, verniciatura di protezione - 2905011

Dati di ingresso

Funzionamento DC
Intervallo tensione in entrata	60 V DC ... 72 V DC
Range tensione d'ingresso	42 V DC ... 96 V DC
Ingresso a range esteso	sì
Campo delle tensioni d'ingresso DC	42 V DC ... 96 V DC
Tipo di tensione della tensione di alimentazione	DC
Impulso corrente di inserzione	< 9 A (tip.)
Integrale del picco di corrente di inserzione (I²t)	0,64 A²s
Tempo di copertura delle interruzioni di rete	tip. 10 ms (60 V DC)
Corrente assorbita	5,6 A (60 V DC)
	4,7 A (72 V DC)
Protezione contro inversione polarità	≤ 30 V DC
Circuito di protezione	Protezione contro le sovratensioni dei transienti; Varistore
Fusibile d'ingresso	10 A 150 V DC (interno (protezione per apparecchiature))

Dati di uscita

Efficienza	> 91 % (U_IN 60 V DC / U_OUT 24 V DC)
Efficienza		> 91 % (U_IN 72 V DC / U_OUT 24 V DC)
Caratteristica di uscita	U/I
Tensione di uscita nominale	24 V DC ±1 %
Regolazione tensione di uscita (U_Set)	18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (I_N)	10 A (-40 °C ... 60 °C)
POWER BOOST (I_Boost)	12,5 A (-40 °C ... 40 °C costante, U_OUT = 24 V DC)
Selective Fuse Breaking (I_SFB)	60 A (12 ms)
Protezione magnetica del fusibile	B2 / B4 / B6
Declassamento	60 °C ... 70 °C (2,5 %/K)
Resistenza alimentazione di ritorno	35 V DC
Protezione contro la sovratensione sull'uscita (OVP)	< 35 V DC
Carico capacitivo massimo	Illimitato
Limitazione attiva di corrente	18 A
Scostamento regolazione	< 1 % (variazione di carico statica 10 % ... 90 %)
		< 2 % (variazione di carico dinamica 10 % ... 90 %)
		< 0,1 % (variazione tensione in ingresso ±10 %)
Ripple residuo	< 20 mV_SS
Resistente a cortocircuiti	sì
Potenza di uscita	240 W
Carico nominale picchi di commutazione	< 10 mV_SS (20 MHz)
Max. potenza dissipata a vuoto	4 W (U_IN 60 V DC)
Max. potenza dissipata con carico nominale	24 W (U_IN 60 V DC)
Tempo di risposta	< 2 ms (U_OUT (10 % ... 90 %))
Collegamento in parallelo	sì, per ridondanza e incremento potenza
Possibilità di collegamento in serie	sì
Segnale: DC OK, attiva
Descrizione dell'uscita	U_OUT> 0,9 x U_N: Segnale High
Campo tensione commutabile	18 V DC ... 24 V DC
Max. corrente d'inserzione	< 20 mA (resistente a cortocircuiti)
Segnale: POWER BOOST, attiva
Descrizione dell'uscita	I_OUT < I_N: Segnale High
Campo tensione commutabile	18 V DC ... 24 V DC
Max. corrente d'inserzione	< 20 mA (resistente a cortocircuiti)
Segnale: U_IN OK, attivo
Descrizione dell'uscita	U_IN > 19,2 V: segnale High
Campo tensione commutabile	18 V DC ... 24 V DC
Max. corrente d'inserzione	≤ 20 mA (resistente a cortocircuiti)
Segnale: DC OK, libera da potenziale
Descrizione dell'uscita	Relè
Tensione d'uscita	≤ 30 V AC/DC
Max. corrente d'inserzione	≤ 100 mA

Dati di collegamento

Ingresso
Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	12
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm
Uscita
Collegamento	Connessione a vite
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	12
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm
Segnale
Sezione conduttore rigido min.	0,2 mm²
Sezione conduttore rigido max.	2,5 mm²
Sezione conduttore flessibile min.	0,2 mm²
Sezione conduttore flessibile max.	2,5 mm²
Sezione trasversale conduttore AWG min.	24
Sezione trasversale conduttore AWG max.	12
Filettatura	M3
Coppia min.	0,5 Nm
Coppia max.	0,6 Nm

Segnalazione

Tipi di segnalazione	LED
		Uscita di commutazione attiva
		Contatto relè
Uscita segnale: DC OK, attiva
Segnalazione stato	LED "DC OK" verde
Colore	verde
Uscita segnale: POWER BOOST, attiva
Segnalazione stato	LED "BOOST" giallo / I_OUT> I_N : LED acceso
Colore	giallo
Nota relativa all'indicatore di stato	LED on
Uscita segnale: U_IN OK, attivo
Segnalazione stato	LED "U_IN< 0,8 x U_N V" giallo / U_IN< 0,8 x U_N V DC: LED acceso
Colore	giallo
Nota relativa all'indicatore di stato	LED on
Uscita segnale: DC OK, libera da potenziale
Nota relativa all'indicatore di stato	U_OUT > 0,9 x U_N: contatto chiuso

Caratteristiche elettriche

Numero fasi	1
Tensione di isolamento ingresso/uscita	1,5 kV (omologazione)
	1 kV (Collaudo)
	1 kV (omologazione)

Caratteristiche articolo

Tipo di prodotto	DC/DC converter
Famiglia di prodotti	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 1349000 h (25 °C)
	> 765000 h (40 °C)
Caratteristiche di isolamento
Classe di protezione	I
Grado d'inquinamento	2

Dimensioni

Larghezza	48 mm
Altezza	130 mm
Profondità	125 mm
Dimensioni di montaggio
Distanza di montaggio destra/sinistra	0 mm / 0 mm (≤ 70 °C)
Distanza di installazione lato destro/sinistro (attivo)	15 mm / 15 mm (≤ 70 °C)
Distanza di montaggio in alto/in basso	50 mm / 50 mm (≤ 70 °C)
Distanza di montaggio in alto/in basso (attiva)	50 mm / 50 mm (≤ 70 °C)
Montaggio alternativo
Larghezza	122 mm
Altezza	130 mm
Profondità	51 mm

Montaggio

Tipo di montaggio	Guida di supporto: 35 mm
Nota per il montaggio	affiancabile: P_N ≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: P_N <50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm
Posizione d'installazione	Guida di supporto orizzontale NS 35, EN 60715
Con verniciatura di protezione	sì

Indicazioni materiale

Materiale custodia	Metallo
Materiale della custodia	Alluminio (AlMg3)
Versione della calotta	Lamina di acciaio zincata, priva di cromo(VI)

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Temperatura ambiente (Startup type tested)	-40 °C
Classe di climatizzazione	3K3 (a norma EN 60721)
Umidità dell'aria massima consentita (funzionamento)	100 % (a 25 °C, nessuna condensa)
Urti	18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)	< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Normative e prescrizioni

Applicazioni ferroviarie	EN 50121-4
	EN 50155
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza	EN 50178/VDE 0160 (PELV)
Sicurezza elettrica a norma	EN 60950-1/VDE 0805 (SELV)
Riferimento normativo – Bassa tensione di protezione	EN 60950-1 (SELV)
	EN 60204 (PELV)
Separazione sicura a norma	DIN VDE 0100-410
Test dei gas tossici	ISA-S71.04-1985 G3 Harsh Group A
Protezione antincendio nei veicoli su rotaia
Definizione norma	Protezione antincendio nei veicoli su rotaia
Norme/disposizioni	EN 45545-2 (HL3)

Omologazioni

Omologazioni UL	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

Dati EMC

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Requisiti delle interferenze elettromagnetiche Emissione di disturbi	EN 61000-6-3
		EN 61000-6-4
Requisiti delle interferenze elettromagnetiche Immunità ai disturbi	EN 61000-6-1
		EN 61000-6-2
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Scariche elettrostatiche
Scarica contatti	8 kV (Grado severità collaudo 4)
Scarica in aria	15 kV (Grado severità collaudo 4)
Osservazioni	Criterio A
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza	80 MHz ... 1 GHz
Forza del campo di prova	20 V/m (Grado severità collaudo 3)
Frequenza	1 GHz ... 2 GHz
Forza del campo di prova	20 V/m (Grado severità collaudo 3)
Frequenza	2 GHz ... 3 GHz
Forza del campo di prova	10 V/m (Grado severità collaudo 3)
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Ingresso	4 kV (Grado severità collaudo 4 - asimmetrico)
Uscita	2 kV (Grado severità collaudo 3 - asimmetrico)
Segnale	2 kV (Grado severità collaudo 4 - asimmetrico)
Osservazioni	Criterio A
Sollecitazione degli impulsi di tensione (Surge)
Norme/Disposizioni	EN 61000-4-5
Sollecitazione degli impulsi di tensione (Surge)
Ingresso	2 kV (Grado severità collaudo 4 - simmetrico)
Ingresso		4 kV (Grado severità collaudo 4 - asimmetrico)
Uscita	1 kV (Grado severità collaudo 3 - simmetrico)
Uscita		2 kV (Grado severità collaudo 3 - asimmetrico)
Segnale	1 kV (Grado severità collaudo 2 - asimmetrico)
Osservazioni	Criterio A
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Ingresso/Uscita/Segnale	asimmetrico
Frequenza	9 kHz ... 80 MHz
Osservazioni	Criterio A
Tensione	10 V (Grado severità collaudo 3)
Emissione di disturbi
Norme/Disposizioni	EN 61000-6-3
Tensione di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico
Raggio di radiodisturbo secondo norma EN 55011	EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico
Criteri
Criterio A	Segnalazione di stato normale entro i limiti fissati.
Criterio B	Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo.

Codice articolo	2905011
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMDQ43
Codice prodotto	CMDQ43
Pagina del catalogo	Pagina 297 (C-4-2019)
GTIN	4046356908320
Peso per pezzo (confezione inclusa)	1’166 g
Peso per pezzo (confezione esclusa)	1’190 g
Numero tariffa doganale	85044000
Paese di origine	CN

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	2bdc56aa-32cf-4c1f-ab5f-724f8c2bb5e9

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

QUINT-PS/60-72DC/24DC/10/CO - DC/DC converter, verniciatura di protezione

2905011
E-No: 960900739

Dettagli prodotto

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

EAC

UL Listed

cUL Listed

EAC

CoC / Dichiarazione di conformità

cUL Listed

UL Listed

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

QUINT-PS/60-72DC/24DC/10/CO - DC/DC converter, verniciatura di protezione 2905011 E-No: 960900739

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

QUINT-ORING/24DC/2X10/1X20 - Modulo di ridondanza, verniciatura di protezione 2320173

UTA 107/30 - Adattatore di montaggio 2320089

UWA 182/52 - Adattatore di montaggio 2938235

QUINT-PS-ADAPTERS7/1 - Adattatore di montaggio 2938196

CB TM1 1A SFB P - Interruttore di protezione termomagnetico 2800836

CB TM1 2A SFB P - Interruttore di protezione termomagnetico 2800837

CB TM1 3A SFB P - Interruttore di protezione termomagnetico 2800838

CB TM1 4A SFB P - Interruttore di protezione termomagnetico 2800839

CB TM1 5A SFB P - Interruttore di protezione termomagnetico 2800840

CB TM1 12A SFB P - Interruttore di protezione termomagnetico 2800844

CB TM1 16A SFB P - Interruttore di protezione termomagnetico 2800845

I vantaggi

QUINT-PS/60-72DC/24DC/10/CO - DC/DC converter, verniciatura di protezione

2905011
E-No: 960900739
