Grazie all'utilizzo dei repeater è possibile aumentare notevolmente l'efficienza e la flessibilità dei sistemi bus. La segmentazione del bus con i repeater permette di moltiplicare l'estensione della rete ammessa e di espandere la quantità di utenze, oltre alla separazione galvanica.
PSI-REP-RS485W2
-
Repeater
2313096
Repeater modulare, per la separazione del potenziale e l’aumento degli utenti in sistemi bus RS-485 a 2 fili fino a 500 kBit/s, separazione a 4 vie, montabile su guida, alimentazione 24 V DC
Dettagli prodotto
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
| Tipo di prodotto | Convertitore di interfaccia |
| MTTF | 1439 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 717 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 305 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| MTBF | 1247 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 261 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) |

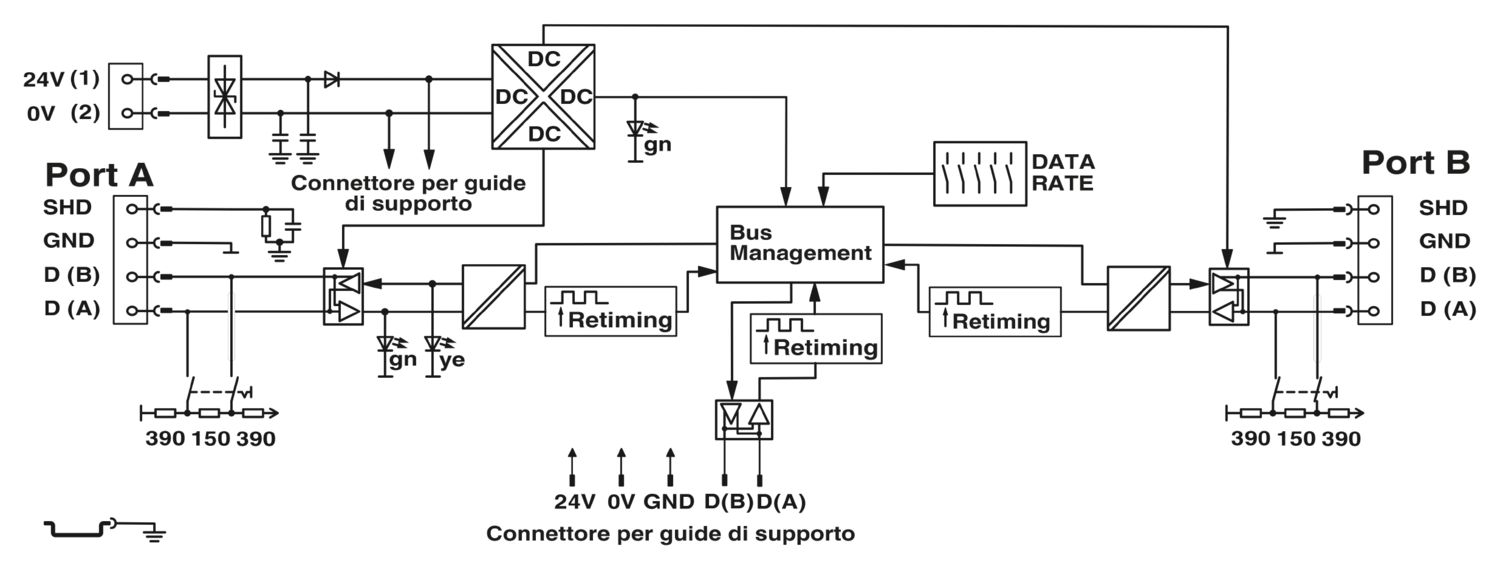

| Separazione galvanica | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| Potenza dissipata massima in condizioni nominali | 1,8 W |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff (50 Hz, 1 min.) |
| Tensione di prova interfacce dati | 1,5 kV |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
| Tensione nominale | 24 V DC (secondo UL) |
| Corrente assorbita tipica | 75 mA (24 V DC ) |
| Max. corrente assorbita | ≤ 2 A (In caso di impiego in una stazione di collegamento, tramite il connettore bus per guide DIN) |
| Alimentazione | |
| Lunghezza del tratto da spelare | 7,00 mm |
| Coppia di serraggio | 0,6 Nm ... 0,8 Nm |
| Distorsione bit, ingresso | max. ± 35 % |
| Distorsione bit, uscita | < 6,25 % |
| Ritardo bit | < 1 Bit |
| Segnale | Modbus |
| Canali di trasmissione | 2 (1/1), TD, RD; half duplex |
| Dati: Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili | |
| Velocità di trasmissione | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (regolazione manuale) |
| Collegamento | Morsetto a vite estraibile |
| Lunghezza di trasmissione | ≤ 1200 m (secondo il sistema bus impiegato - in funzione della velocità di trasmissione e del tipo di cavo) |
| Resistenza terminale | 390 Ω (Inseribile dalla porta A e B) |
| 150 Ω | |
| 390 Ω | |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 2,5 mm² |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione min. conduttore flessibile AWG | 24 |
| Cavo unipolare/punto di connessione rigido AWG max. | 12 |
| Cavo unipolare/punto di connessione rigido AWG min. | 24 |
| Mezzo trasmissivo | 2 fili twisted pair, schermati |
| Formato dati/Codifica dati | UART (conversione 11/10 bit, NRZ) |
| Commutazione direzione dati | automatica, min. station response time 2 Bit |
| Disegno quotato |
|
| Larghezza | 35 mm |
| Altezza | 99 mm |
| Profondità | 105 mm |
| Colore (Custodia) | grigio (RAL 7042) |
| Materiale (Custodia) | PA 6.6-FR |
| Caduta libera secondo IEC 60068-2-32 | : 1 m |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 | : 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| ≤ 2000 m (Aree Ex) | |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T5 Gc |
| Certificato | UL 21 ATEX 2550X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| IECEx | |
| Siglatura | Ex ec IIC T5 Gc |
| Certificato | IECEx ULD 21.0013X |
| UL, USA / Canada | |
| Siglatura | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-4-2 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV |
| Segnale | ± 2 kV |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV |
| Segnale | ± 1 kV |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Privo di sostanze incidenti sulla reticolazione di vernici | VDMA 24364:2018-05 |
| Norme/Disposizioni | EN 62368 |
| Tipo di montaggio | Montaggio su guida DIN |
cULus Recognized
ID omologazione: E238705cUL Listed
ID omologazione: E199827UL Listed
ID omologazione: E199827
I vantaggi
Velocità dati fino a 500 kBit/s, regolabili mediante DIP switch
Separazione a 4 vie affidabile tra tutte le interfacce
Bit-Oversampling per il riconoscimento sicuro di disturbi sporadici
Bit retiming per un collegamento in cascata a piacere del dispositivo
Resistenze terminali integrate e disinseribili
Combinabile in modo modulare con i convertitori FO PSI-MOS mediante il connettore per guide di supporto
Omologazione per l'impiego nella zona 2
