FP 0,8/ 32-FH
-
Connettori femmina SMD
1104542

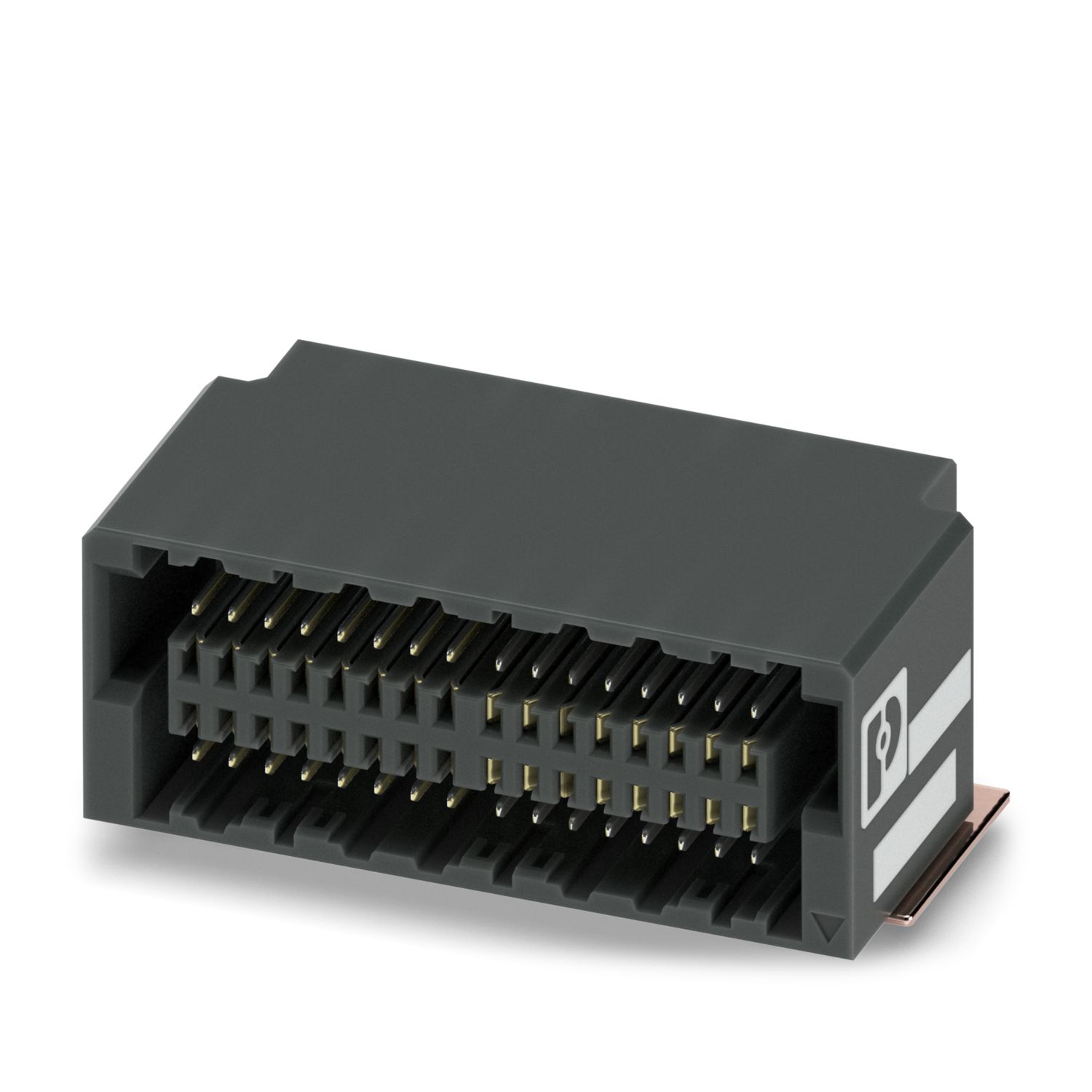

Connettore femmina SMD, corrente nominale: 1,7 A, tensione di prova: 500 V AC, numero poli: 32, passo: 0,8 mm, colore: nero, superficie contatti: Au, tipo di connessione del contatto: Femmina, montaggio: Saldatura SMD
Numero di poli
Dettagli prodotto
| Tipo di prodotto | Connettore femmina SMD |
| Famiglia di prodotti | FP 0,8/...-FH |
| Numero di poli | 32 |
| Passo | 0,8 mm |
| Numero di file | 2 |
| Layout pin | Geometria pad lineare |
| Caratteristiche | |
| Corrente nominale IN | 1,7 A IEC 60512-5-2:2002-02 (a 20 °C a 80 poli) |
| Resistività di massa | 25 mΩ |
| Tensione di prova | 500 V AC IEC 60512-4-1:2003-05 |
| Trasmissione dati | |
| Velocità di trasmissione dati | 16 Gbit/s |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Istruzioni di lavorazione | |
| Processo | Saldatura di reflow |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Cicli di saldatura reflow | 3 |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | Rivestimento selettivo |
| Superficie metallica zona di contatto (strato superficiale) | Oro (Au) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | nero (9005) |
| Materiale isolante | LCP |
| Gruppo materiale isolante | IIIb |
| CTI secondo IEC 60112 | 150 |
| Classe di combustibilità a norma UL 94 | V0 |
| Nota per il funzionamento | La tensione ammessa durante l'esercizio viene dedotta in base all'applicazione considerando le distanze di isolamento in aria e superficiale nell'ambito dei requisiti di isolamento secondo la norma IEC 60664-1. |
| Dati sui processi di saldatura | Gli articoli sono adatti per l'equipaggiamento su entrambi i lati e la saldatura dall'alto. |
| Disegno quotato |
|
| Passo | 0,8 mm |
| Larghezza [w] | 17,6 mm |
| Altezza [h] | 7,9 mm |
| Lunghezza [l] | 9,35 mm |
| Altezza di installazione | 7,25 mm |
| Applicazione | |
| Copertura contatti | 0,8 mm |
| Spostamento dell'interasse | ± 0,7 mm in asse longitudinale e trasversale |
| Lunghezza connessione | 1,5 mm |
| Tolleranza angolare | ± 5 ° in asse longitudinale e trasversale (durante l'innesto) |
| ± 5 ° in asse longitudinale e trasversale (nello stato connesso) | |
| Sfalsamento assiale in direzione X (longitudinale) | ± 0,3 mm (Compensazione della tolleranza nello stato connesso) |
| Sfalsamento assiale in direzione Y (trasversale) | ± 0,3 mm (Compensazione della tolleranza nello stato connesso) |
| Design del circuito stampato | |
| Geometria Pad | 0,5 x 1 mm |
| Prova termica | Gruppo di controllo C | |
| Specifica di prova | IEC 60512-5-2:2002-02 |
| Numero di poli testati | 80 |
| Resistenza di isolamento | |
| Specifica di prova | IEC 60512-3-1:2002-02 |
| Resistenza di isolamento tra poli contigui | ≥ 5 GΩ |
| Distanze di isolamento in aria e superficiale | | |
| Gruppo materiale isolante | IIIb |
| Valore minimo distanze in aria e superficiali | 0,25 mm |
| Prova vibrazioni | |
| Specifica di prova | IEC 60068-2-6:2007-12 |
| Frequenza | 10 - 2000 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 1,5 mm (10 Hz ... 58 Hz) |
| Accelerazione | 200 m/s² (58 Hz ... 2000 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | IEC 60512-9-1:2010-03 (a norma) |
| Resistività di massa R1 | 25 mΩ |
| Resistività di massa R2 | 25 mΩ |
| Cicli di manovra | 500 |
| Urti | |
| Specifica di prova | IEC 60068-2-27:2008-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 490 m/s² |
| Durata urti | 11 ms |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -55 °C ... 125 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Disegno quotato |
|
| Confezione | Nastro larghezza 32 mm |
| Larghezza nastro [W] | 32 mm |
| Misura esterna bobina [W2] | ≤ 38,4 mm |
| Diametro bobina [A] | ≤ 330 mm |
| Tipo di confezionamento | Sacchetto trasparente |
| Livello ESD | (D) antistatico |
| Specifica di prova | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Prodotti compatibili
I vantaggi
I contatti dorati garantiscono una qualità di trasmissione stabile per lungo tempo
Collegamenti meccanici ed elettrici affidabili grazie al sistema di contatto ScaleX su entrambi i lati
Resistenza: tecnologia ScaleX per un'elevata compensazione della tolleranza e protezione dei contatti
Design flessibile degli apparecchi: diversi numeri di poli, tipo e altezze di stack con elevata sicurezza di corrispondenza
Domande frequenti
È possibile ottenere correnti nominali superiori a 1,7 A per contatto?
Il limite superiore della corrente nominale è di 1,7 A per contatto per un connettore completamente alimentato. Se, ad esempio, vengono alimentati quattro poli, si possono ottenere 3,9 A per contatto (a una temperatura ambiente di 20 °C).... Vedi di più
Il limite superiore della corrente nominale è di 1,7 A per contatto per un connettore completamente alimentato. Se, ad esempio, vengono alimentati quattro poli, si possono ottenere 3,9 A per contatto (a una temperatura ambiente di 20 °C).
Vedi di menoCome si possono controllare i contatti di saldatura sul connettore board-to-board non schermato FP 0,8?
I contatti di saldatura vengono fatti uscire da sotto la custodia e possono essere controllati mediante controllo ottico automatizzato (AOI).
Che cos'è ScaleX?
ScaleX è il marchio tecnologico registrato per il nostro sistema di contatto brevettato. Questo contatto doppio, unico nel suo genere, garantisce una connessione affidabile e robusta, oltre che un'elevata compensazione della tolleranza in fase di inn... Vedi di più
ScaleX è il marchio tecnologico registrato per il nostro sistema di contatto brevettato. Questo contatto doppio, unico nel suo genere, garantisce una connessione affidabile e robusta, oltre che un'elevata compensazione della tolleranza in fase di innesto.
Vedi di menoQual è la caratteristica distintiva dei connettori board-to-board della serie FP 0,8?
L'FP 0,8 è il nostro tuttofare per il collegamento dei circuiti stampati nel dispositivo. Grazie al nostro sistema di contatto ScaleX, il connettore board-to-board è uno specialista versatile in termini di robustezza, flessibilità e variabilità. Part... Vedi di più
L'FP 0,8 è il nostro tuttofare per il collegamento dei circuiti stampati nel dispositivo. Grazie al nostro sistema di contatto ScaleX, il connettore board-to-board è uno specialista versatile in termini di robustezza, flessibilità e variabilità. Particolarmente convincente è l'elevata trasmissione di dati fino a 52 GBit/s e la capacità di trasmissione della corrente di 1,7 A per contatto (corrente nominale). Un altro vantaggio: l'FP 0,8 è disponibile in versione schermata e non schermata, in questo modo può essere utilizzato individualmente in base alle proprie esigenze.
Vedi di menoCon quanti poli è disponibile il connettore board-to-board FP 0,8?
L'FP 0,8 è disponibile con 12, 20, 32, 52 e 80 poli, sia in versione schermata che non schermata.
