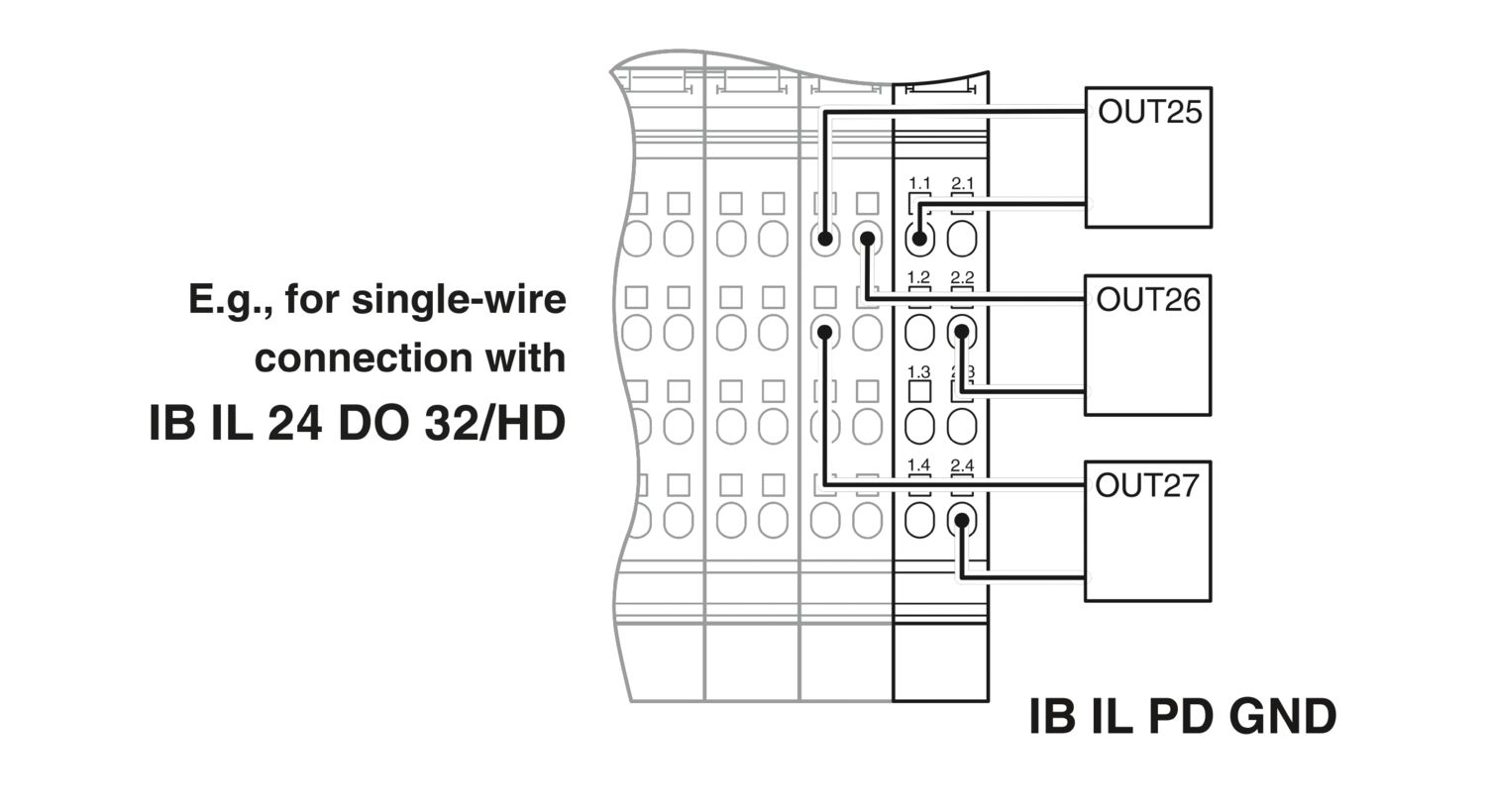

Il modulo è previsto per l’impiego all’interno di una stazione Inline. Il morsetto mette a disposizione otto connessioni GND. Esso consente così il collegamento ai GND interni alle stazioni di attuatori collegati al morsetto IB IL 24 DI.../HD-PAC o IB IL 24 DO.../HD-PAC tramite connessione a 1 conduttore. Esso consente così il collegamento ai GND interni alle stazioni di attuatori collegati al morsetto IB IL 24 DO 32/HD tramite connessione a 1 conduttore.

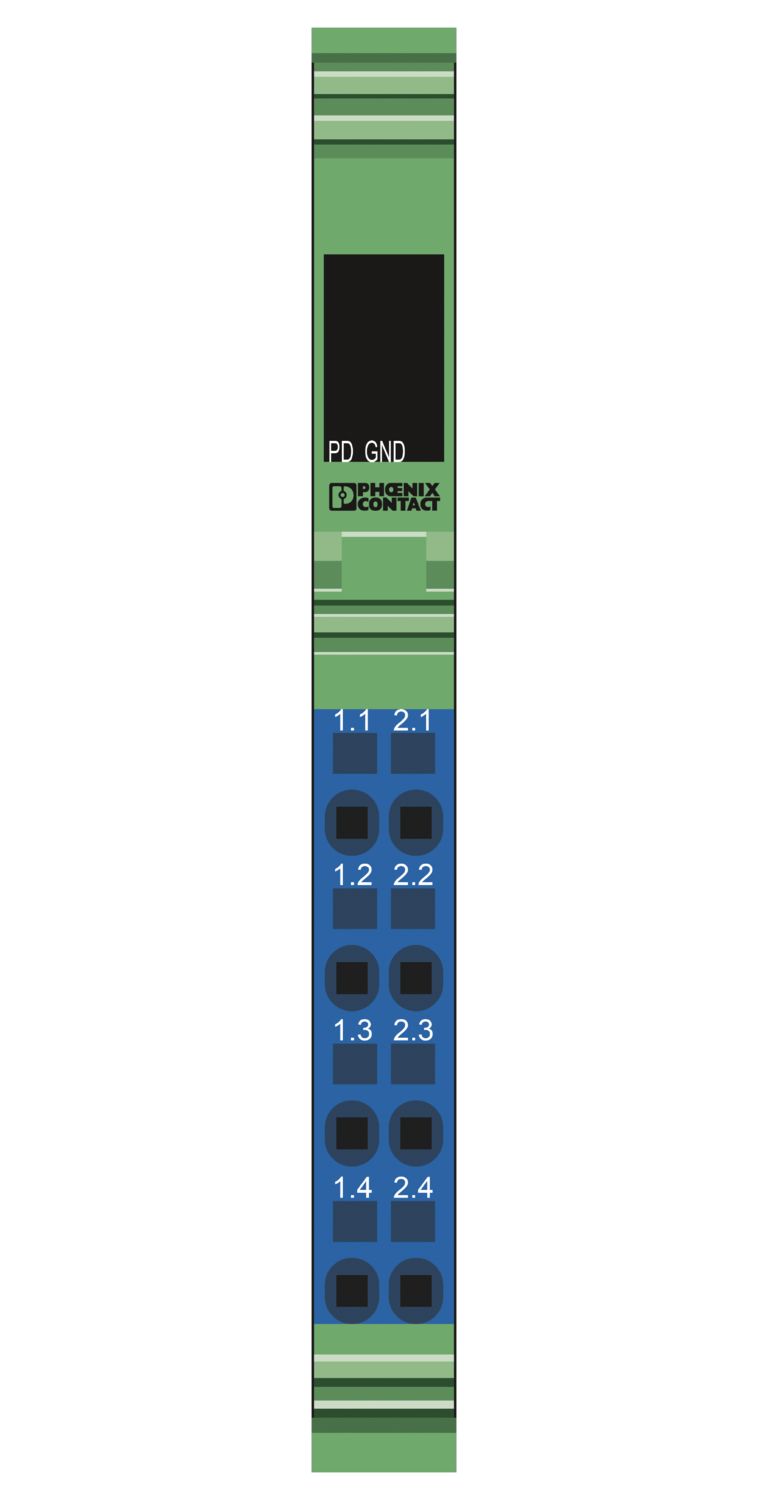

IB IL PD GND-PAC
-
Ripartitore di potenziale
2862990
Modulo Inline per la distribuzione di potenziale (GND), completo di accessori (connettore e cartellino di siglatura), collegamenti per GND
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Bus locale Inline | |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s |
| Modulo | |
| Codice ID (dec.) | none |
| Codice ID (esadecimale) | none |
| Lunghezza di registro | 0 Bit |
| Bisogno di dati di parametrizzazione | 0 Byte |
| Bisogno di dati di configurazione | 0 Byte |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Caratteristiche di isolamento | |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Potenza dissipata massima in condizioni nominali | 0 W |
| Test di verifica | Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min |
| Alimentazione | |
| Tensione periferia | GND |
| Max. corrente assorbita | 8 A |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 75 % ... 85 % |
| Tipo di montaggio | Montaggio su guida DIN |
LR
ID omologazione: LR23398855TABV
ID omologazione: 20989_C0 BVABS
ID omologazione: 22-2226444-PDADNV
ID omologazione: TAA00002CU
I vantaggi
Connessioni per GND
