HC-M-KV-M40(27-34)
-
Pressacavi
1607729
Attacchi a vite in metallo fino a 5 bar, lunghezza filettatura: 8 mm, diametro cavo : 27 ... 34 mm, SW 50, attacco a vite: M40
Dettagli prodotto
| Tipo di prodotto | Connessione a vite per cavo |
| Applicazione | Standard |
| Numero dei conduttori | 1 |
| Tipo di collegamento a vite | M40 |
| Produttore | Jacob |
| Denominazione produttore | 101036M40 |
| Schermato | no |

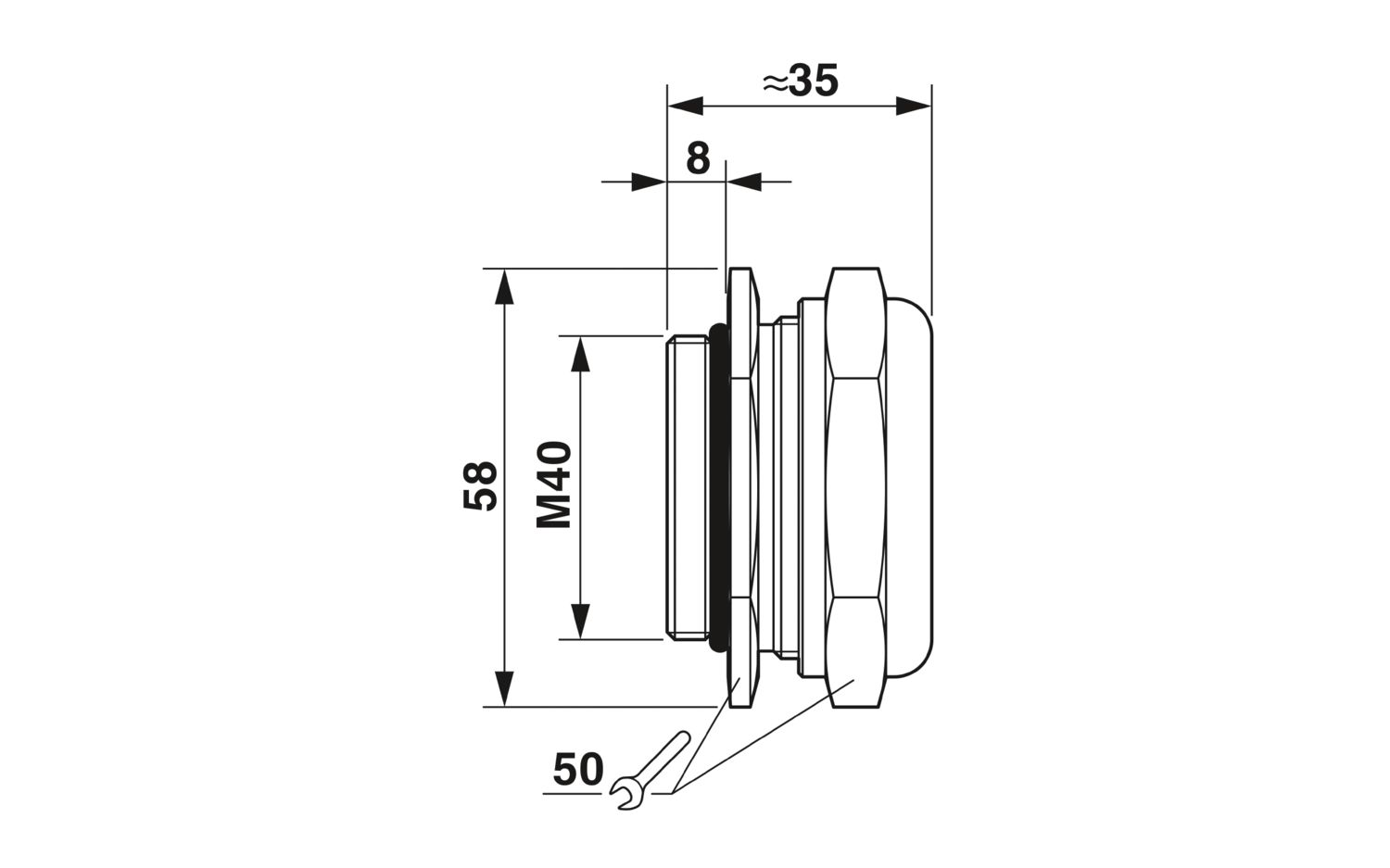

| Disegno quotato |
|
| Lunghezza | 35 mm |
| Lunghezza della filettatura | 8 mm |
| Diametro foro | 40,1 mm ... 40,3 mm |
| Apertura chiave dadi | 50 mm |
| Apertura chiave perno | 50 mm |
| Misura angolare esagonale | 58 mm |
| Tipo filettatura lato collegamenti | M40 x 1,5 |
| Passo della filettatura | 1,5 mm |
| Coppia di serraggio | 20 Nm (Dado per raccordi) |
| 20 Nm (Perno) |
| Materiale Inserto di fissaggio | PA |
| Materiale guarnizione O-ring | NBR |
| Materiale guarnizione Guarnizione cavo | neoprene |
| Materiale connessione a vite | Ottone, nichelato |
| Diametro esterno conduttore Linea 1 | 27 mm ... 34 mm |
| Assenza di alogeni | no |
| Condizioni ambientali | |
| Grado di protezione | IP68 (fino a 5 bar) |
| Temperatura ambiente (esercizio) | -30 °C ... 100 °C |
