Connessione a vite per cavi armati (SWA/ AWA/ PWA/ STA/ SWB/ ASA/ CY/ SY)
G-ESSWU-M50-L66L-NTES-S
-
Pressacavi
1411100
Pressacavi, materiale connessione a vite: Ottone, nichelato, applicazione: Ex, diametro esterno cavo 40,4 mm ... 53,1 mm, schermatura: sì, filettatura: M50 x 1,5, colore: argento
Dettagli prodotto

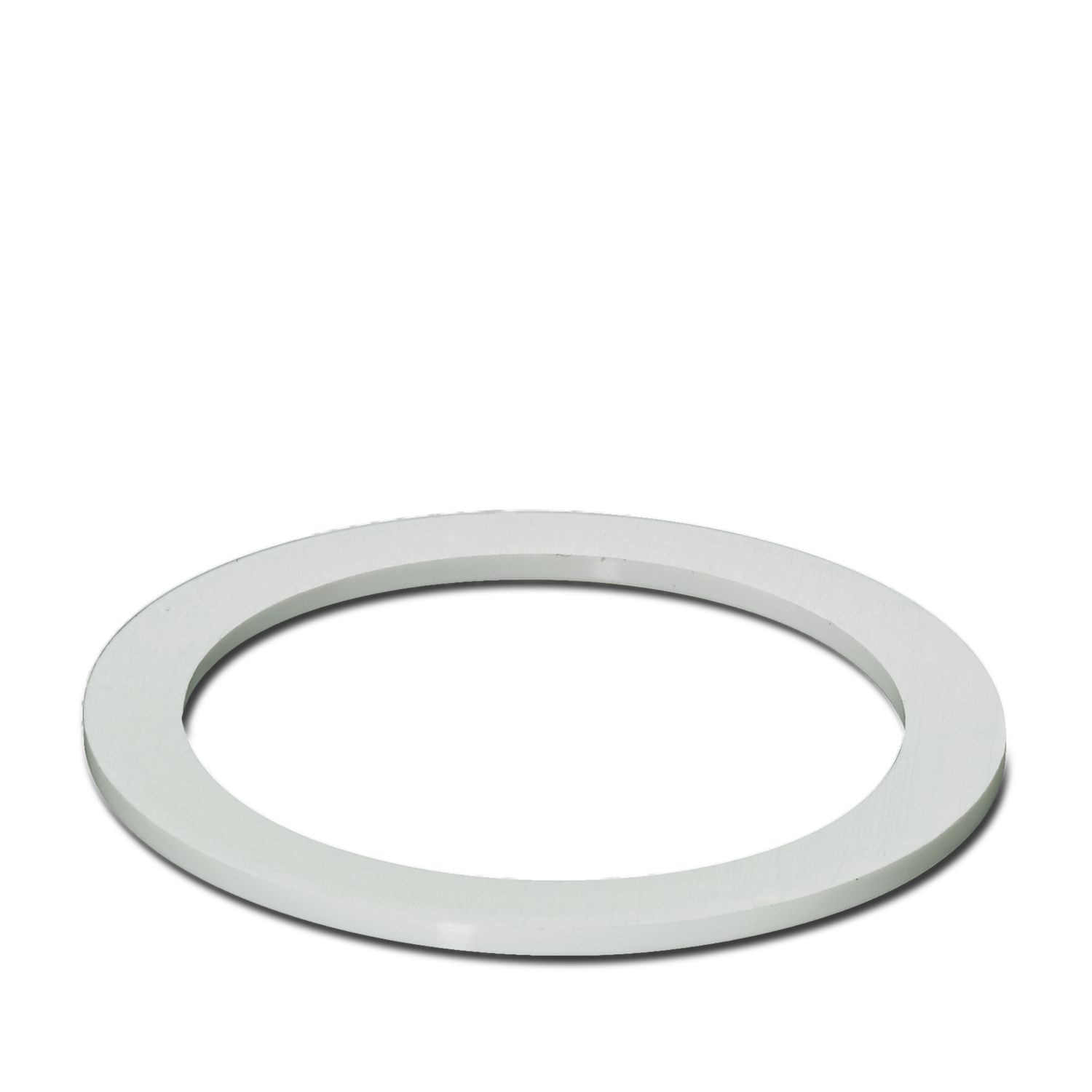

| Nota per il montaggio | Con coni di messa a terra integrati, con l'impiego della guarnizione piatta A-SEW-50-P-W (art. 1411287) tenuta IP66 / IP67 / IP68 |
| Se lo spazio nel punto di fissaggio del collegamento a vite è limitato, l'armatura può essere posizionata in un luogo con maggiore libertà di movimento. Il montaggio finale può quindi avvenire di nuovo nelle condizioni di spazio limitato della posizione di fissaggio del collegamento a vite. |
| Tipo di prodotto | Connessione a vite per cavo |
| Applicazione | Ex |
| Numero dei conduttori | 1 |
| Produttore | CMP |
| Denominazione produttore | 50 C2K N. PLTD GLAND |
| Codice articolo produttore | 50C2K1RA5 |
| Schermato | sì |
| Esecuzione dello scarico della trazione | D |
| Tipi di cavo utilizzabili | indipendentemente dal materiale della parete della custodia (SWA / AWA / PWA / STA / ASA / CY / SY / SWB) |
| Uso in area a rischio di esplosione | sì |
| Categoria d'urto | 8 |
| Diametro conduttore senza armatura | 44,1 mm (Imbottitura nella parte inferiore dell'armatura) |
| Versione, Scarico della trazione | D |

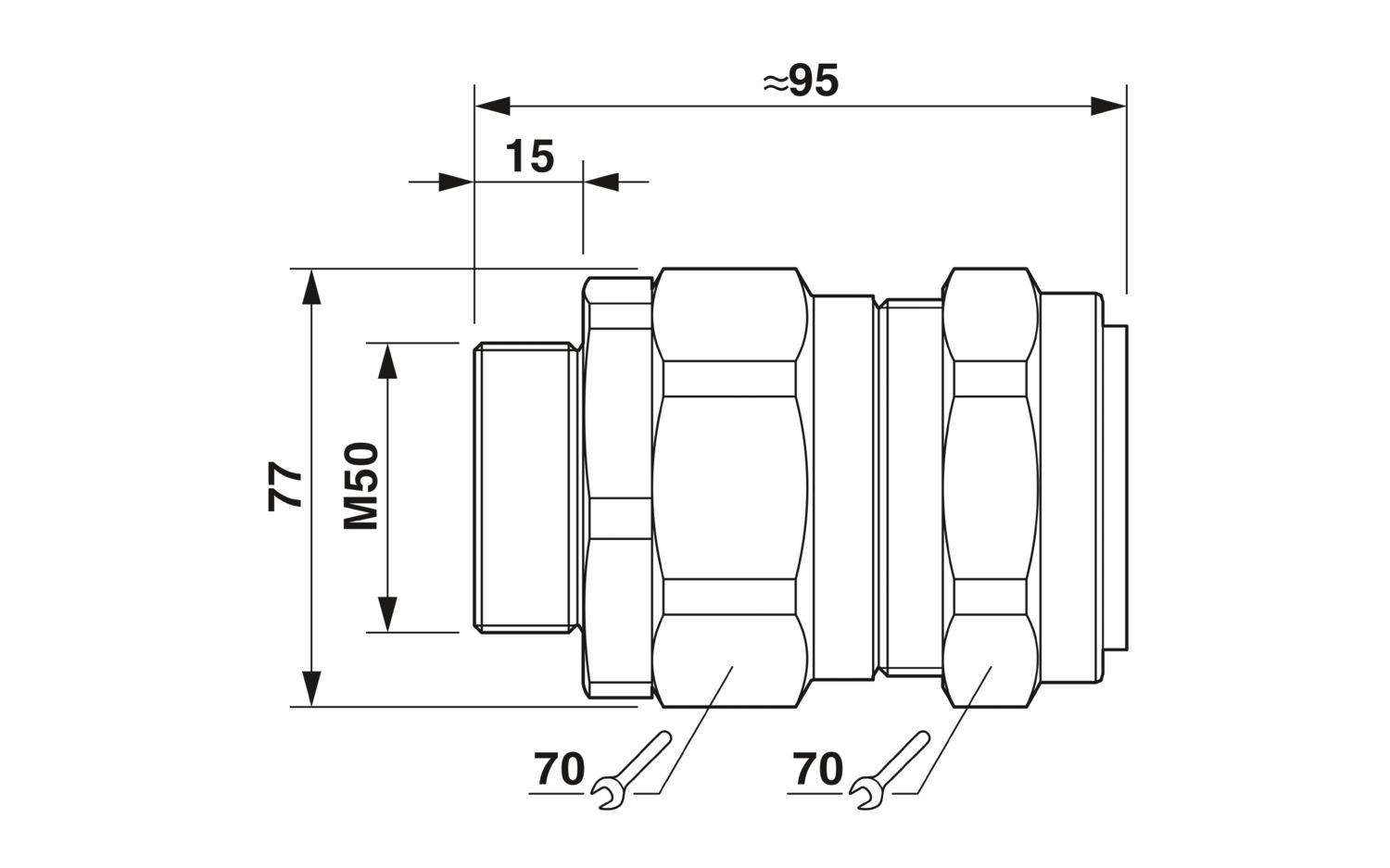

| Disegno quotato |
|
| Lunghezza | 95 mm |
| Lunghezza della filettatura | 15 mm |
| Apertura chiave dadi | 70 mm |
| Apertura chiave perno | 70 mm |
| Misura angolare esagonale | 77 mm |
| Tipo filettatura lato collegamenti | M50 x 1,5 |
| Passo della filettatura | 1,5 mm |
| Spessore armatura | 2 mm ... 2,5 mm (Parte laterale cono a gradini (SWA/...)) |
| 0 mm ... 1 mm (Parte laterale cono a scanalature (STA/...)) |
| Colore | color ottone |
| Materiale guarnizione Guarnizione cavo | EPDM |
| Materiale connessione a vite | Ottone, nichelato |
| Diametro esterno conduttore | 40,4 mm ... 53,1 mm |
| Condizioni ambientali | |
| Grado di protezione | IP66 (con inserto della guarnizione piatta adatta A-SEW-...P-W) |
| IP67 (con inserto della guarnizione piatta adatta A-SEW-...P-W) | |
| IP68 (con inserto della guarnizione piatta adatta A-SEW-...P-W) | |
| Temperatura ambiente (esercizio) | -60 °C ... 130 °C (statico) |
| ATEX | Sira 13ATEX1070X |
| Sira 13ATEX4076X | |
| Ex II 2G, II 1D, Ex e IIC Gb, Ex ta IIIC Da, Ex II 3G Ex nR IIC Gc | |
| IECEx | IECEx SIR 13.0025X |
| Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da |
| EN Ex | |
| Norme/disposizioni | EN 60079-0, -7, -15, -31 |
| IEC Ex | |
| Norme/disposizioni | IEC 60079-0, -7, -15, -31 |
| Connessioni a vite per cavi | |
| Norme/disposizioni | EN 50262 |
| Connessioni a vite per cavi | |
| Norme/disposizioni | BS 6121: Part 1:1989 |
| Connessioni a vite per cavi | |
| Norme/disposizioni | IEC 62444 |
IECEx
ID omologazione: IECEx SIR 13.0025XATEX
ID omologazione: CML 18ATEX1323XATEX
ID omologazione: CML 18ATEX4315X
I vantaggi
Se lo spazio nel punto di fissaggio del collegamento a vite è limitato, l'armatura può essere posizionata in un luogo con maggiore libertà di movimento. Il montaggio finale può quindi avvenire di nuovo nelle condizioni di spazio limitato della posizione di fissaggio del collegamento a vite.
Connessione dell'armatura attraverso cono PE
Materiale per guarnizioni resistente alle intemperie
