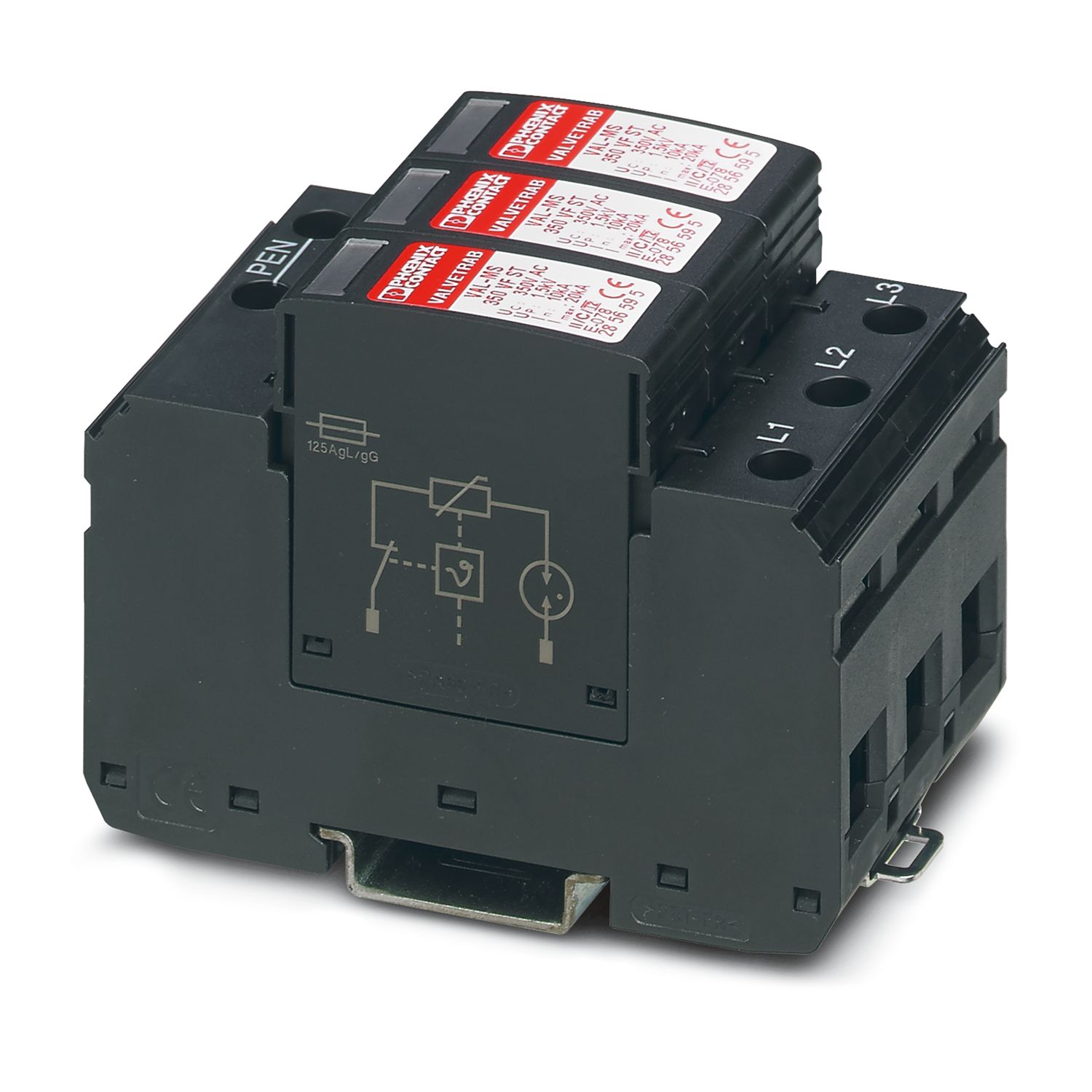

VAL-MS 350 VF/3+0
-
Túlfeszültség-levezetők típusú 2
2901861
Dugaszolható szivárgóáram-mentes túlfeszültség-levezető, közös N és PE vezetékes 3 fázisú áramellátó hálózatokhoz (4 vezetékes rendszer: L1, L2, L3, PEN).
Termékrészletek
| Általános adatok | |
| Megjegyzés | Csak L-PE közötti IT-rendszerekhez, ha a kisfeszültségű berendezés üzemi eszközeinek teste össze van kötve a transzformátorállomás földelőrendszerével (a nagyfeszültségű transzformátorállomás és a kisfeszültségű fogyasztó közös földelése. RE = RA az IEC 60364-4-442 / VDE 0100-442 szerint, 44D kép / "a" példa). |
| Terméktípus | Túlfeszültség-levezető |
| Termékcsalád | VALVETRAB MS |
| IEC vizsgálati osztály | II |
| T2 | |
| EN típus | T2 |
| IEC szerinti áramellátó rendszer | TN-C |
| IT | |
| Kialakítás | Kalapsínre szerelhető modul kétrészesen dugaszolható |
| Pólusszám | 3 |
| Jelentés, a túlfeszültség-védelem hibás | látható |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| Néveleges frekvencia fN | 50 Hz (60 Hz) |
| Csatlakozási mód | Csavaros csatlakozás |
| Csavarmenet | M5 |
| Meghúzási nyomaték | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Csupaszolási hossz | 16 mm |
| Hajlékony vezető keresztmetszete | 1,5 mm² ... 25 mm² |
| Merev vezető keresztmetszete | 1,5 mm² ... 35 mm² |
| Vezető-keresztmetszet AWG | 15 ... 2 |
| Csatlakozási mód | Villás kábelsaru |
| Hajlékony vezető keresztmetszete | 1,5 mm² ... 16 mm² |
| Méretrajz |
|
| Szélesség | 53,4 mm |
| Magasság | 89,8 mm |
| Mélység | 65,7 mm (7,5 mm-es kalapsínnel) |
| Osztásegység | 2 TE |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Az anyag CTI-értéke | 600 |
| Szigetelőanyag | PA 6.6/ PBT |
| Anyagcsoport | I |
| Készülékház anyaga | PA 6.6 |
| PBT |
| Védelmi utak | L-PE |
| L-PEN | |

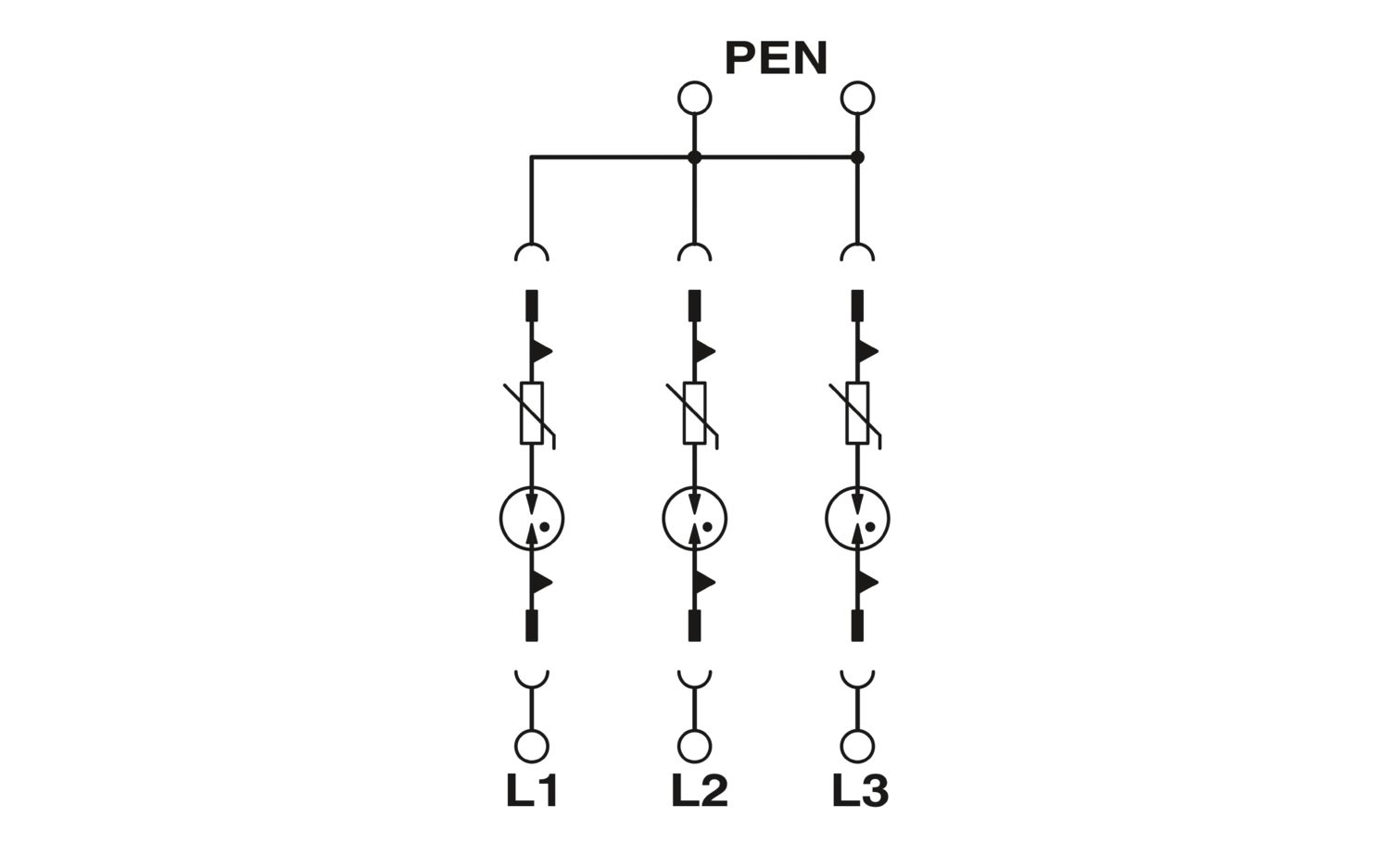

| Hatóirány | 3L-N/PE |
| UN névleges feszültség | 240/415 V AC (TN-C) |
| 230 V AC (IT) | |
| Néveleges frekvencia fN | 50 Hz (60 Hz) |
| Legnagyobb tartós feszültség UC | 350 V AC |
| Névleges terhelőáram IL | 80 A |
| Földelőáram IPE | ≤ 5 µA |
| Készenléti teljesítményfelvétel PC | ≤ 6 mVA |
| Névleges levezetési áramlökés In (8/20) µs | 10 kA |
| Max. levezetési áramlökés Imax (8/20) µs | 20 kA |
| Rövidzár állóság ISCCR | 25 kA |
| Védelmi szint Up | ≤ 1,5 kV |
| Maradékfeszültség Ures | ≤ 1,2 kV (In mellett) |
| ≤ 1,2 kV (10 kA-nél) | |
| ≤ 1,1 kV (5 kA mellett) | |
| Megszólalási lökőfeszültség 6 kV-nál (1,2/50) µs | ≤ 1,5 kV |
| TOV-viselkedés UT (L-PEN)-nél | 415 V AC (5 s / ellenálló üzemmód) |
| 440 V AC (120 min./ ellenálló üzemmód) | |
| Reakcióidő tA | ≤ 100 ns |
| Maximális előtétbiztosítás V átvezető kábelezésnél | 80 A (gG) |
| Maximális előtétbiztosítás leágazó kábelezésnél | 125 A (gG) |
| Környezeti feltételek | |
| Védettség | IP20 (csak minden csatlakozási pont használatánál) |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 80 °C |
| Magassági viszony | ≤ 2000 m (amsl) |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % |
| Rázkódás (üzemi) | 25g (Félszínusz / 11 ms / 3x ±X, ±Y, ±Z) |
| Rezgés (üzemi) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL specifikációk | |
| MCOV (L-L) maximális tartós feszültség | 700 V AC |
| Névleges levezetési áramlökés In (L-L) | 20 kA |
| Védelmi utak | L-L |
| Névleges feszültség | 240 V AC |
| Energiaelosztó rendszer | Delta |
| Névleges frekvencia | 50/60 Hz |
| Mért feszültségkorlát, MLV (L-L) | 2420 V |
| SPD típus | 4CA |
| UL csatlakozási adatok | |
| Meghúzási nyomaték | 30 lbf-in. |
| Vezető-keresztmetszet AWG | 10 ... 2 |
| Szabványok / rendelkezések | IEC 61643-11 |
| Megjegyzés | 2011 |
| Szabványok / rendelkezések | EN 61643-11 |
| Megjegyzés | 2012 |
| Szerelési mód | Kalapsín: 35 mm |
