Termomágneses készülékvédő kapcsoló
CB TM2 3A M1 P
-
Termomágneses készülékvédő kapcsoló
2800882

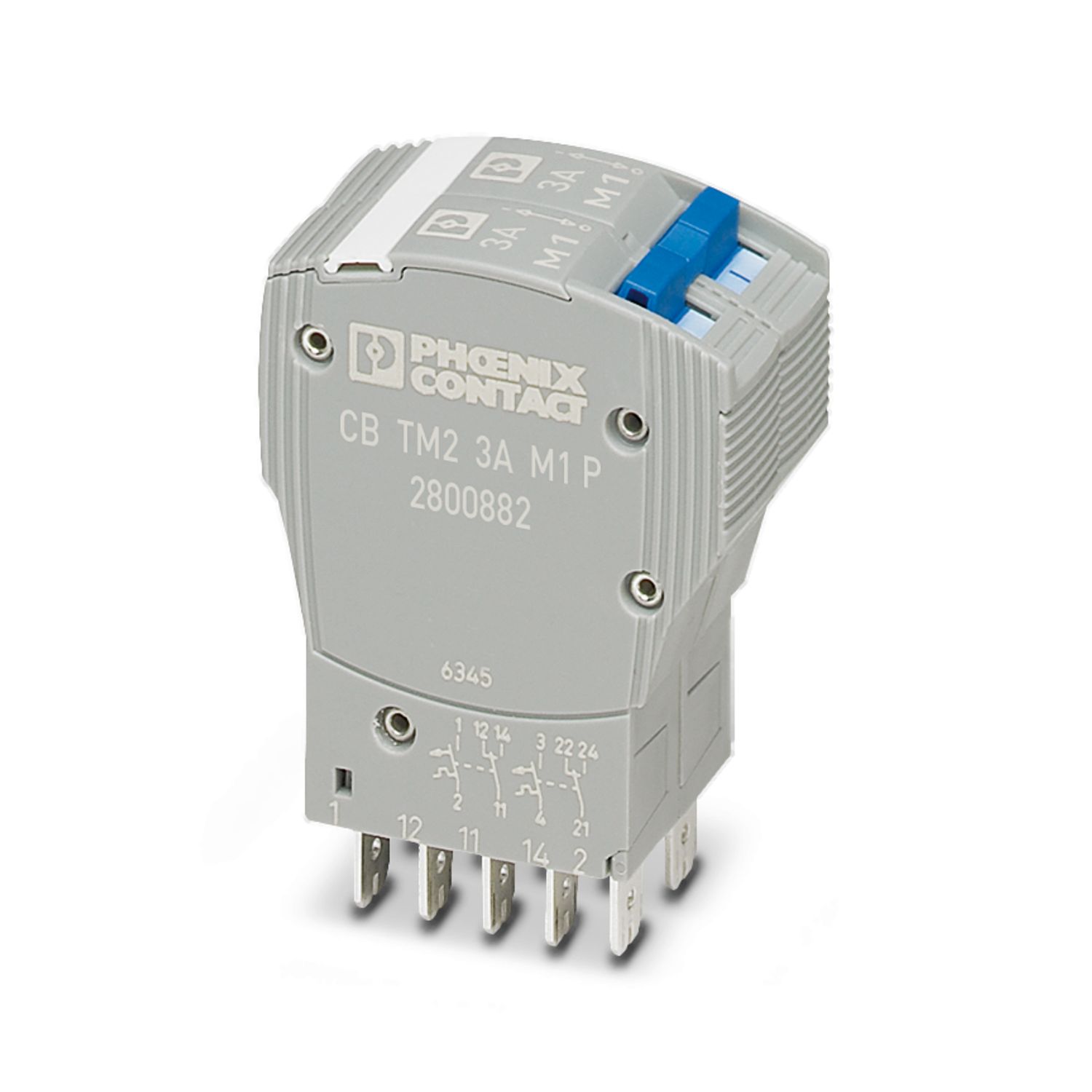

Termomágneses készülékvédő kapcsoló, 2-pólusú, kioldási jelleggörbe: M1 (közepesen lomha), 2 váltóérintkező, dugasz az alapelemhez.
Ezen termék üzemeléséhez további termékekre van szükség.
Szükséges tartozékok
Termékrészletek
| Általános adatok | Soroló szerelésnél a készülék névleges árama csak 80%-ig vezérelhető, vagy megfelelő túlméretezést kall alkalmazni. |
| Terméktípus | Termomágneses készülékvédő kapcsolók |
| Termékcsalád | CB TM |
| Kialakítás | Dugasz |
| Pólusszám | 2 |
| A csatornák száma | 1 |
| Szigetelési tulajdonságok | |
| Szennyeződési fok | 2 |
| Biztosító típusa | Automata |
| Általános adatok | |
| Méretezési feszültség | 80 V DC (IEC 60934) |
| 80 V DC (UL 1077) | |
| 80 V DC (UL 508 - dugaszolóaljzattal) | |
| 240 V AC (Ue az IEC 60934 szabvány szerint) | |
| 277 V AC (UL 1077) | |
| 277 V AC (UL 508 - dugaszolóaljzattal) | |
| Névleges szigetelési feszültség Ui | 277 V AC (UL 1077) |
| 250 V AC (IEC 60934) | |
| Méretezési áram IN | 3 A (IEC 60934) |
| 3 A AC (UL 1077 szabvány szerinti induktív terhelés) | |
| 3 A DC (UL 1077 szabvány szerinti indukciószegény terhelés) | |
| 3 A AC (UL 508 szabvány szerinti induktív terhelés - dugaszolóaljzattal) | |
| 3 A DC (UL 508 szabvány szerinti indukciószegény terhelés - dugaszolóaljzattal) | |
| Méretezési lökőfeszültség | 2,5 kV (megerősített szigetelés a működtető tartományban) |
| Szigetelési ellenállás Riso | > 100 MΩ (500 V DC) |
| Segédáramkör | 277 V AC / 0,5 A (indukciószegény) |
| 277 V AC / 1 A (indukciószegény, max. 2000 kapcsolási ciklus) | |
| 50 V DC / 1 A (indukciószegény) | |
| Működtetési mód | S-típus |
| Kioldás módja | TM (termomágneses) |
| Kioldás foka | Szabad kioldás (pozitív) |
| Készülékellenállás | 140 mΩ |
| Szükséges előtét-biztosító | ≥ 15 A (I > Icn) |
| Névleges rövidzárlati kapcsolóképesség Icn | 400 A (240 V AC) |
| 600 A (80 V DC) | |
| Rövidzárlati kapcsolóképesség | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Átütési szilárdság | 3000 V AC (Tevékenységi terület) |
| 1500 V AC (Fő- a segédáramkörhöz) | |
| 1500 V AC (Nyitott főáramkör) | |
| 1000 V AC (Nyitott segédáramkör) | |
| 1500 V AC (Pólus-pólus) | |
| Ciklus legfeljebb | 6000 (240 V AC / 1 x In) |
| 3000 (80 V DC / 1 x In) | |
| Biztosító | M1 (közepesen lomha) |
| Veszteségi teljesítmény | 1,26 W (névleges üzemben, csatornánként) |
| Feszültségesés | 0,42 V (1 x In mellett) |
| Érintkező kivitele | 2 váltóérintkező |
| Segédérintkező | |
| Umin DC minimális üzemi feszültség | 10 V |
| Üzemi feszültség legfeljebb Umax DC | 240 V |
| Üzemi feszültség legfeljebb Umax AC | 240 V |
| Minimális üzemi áram Imin | 10 mA |
| Üzemi áram legfeljebb Imax | 1 A |
| Csatlakozási mód | dugaszolható |
| Csatlakozási mód | dugaszolható |

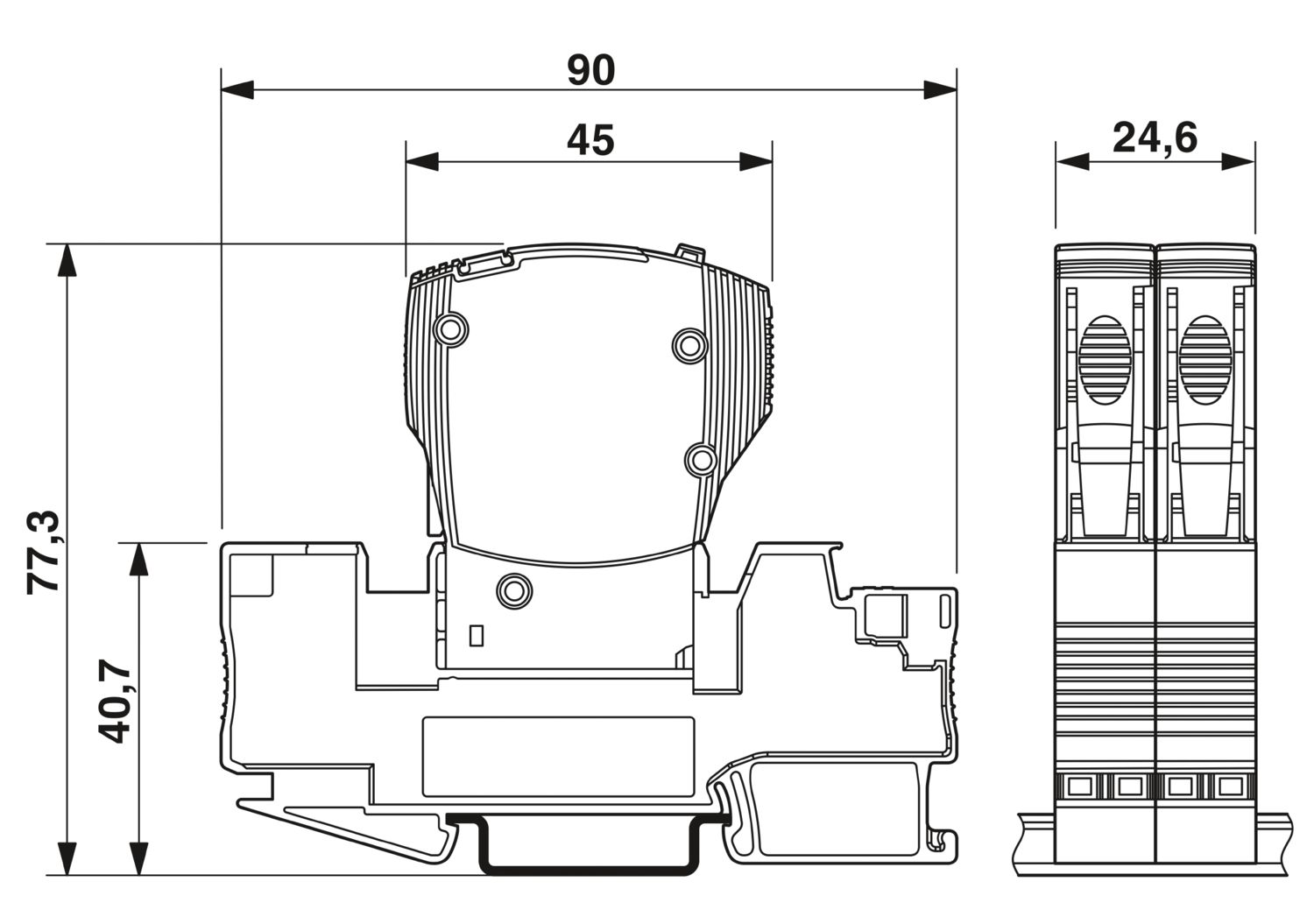

| Méretrajz |
|
| Szélesség | 24,6 mm |
| Magasság | 45 mm |
| Mélység | 52 mm |
| Szín | szürke (RAL 7042) |
| fekete (RAL 9005) | |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Szigetelőanyag csoport | II |
| Mechanikai adatok | |
| Nyitott oldalfal | Nem |
| Környezeti feltételek | |
| Védettség | IP30 (Tevékenységi terület) |
| Környezeti hõmérséklet (üzemi) | -30 °C ... 60 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 80 °C |
| Nedvességpróba | 240 h, 95 % RH, 40 °C |
| Rázkódás (üzemi) | 30g (IEC 60068-2-27, Test Ea) |
| Rezgés (üzemi) | 8g (IEC 60068-2-6, Fc teszt) |
| UL engedély | |
| Jelölések | UL Listed UL 508 |
| UL/C-UL Recognized UL 1077 | |
| CSA | |
| Jelölések | CSA CAN/CSA-C22.2 No. 235-04 |
| Hajógyártási engedély | |
| Jelölések | DNV GL |
| Szabványok / rendelkezések | EN 60934 |
| Szerelési mód | alapelemre |
